Руководство по эксплуатации SIPLACE D1i/D2i ПО - версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию Издание 10/2012 RU 4.2 Инфраструктура места установки 197 УКАЗАНИЕ 4 Эл е к т р о с ет и в Японии (3 x 200 В …
Руководство по эксплуатации SIPLACE D1i/D2i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.2 Инфраструктура места установки Издание 10/2012 RU
196
→ Запрессуйте на конце каждой жилы кабельный наконечник.
→ Открутите гайку на угловом резьбовом соединении кабеля (поз. 2 на рис. 4.2 - 3
).
→Разъедините угловое резьбовое соединение кабеля.
→Проведите сетевой питающий кабель через угловое резьбовое соединение кабеля к
клеммной колодке X100 (см. X100 на рис. 4.2 - 4
).
→ Подсоедините кабель к клеммным зажимам, создав достаточно большой радиус сгиба.
Жилы не должны перегибаться.
→ Закройте резьбовое соединение кабеля (поз. 2 на рис. 4.2 - 3
) и затяните от руки гайку.
4.2.3.5 Проверьте соединения на первичной обмотке трехфазного
трансформатора напряжения T1
Первичная обмотка трехфазного трансформатора напряжения T1 должна быть сконфигу-
рирована под соответствующее питающее напряжение.
→Проверьте на клеммной колодке (см. раздел 4.2 - 5
) соединение первичной обмотки
трехфазного трансформатора напряжения под соответствующее питающее напряже-
ние.
4
Pис. 4.2 - 5 Клеммная колодка первичной обмотки трехфазного трансформатора напряжения T1
Положение клеммной колодки -
см. поз. 3 в рис. 4.2 - 6
, стр. 197
3 x 204 В~
3 x 230 В~
3 x 380 В~
3 x 400 В~
3 x 415 В~
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.2 Инфраструктура места установки
197
УКАЗАНИЕ 4
Электросети в Японии (3 x 200 В~) и США (3 x 208 В~) соединяются с клеммами на
3 x 204 В~.
4
4
4
4

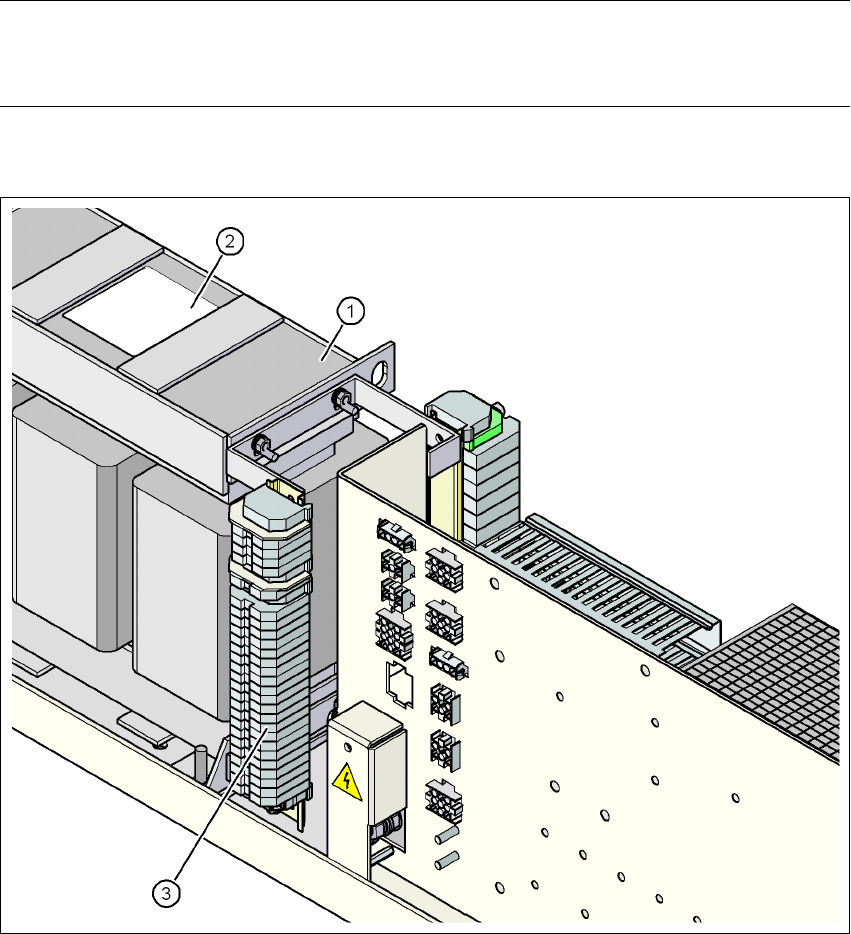

Pис. 4.2 - 6 Положение клеммной колодки с первичными соединениями трехфазного трансформатора
напряжения T1
(1) Трехфазный трансформатор напряжения T1
(2) Табличка со схемой присоединения первичной обмотки
(3) Клеммная колодка с первичными соединениями трехфазного трансформатора напря-
жения T1
Руководство по эксплуатации SIPLACE D1i/D2i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.2 Инфраструктура места установки Издание 10/2012 RU
198
4.2.3.6 Проверка перемычек ограничителя пускового тока
В зависимости от питающего напряжения необходимо сконфигурировать ограничитель пус-
кового тока. Это осуществляется при помощи проволочных перемычек на печатной плате с
целью ограничения пускового тока (поз. 1 на рис. 4.2 - 7
).
4

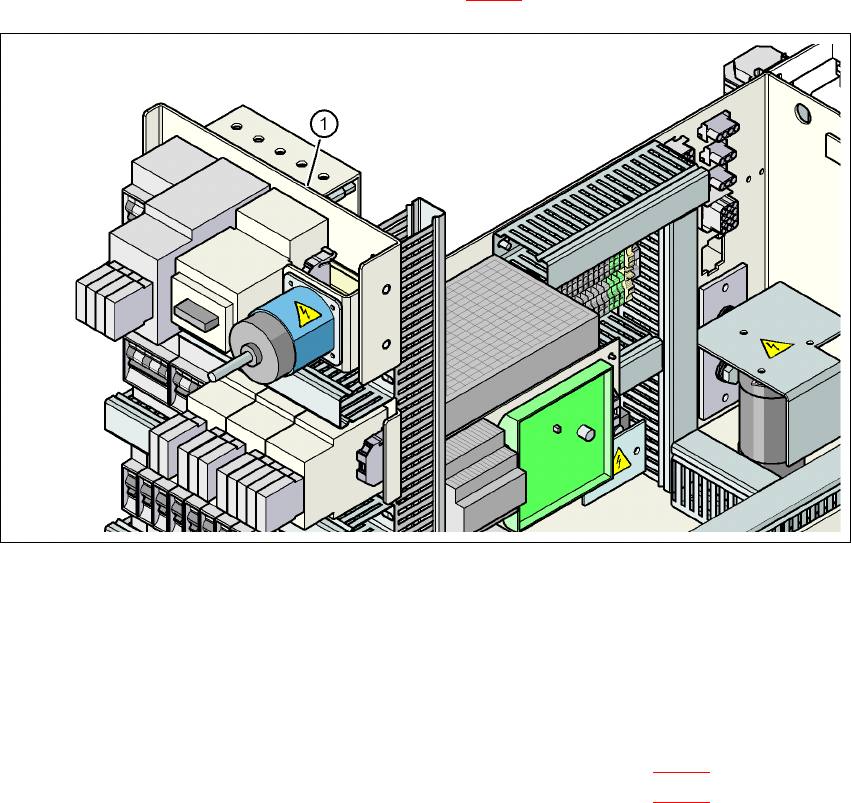

Pис. 4.2 - 7 Положение печатной платы и штекера в системе ограничения пускового тока
(1) Печатная плата для системы ограничения пускового тока
→Проверьте правильность установки перемычки и исправьте его в случае необходимос-
ти.
Сетевое напряжение 3 x 200 В~ / 3 x 208 В~ / 3 x 230 В~ (см. рис. 4.2 - 8
)
Сетевое напряжение 3 x 380 В~ / 3 x 400 В~ / 3 x 415 В~ (см. рис. 4.2 - 9
) 4
