Руководство по эксплуатации SIPLACE D1i/D2i ПО - версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию Издание 10/2012 RU 4.3 Монтаж автомата 207 4.3.7 расстояния между но жками маши ны и неподвижными краями тран…
Руководство по эксплуатации SIPLACE D1i/D2i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.3 Монтаж автомата Издание 10/2012 RU
206
4.3.5 Установка индикаторных ламп
→Снимите обе верхние крышки из листового металла.
→Соедините кабели индикаторных ламп с кабелями базовой машины.
→ Вставьте индикаторную лампу в отверстие таким образом, чтобы трубка индикаторной
лампы достаточно глубоко вошла в расположенную ниже клемму.
→Прочно затяните винт клеммы с внутренним шестигранником.
→Зафиксируйте обе верхние крышки из листового металла.
4.3.6 Крепление мониторов
→ Закрепите мониторы и подсоедините кабели.
→Проверьте кабельные соединения
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.3 Монтаж автомата
207
4.3.7 расстояния между ножками машины и неподвижными краями
транспортера ПП
4.3.7.1 Расстояния между ножками машины и правым и левым неподвижным
краем простого транспортера ПП
4

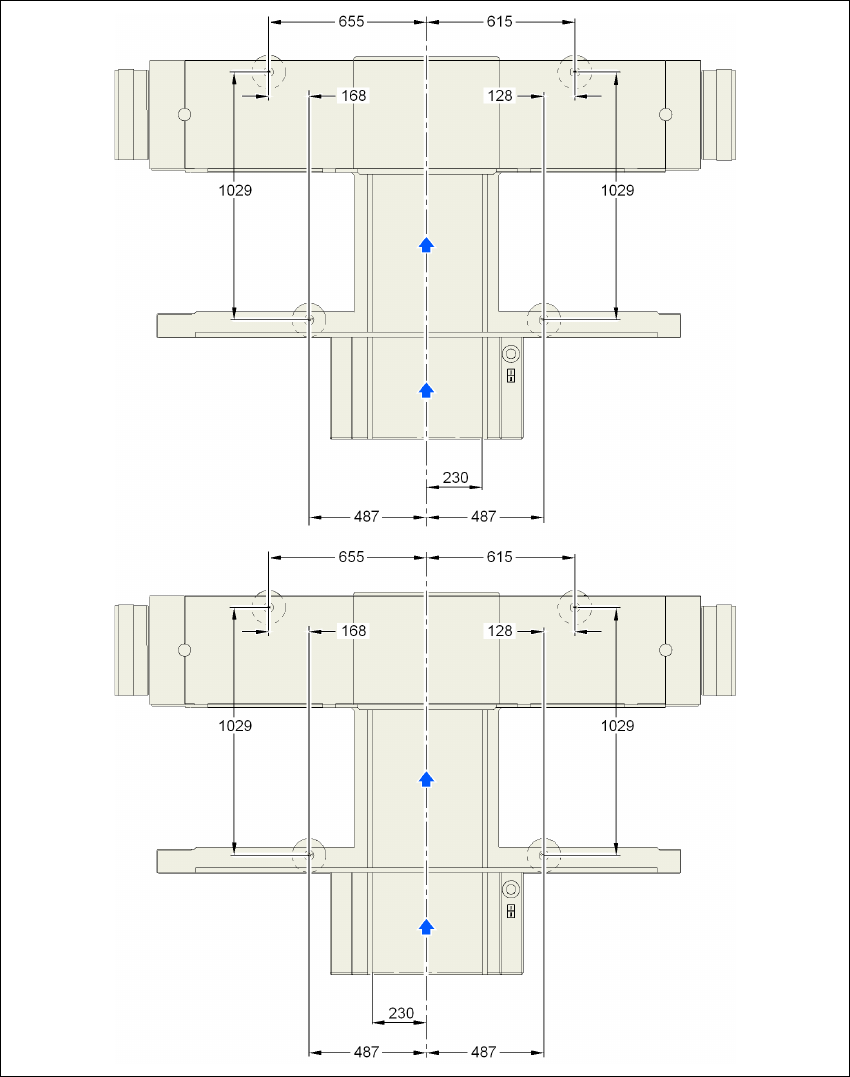

Pис. 4.3 - 3 Расстояния между ножками машины и правым и левым неподвижным краем простого
транспортера ПП в миллиметрах
Неподвижный край
транспортера справа
Неподвижный край
транспортера слева
Руководство по эксплуатации SIPLACE D1i/D2i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.3 Монтаж автомата Издание 10/2012 RU
208
4.3.7.2 Расстояния между ножками машины и правым и левым неподвижным
краем двойного транспортера ПП
4
Pис. 4.3 - 4 Расстояния между ножками машины и правым и левым неподвижным краем двойного
транспортера ПП в миллиметрах
Неподвижный край
транспортера справа
Неподвижный край
транспортера слева
