Руководство по эксплуатации SIPLACE D1i/D2i 4 Установка и ввод в эксплуатацию ПО - версия SR.605.03 SP2 и выше 4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП Издание 10/2012 RU 222 …
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП
221
4.4.6 Высота транспортера ПП 930 мм
4

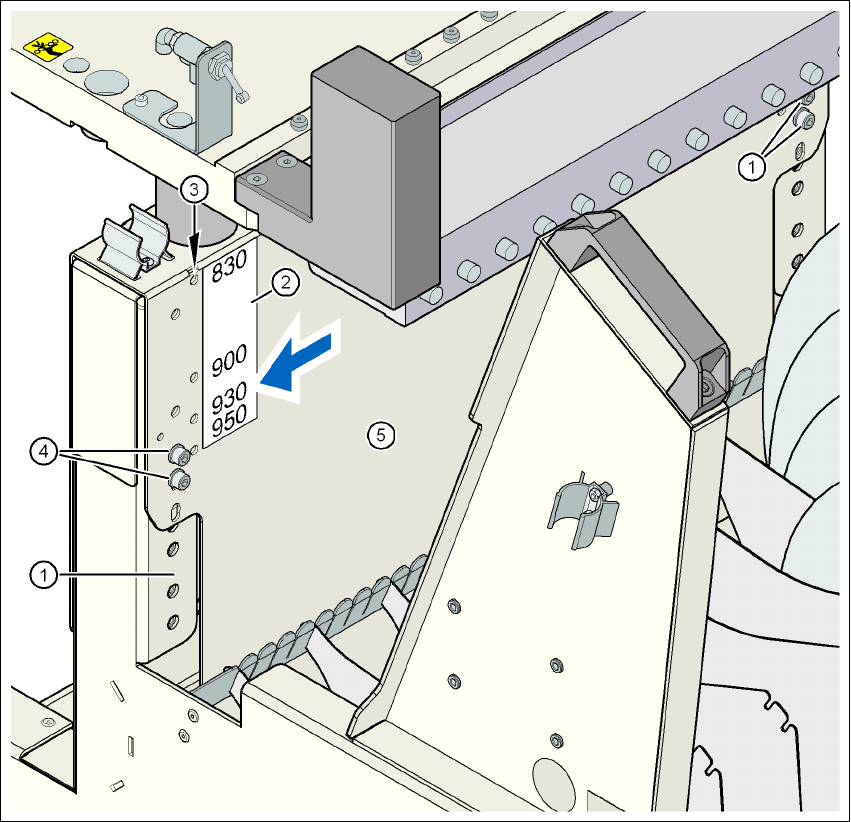

Pис. 4.4 - 6 Тележка для подачи компонентов: высота транспортера ПП 930 мм - вид сзади, положение бол-
та с внутренним шестигранником и контрольного отверстия
(1) Болт с внутренним шестигранником M6x12 и шайба (4 штуки на обратной стороне)
(2) Наклейка со значениями высоты 830, 900, 930 и 950 мм для контрольных отверстий
(3) 4 контрольных отверстия для предварительной настройки нужной высоты. Выбранная
высота настроена правильно в том случае, если контрольное отверстие не перекрыва-
ется вертикальным профильным брусом (поз. 4) - см. стрелку на рисунке.
(4) Вертикальный профильный
брус
(5) Перемычка
Руководство по эксплуатации SIPLACE D1i/D2i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП Издание 10/2012 RU
222
4
Pис. 4.4 - 7 Тележка для подачи компонентов: высота транспортера ПП 930 мм - вид спереди, положение
болта с внутренним шестигранником
(1) Болт с внутренним шестигранником M6x12 и шайба (4 штуки на обратной стороне)
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.4 Настройка тележки для подачи компонентов в соответствии с высотой транспортера ПП
223
4.4.7 Высота транспортера ПП 950 мм
4
Pис. 4.4 - 8 Тележка для подачи компонентов: высота транспортера ПП 950 мм - вид сзади, положение бол-
та с внутренним шестигранником и контрольного отверстия
(1) Болт с внутренним шестигранником M6x12 и шайба (4 штуки на обратной стороне)
(2) Наклейка со значениями высоты 830, 900, 930 и 950 мм для контрольных отверстий
(3) 4 контрольных отверстия для предварительной настройки нужной высоты. Выбранная
высота настроена правильно в том случае, если контрольное отверстие не перекрыва-
ется вертикальным профильным брусом (поз. 4) - см. стрелку на рисунке.
(4) Вертикальный профильный
брус
(5) Перемычка
