4.5 Регулирование направляющего канала для пус-
той ленты
При использовании подающих модулей для обработки ленты с высотой гнезда > 17 мм, на-
пример, подающего 44 мм модуля SDP, разделительную пластину (поз. 1 на рис. 4.5 - 1
)
следует удалить.
4

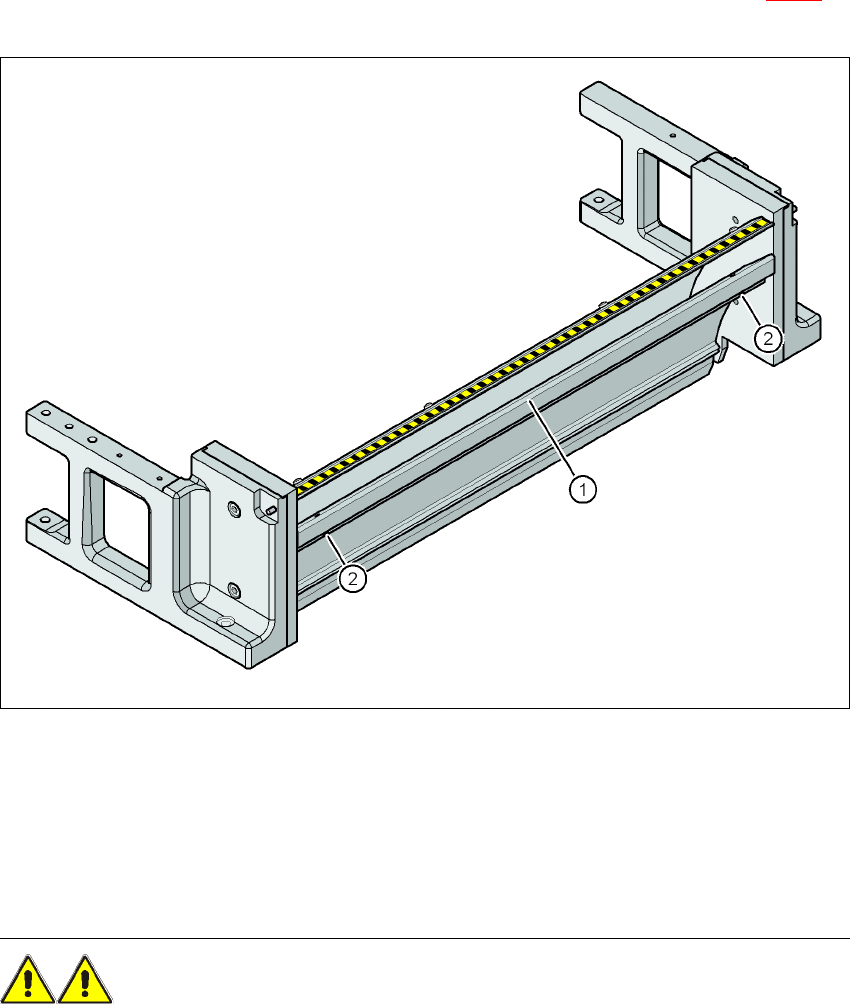

Pис. 4.5 - 1 Направляющий канал для пустой ленты с контейнером для сбора бракованных компонентов
(1) Разделительная пластина для ленты > 17 мм, съемная
(2) Винт DIN 84 - M3x6, 2 штуки
4.5.1 Указания по безопасности
ПРЕДУПРЕЖДЕНИЕ 4
→Для демонтажа распределительной пластины переведите главный выключатель в по-
ложение ВЫКЛ.
Руководство по эксплуатации SIPLACE D1i/D2i
4 Установка и ввод в эксплуатацию ПО-версия SR.605.03 SP2 и выше
4.5 Регулирование направляющего канала для пустой ленты Издание 10/2012 RU
226
→Отключите автомат от электросети и подачи сжатого воздуха.
→Заблокируйте автомат от включения, как описано в разделе 2.10
, стр. 91.
→Дождитесь, пока рабочее давление резака для ленты не опустится до 0 MПа.
→ Используйте твердую защитную обувь.
→Ни в коем случае не просовывайте руки вовнутрь направляющего канала для пустой
ленты.
4.5.2 Снятие разделительной пластины
→ Открутите оба болта со шлицевой головкой (поз. 2 на рис. 4.5 - 1, страница 225).
→Вытяните разделительную пластину наружу (поз. 1 на рис. 4.5 - 1
, страница 225).
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 4 Установка и ввод в эксплуатацию
Издание 10/2012 RU 4.6 Ввод монтажного автомата в эксплуатацию
227
4.6 Ввод монтажного автомата в эксплуатацию
4.6.1 Ввод монтажного автомата в эксплуатацию
→ Проверьте местоположение узлов - они должны находиться на своих местах.
→ Перед тем, как снять транспортировочные крепления осей X/Y протрите линейные на-
правляющие безворсовой тряпкой. Запрещается использовать любые растворители
(см. раздел 4.3.11
, страница 213.
→Включите машины и выполните контрольный прогон.
→Скопируйте программу монтажа на компьютер и проверьте ее работу.
→ Проверьте нулевую (исходную) точку машины после времени прогрева в течение 3-4
часов.
→ Вместе с обслуживающим персоналом заказчика выполните монтаж подающих моду-
лей с помощью программы монтажа заказчика.
→ Проведите обслуживание подающих модулей при помощи программы JobGuide.
→ Проверьте работу
всех встроенных и выполненных по заказу клиента опций (особенно,
это касается программного обеспечения) и, при необходимости, закажите посредством
бланка заказа или по факсу необходимые запасные части.
4.6.2 Инструктаж обслуживающего персонала заказчика
→ Расскажите про все встроенные выполненные по заказу клиента опции, в особенности,
это касается программного обеспечения и (или) совместимости ПО.
→Объясните редакторам текстов программ, как программировать компьютер линии /
SIPLACE Pro.
→ Проведите инструктаж операторов и наладчиков и расскажите о функциях программно-
го обеспечения рабочей станции.
→ Расскажите о защите с использованием паролей.
→ Проинструктируйте персонал заказчика
по техническому уходу и обслуживанию соглас-
но руководства по выполнению данных работ JobGuide.
4.6.3 Пробный запуск или начало производства
→ Проверьте работу линии, запустив в производство пробную печатную плату или печат-
ную плату заказчика.
→ Запишите данные продукта заказчика и его рабочие характеристики, выполните пер-
вичную обработку полученных данных и укажите их в отчете об установке.
→Сохраните эти данные и передайте сохраненные копии заказчику.
