Руководство по эксплуатации SIPLACE D1i/D2i 5 Обязанности обслуживающего персонала ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.2 Элементы управления и индикац ии 235 5.2.3 Опис ание Все органы управления могут …
5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D1i/D2i
5.2 Элементы управления и индикации ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
234
5.2.2 Расположение - часть 2
5

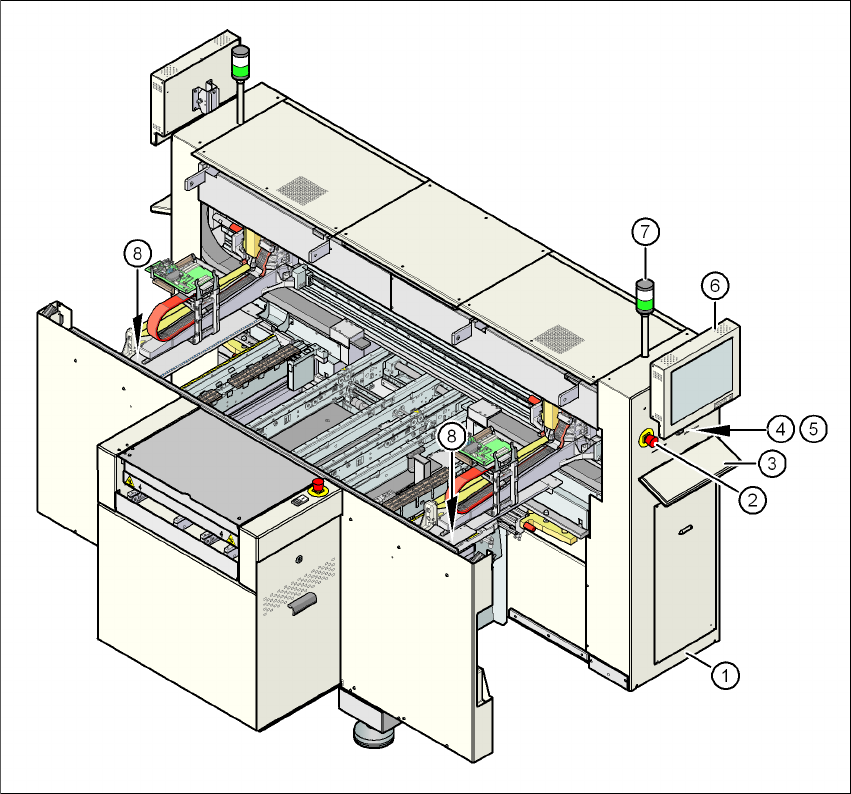

Pис. 5.2 - 2 Элементы управления и индикации - часть 2
(1) Панель управления на стороне пневматики
(2) Кнопка АВАР ОТКЛ
(3) Клавиатура
(4) Кнопка пуска (белая)
(5) Кнопка останова (черная)
(6) ЖК-дисплей
(7) Индикаторная лампа
(8) Кнопка для поднимания столика компонентов
Руководство по эксплуатации SIPLACE D1i/D2i 5 Обязанности обслуживающего персонала
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.2 Элементы управления и индикации
235
5.2.3 Описание
Все органы управления могут обслуживаться лицами ростом от 1,40 м.
Главный выключатель 5
Главный выключатель служит для включения или выключения электроснабжения автома-
та.
ПРЕДУПРЕЖДЕНИЕ
Даже после выключения главного выключателя некоторые внутренние детали автомата
остаются под опасным напряжением! 5
Кнопка останова 5
Эта кнопка служит для остановки монтажного режима автомата.
Кнопка пуска 5
Эта кнопка служит для пуска автомата после включения или после устранения сбоев.
Кнопка АВАР ОТКЛ 5
Кнопка АВАР ОТКЛ заскакивает при нажатии. Электроснабжение осей порталов, осей звезд
монтажных головок, ленточных транспортеров и резаков прерывается. Внешние предохра-
нительные контуры разомкнуты. Освободить кнопку можно путем вращения.
Счетчик компонентов 5
Счетчик компонентов показывает число обработанных компонентов.
ЖК-дисплей 5
На каждой стороне автомата находится плоский дисплей.
Клавиатура 5
Под дисплеем расположена клавиатура.
Индикаторные лампы 5
Последовательность цветов индикаторных ламп: белый - зеленый. Они сигнализируют о
рабочих режимах и сбоях в работе автомата.
5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D1i/D2i
5.2 Элементы управления и индикации ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
236
5.2.4 Эргономичность расположения органов управления
На рисунках 5.2 - 1, стр. 233 и 5.2 - 2, стр. 234 представлен обзор расположения элементов
управления. Они подразделяются на следующие группы:
Панель управления на правой стороне (выдвижной пневматический блок) централь-
ной консоли: 5
– ЖК-дисплей
– Клавиатура с шаровым манипулятором
– Кнопка пуска, кнопка останова
Панель управления на левой стороне (выдвижной пневматический блок) центральной
консоли: 5
– ЖК-дисплей
– Клавиатура с шаровым манипулятором
– Счетчик компонентов
– Кнопка пуска
– Кнопка останова
– Главный выключатель
Сторона подачи транспортера ПП: 5
– Кнопка АВАР ОТКЛ
– Кнопка пуска, кнопка останова
Рама машины под защитными кожухами: 5
– Кнопка для поднимания столика компонентов для мест установки 1 и 2
5
5
5.2.4.1 Органы управления на панелях управления автомата
Функции управления обеих панелей управления идентичны.
Экран, клавиатура, кнопка АВАР ОТКЛ, кнопки пуска и останова 5
На обеих сторонах автомата расположено по одному ЖК-дисплею и по клавиатуре. Под
ЖК-дисплеем располагаются кнопки пуска и останова. Если их необходимо использовать в
рамках экранного диалога, чтобы выполнить определенные действия, то такое расположе-
ние облегчает запуск, а также интерактивное управление такими действиями. На каждой
панели управления имеется кнопка АВАР
ОТКЛ, чтобы можно было быстро отреагировать
в аварийных ситуациях.
