Руководство по эксплуатации SIPLACE D1i/D2i 5 Обязанности обслуживающего персонала ПО - версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.5 Проведение контрольного пуска 245 5.5.5 Использ ование в ставных осей для бо льши…
5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D1i/D2i
5.5 Проведение контрольного пуска ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
244
5
Pис. 5.5 - 2 Разделительные пластины в контейнере для ленты
(1) Направляющая планка для разделительных пластин
(2) Контейнер для ленты
(3) Контейнер для отходов ленты
(4) Положение разделительной пластины, если вставные оси не используются
(5) Положение разделительной пластины, если вставные оси используются
Руководство по эксплуатации SIPLACE D1i/D2i 5 Обязанности обслуживающего персонала
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.5 Проведение контрольного пуска
245
5.5.5 Использование вставных осей для больших рулонов ленты
→Для больших рулонов ленты установите вставные оси в разделительные пластины.
УКАЗАНИЕ 5
Для бобин с лентой, диаметр которых 15" (381 мм) и выше, рекомендуется использовать
вставные оси. Это гарантирует эксплуатационную надежность подающих модулей.
5

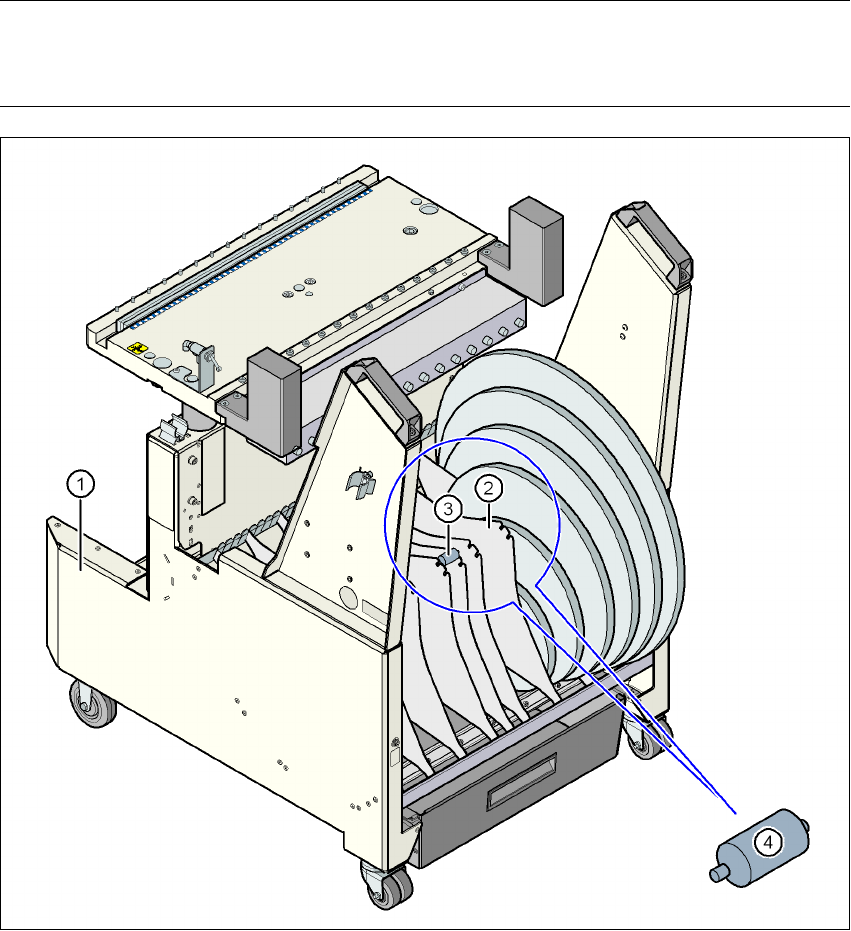

Pис. 5.5 - 3 Установка вставных осей для больших рулонов
5
(1) Тележка для подачи компонентов
(2) Разделительная пластина
(3) Положение вставных осей
(4) Вставная ось (увеличена)
5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D1i/D2i
5.6 Настройка подающих модулей ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
246
5.6 Настройка подающих модулей
5
Pис. 5.6 - 1 Столик компонентов с 15 местами установки для подающих модулей S
(1) S-подающий модуль
(2) Центрирующий штифт
(3) Сферическая чаша
(4) Столик компонентов
(5) Питающий кабель подающего модуля S
