5.10 Стыковка и расстыковка тележки для подачи
компонентов
5.10.1 Инструкции по технике безопасности при стыковке и расстыковке
тележек для подачи компонентов
ПРЕДУПРЕЖДЕНИЕ 5
→Соблюдайте инструкции по технике безопасности при стыковке и расстыковке тележек
для подачи компонентов в разделе 2.5.2, страница 60).
5.10.2 Расстыковка тележки для подачи компонентов
→В меню "Главный экран" щелкните на пиктограмме ("Остановить сборку").
Собираемая печатная плата доукомплектовывается. После этого становятся активны-
ми пиктограммы экранов отдельных функций. 5
→Щелкните на нужной пиктограмме "Отдельные функции. Портал".
→Выберите ФУНКЦИИ ПОРТАЛА.
→На активном экране щелкните на кнопке "Привести в позицию настройки".
Все монтажные головки проходят над транспортером ПП, благодаря
чему исключает-
ся вероятность травмирования при замене тележки для подачи компонентов. 5
→ Откройте защитный кожух над выбранным порталом.
ПРЕДУПРЕЖДЕНИЕ! БЕРЕГИТЕСЬ ЗАЖИМАНИЯ 5
Ни в коем случае не просовывайте пальцы при поднимании столика компонентов в
щель между подающими модулями и направляющим каналом для пустой ленты. 5
→ Переведите выключатель на столике компонентов (поз. 4 на рис. 5.10 - 1
, стр. 255)
вверх.
→Нажмите и удерживайте кнопку на раме машины (поз. 1 на рис. 5.10 - 1
, стр. 255) до тех
пор, пока столик компонентов (поз. 3 на рис. 5.10 - 1
, стр. 255) не будет приведен в вер-
хнее конечное положение.
→Извлеките питающий кабель тележки для подачи компонентов из розетки на станции
(поз. 2 на рис. 5.10 - 1
, стр. 255).
5 Обязанности обслуживающего персонала Руководство по эксплуатации SIPLACE D1i/D2i
5.10 Стыковка и расстыковка тележки для подачи компонентов ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU
254
→Взявшись обеими руками за рукоятки, извлеките тележку для подачи компонентов из
автомата.
→ Переведите выключатель на столике компонентов (поз. 4 на рис. 5.10 - 1
) вниз. Столик
компонентов опустится.
ПРЕДУПРЕЖДЕНИЕ 5
→ Соблюдайте инструкции по технике безопасности при перемещении тележки для пода-
чи компонентов в разделе 2.5.4, стр. 61).
Руководство по эксплуатации SIPLACE D1i/D2i 5 Обязанности обслуживающего персонала
ПО-версия SR.605.03 SP2 и выше Издание 10/2012 RU 5.10 Стыковка и расстыковка тележки для подачи компонентов
255

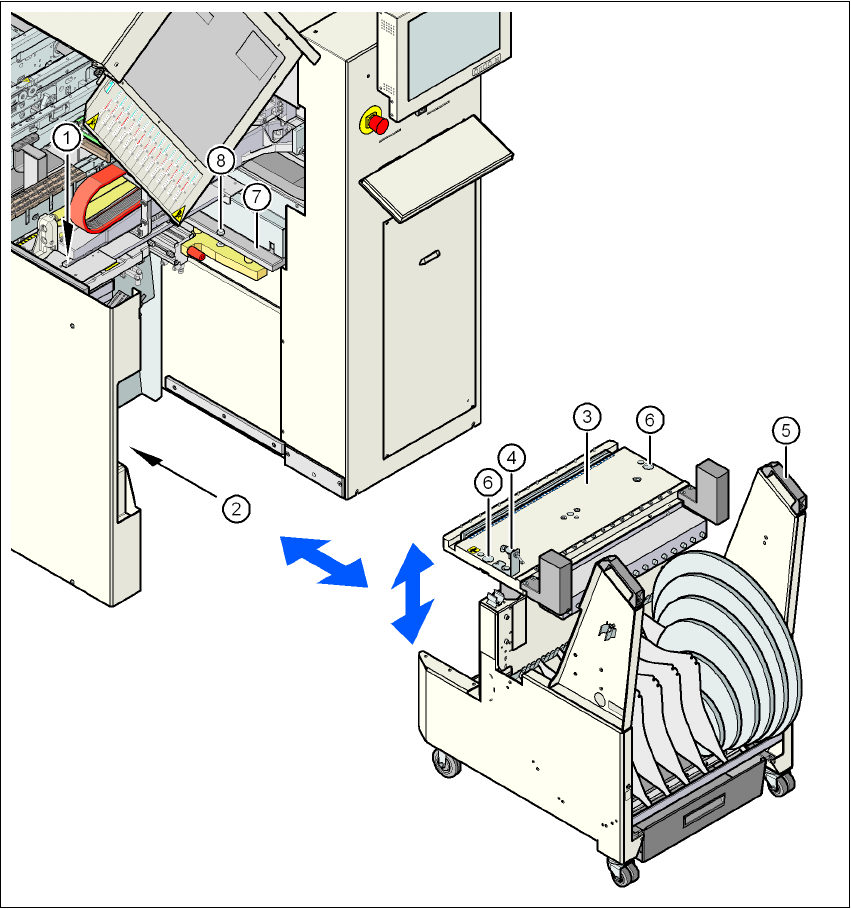

Pис. 5.10 - 1 Стыковка и расстыковка тележки для подачи компонентов
5
(1) Кнопка для поднимания столика компонентов
(2) Штекер для подсоединения сетевого кабеля
(3) Столик компонентов (поднимающийся и опускающийся)
(4) Выключатель для опускания столика компонентов
(5) Рукоятка тележки для подачи компонентов
(6) Центрирующее отверстие для установки центрирующего штифта
(7) Поверхность опоры для столика компонентов (справа и слева)
(8) Центрирующий штифт для столика компонентов
