Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены приcосов
257
6 Расширения станции
6.1 Механизм смены приcосов
При помощи механизма смены присосов обеспечивается значительное повышение гибкос-
ти монтажной головки при обработке различных типов компонентов. Если на основании
программы монтажа требуется замена присосов, монтажная головка автоматически воз-
вращает старый присос в футляр присоса и забирает новый. Кроме того, это позволяет быс-
тро заменять отбракованные при вакуумной проверке присосы.
Забор
присосов из механизма смены присосов значительно точнее и быстрее, чем при руч-
ной замене. Для процесса монтажа мелких компонентов необходимо, чтобы радиальная эк-
сцентричность при вращении присосов была минимальной.
6.1.1 Механизм смены присосов для 12-сегментной Collect&Place-головки
Изделие № 00119865-xx Механизм смены приcосов, CP12, D2i/D1i
6

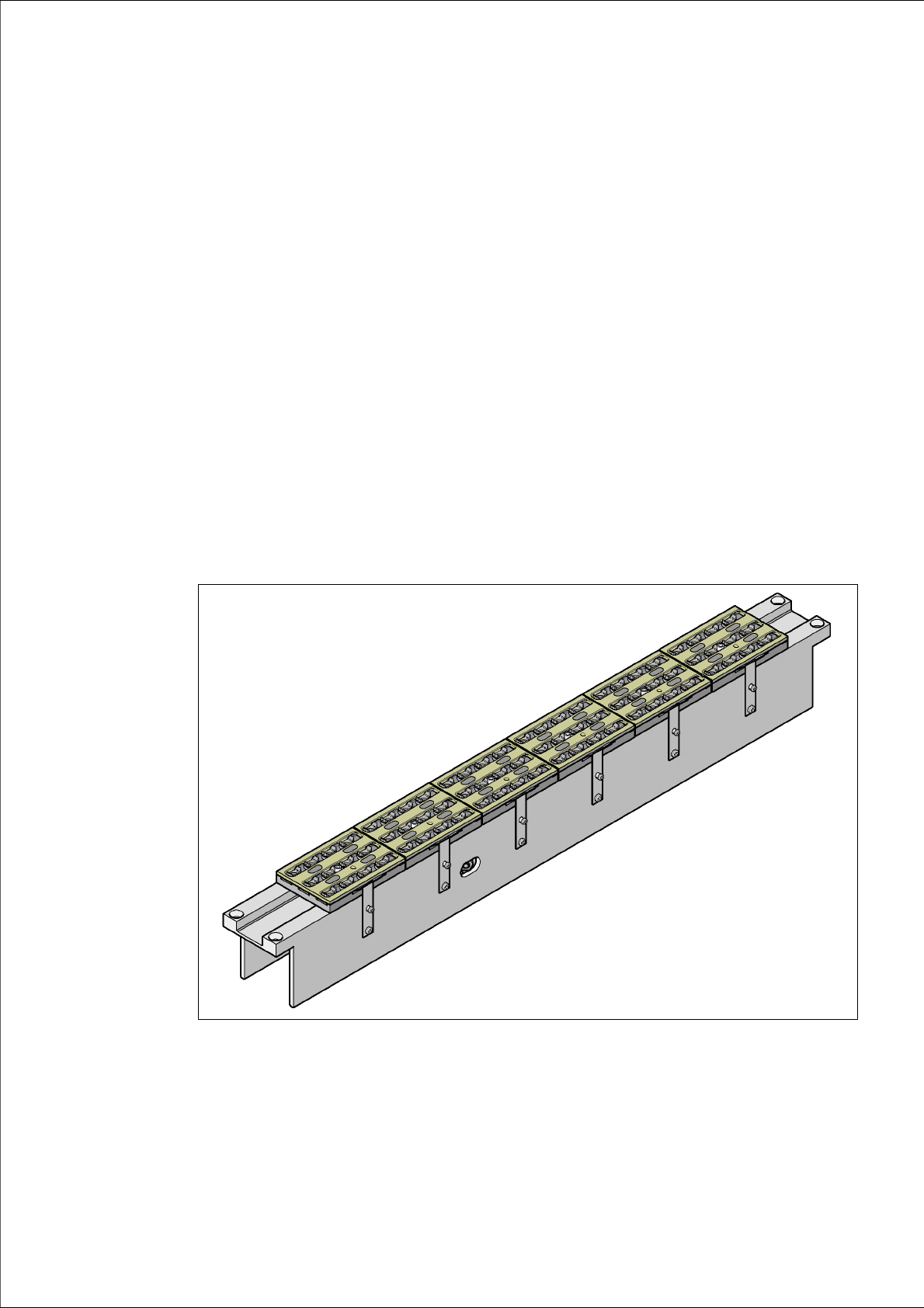

Pис. 6.1 - 1 Механизм смены присосов для 12-сегментной Collect&Place-головки
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены приcосов Издание 10/2012 RU
258
6.1.1.1 Описание
Этот механизм смены приcосов может забирать до 6 магазинов по 12 ниш для присосов на
каждый. Магазины находятся на общем носителе. Они центрируются при помощи двух цен-
трирующих штифтов и фиксируются зажимами.
6.1.1.2 Технические данные
6
Механизм смены присосов для 12-сегментной Collect&Place-головки
Размеры (длина x ширина x высота) 565 x 63 x 78 мм³
Число магазинов 6 с 12 нишами для присосов
Типы присосов 9xx
Время замены присоса около 2 секунд / 1 присос
Разъем для присоединения пневмосистемы 0,48 MПa (4,8 бар)
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены приcосов
259
6.1.1.3 Положение механизма смены приcосов для головки C&P12
на автомате D1i
На месте установки 2 может быть инсталлирован механизм смены присосов для 12-сегмен-
тной головки Collect&Place (поз. 1 на рис. 6.1 - 2
). Это обеспечивает общую емкость в 6 ма-
газинов с 72 нишами для присосов.
6

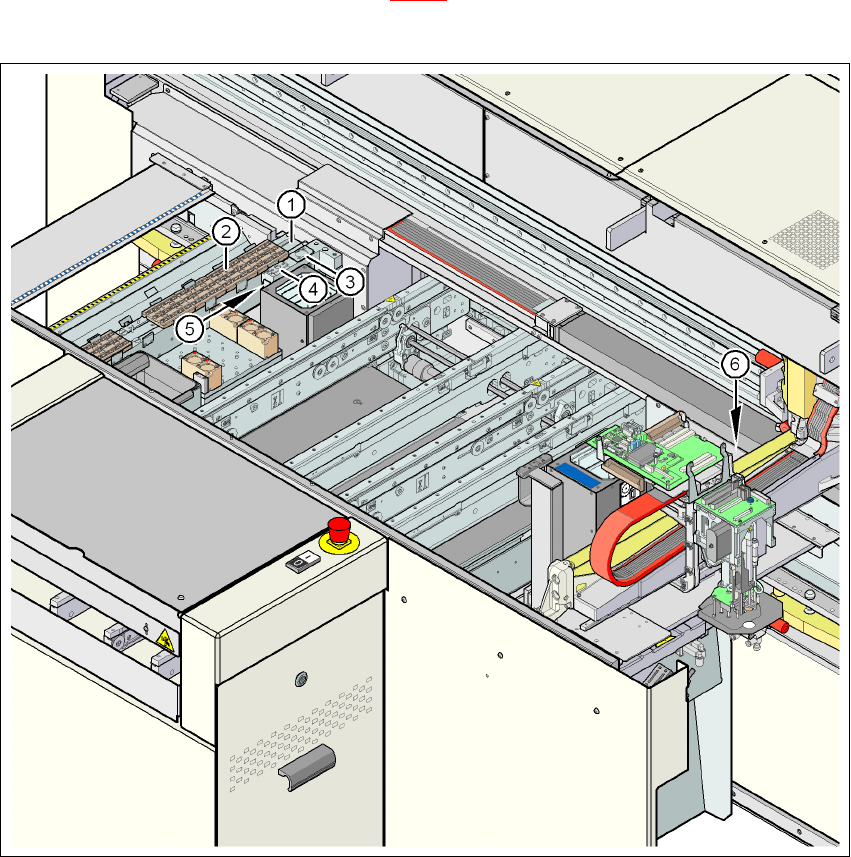

Pис. 6.1 - 2 Положение механизма смены присосов для 12-сегментной головки Collect&Place на
автомате D1i
6
(1) Механизм смены приcосов
(2) Магазин присосов
(3) Механизм снятия присосов, тип 8xx
(4) Механизм снятия присосов, тип 9xx
(5) Контейнер для сбора дефектных присосов
(6) Контейнер для сбора бракованных компонентов
