Руководство по эксплуатации SIPLACE D1i/D2i 6 Расширения станции ПО - версия SR.605.03 SP2 и выше 6.1 Мех анизм смены при c осов Издание 10/2012 RU 260 6.1.1.4 По ложе ние механиз ма смены при c осов для го ло вк и C&…
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены приcосов
259
6.1.1.3 Положение механизма смены приcосов для головки C&P12
на автомате D1i
На месте установки 2 может быть инсталлирован механизм смены присосов для 12-сегмен-
тной головки Collect&Place (поз. 1 на рис. 6.1 - 2
). Это обеспечивает общую емкость в 6 ма-
газинов с 72 нишами для присосов.
6
Pис. 6.1 - 2 Положение механизма смены присосов для 12-сегментной головки Collect&Place на
автомате D1i
6
(1) Механизм смены приcосов
(2) Магазин присосов
(3) Механизм снятия присосов, тип 8xx
(4) Механизм снятия присосов, тип 9xx
(5) Контейнер для сбора дефектных присосов
(6) Контейнер для сбора бракованных компонентов
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены приcосов Издание 10/2012 RU
260
6.1.1.4 Положение механизма смены приcосов для головки C&P12
на автомате D2i
На каждом из мест установки 1 и 2 может быть инсталлирован механизм смены присосов
для 12-сегментной Collect&Place-головки (поз. 1 на рис. 6.1 - 2
). 2 механизма смены приcо-
сов вмещают 12 магазинов и 144 ниши для присосов.
6

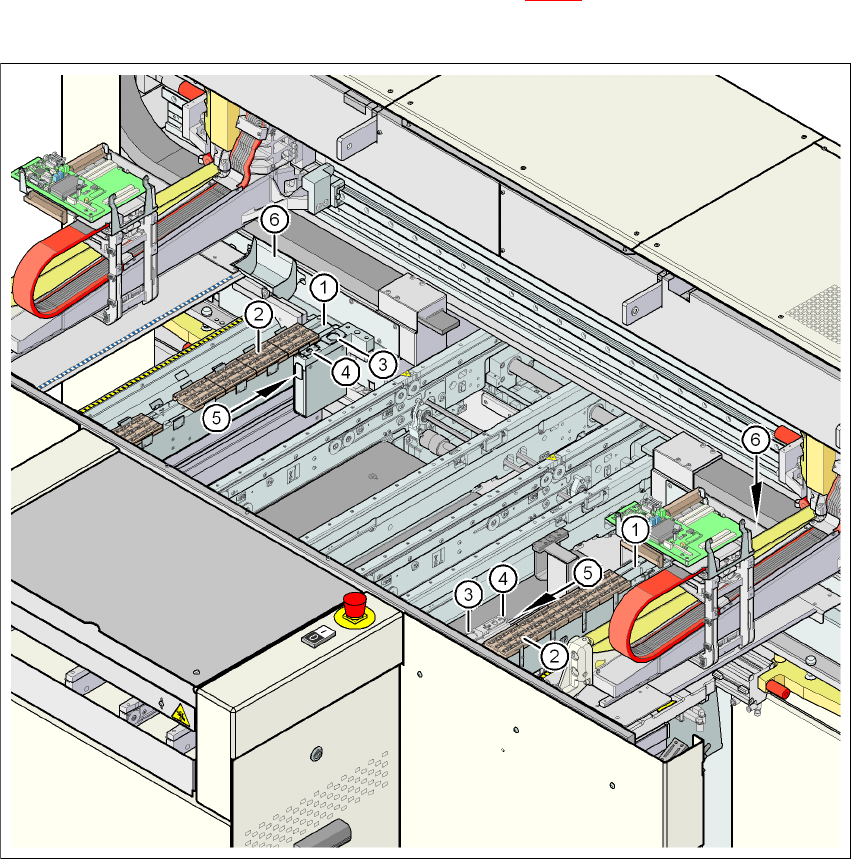

Pис. 6.1 - 3 Положение механизма смены присосов для 12-сегментной головки Collect&Place на
автомате D2i
6
(1) Механизм смены приcосов
(2) Магазин присосов
(3) Механизм снятия присосов, тип 8xx
(4) Механизм снятия присосов, тип 9xx
(5) Контейнер для сбора дефектных присосов
(6) Контейнер для сбора бракованных компонентов
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены приcосов
261
6.1.1.5 Монтаж
Механизмы смены приcосов (см. рис. 6.1 - 2, стр. 259) закреплены на направляющем кана-
ле для пустой ленты.
6

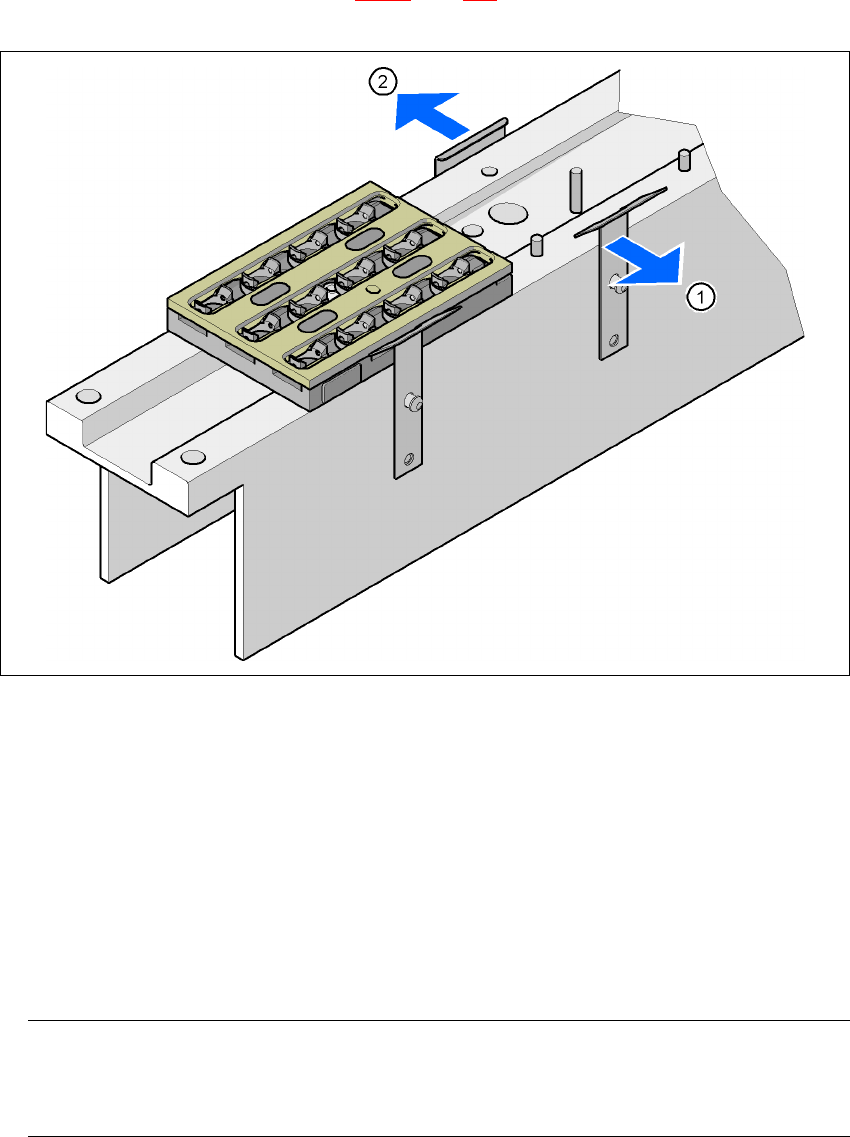

Pис. 6.1 - 4 Монтажное положение
(1) Пружинный захват смотрит на оператора
(2) Зажим смотри на транспортер ПП
→ Выровняйте механизм смены приcосов таким образом, чтобы подвижные пружинные
захваты всегда смотрели на оператора, зажимы - всегда на транспортер ПП.
6.1.1.6 Указания по обслуживанию
→ Если Вы заполняете магазин присосами определенного типа в первый раз, маркируйте
его с помощью наклейки.
УКАЗАНИЕ 6
Заполнять магазин за пределами машины и заменять только полностью укомплекто-
ванные магазины. 6
→ Откройте блокиратор и вставьте присосы в отсеки для присосов.
