Руководство по эксплуатации SIPLACE D1i/D2i ПО - версия SR.605.03 SP2 и выше 6 Расширения станции Издание 10/2012 RU 6.1 Механизм смены при c осов 263 6.1.1.7 Замена ма га з ин а →Д л я у даления мага зина отож м ит е кр…
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены приcосов Издание 10/2012 RU
262
→ Закройте блокиратор, чтобы присосы не выпали из магазинов.
ОСТОРОЖНО 6
Магазины должны пополняться только тогда, когда все присосы, находящиеся на
Collect&Place-головке, вложены в свои магазины. 6
→ Программирование механизма смены приcосов описывается в руководстве по эксплу-
атации SIPLACE Pro.
УКАЗАНИЕ 6
→Не допускайте падения компонентов на магазины. Это может привести к заклиниванию
блокиратора.
→Не допускайте падения компонентов на свободные места установки подающих моду-
лей. Компоненты прилипают к магнитной планке. Неправильная установка подающего
модуля на столике компонентов может повлечь за собой производственный сбой. Поэ-
тому регулярно очищайте магазины и свободные места установки.
6
6
6
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.1 Механизм смены приcосов
263
6.1.1.7 Замена магазина
→Для удаления магазина отожмите крючок пружины (поз. 1 на рис. 6.1 - 5, страница 263)
от магазина. Извлеките магазин из носителя.
6

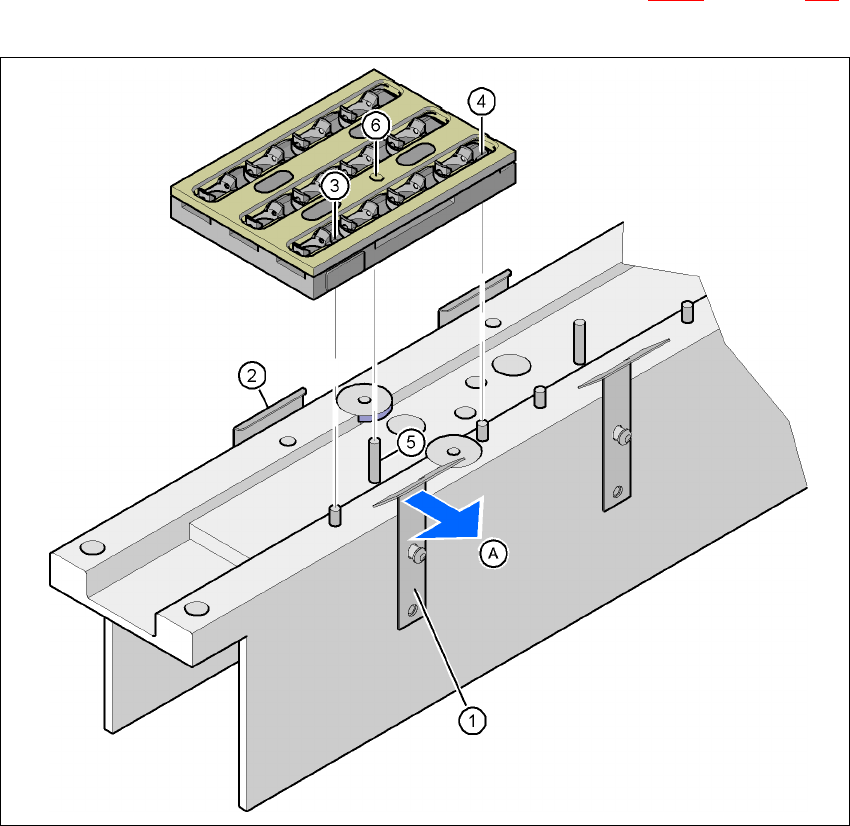

Pис. 6.1 - 5 Замена магазина
(1) Крючок пружины
(2) Скоба
(3) Сверленное отверстие для центрирования
(4) Продольное отверстие
(5) Цилиндрический штифт шиберного механизма
(6) Сверленное отверстие для цилиндрического штифта задвижного механизма
(A) Отжать крючок пружины от магазина
6
6
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены приcосов Издание 10/2012 RU
264
УКАЗАНИЕ 6
Следите при установке магазина за следующим:
→ Центрирующие штифты входят в центрирующие отверстия (поз.3 на рис. 6.1 - 5
, стр.
263
) и в продольное отверстие (поз.4 на рис. 6.1 - 5, стр. 263).
→ Цилиндрический штифт шиберного механизма (поз. 5 на рис. 6.1 - 5
, стр. 263) входит в
отверстие (поз. 6 на рис. 6.1 - 5, стр. 263) магазина.
→Сначала установите магазин стороной с нумерацией присосов 1, 2, 3 и 4 на носитель.
Скоба (поз.2 на рис. 6.1 - 5
, страница 263) должна зайти в шлиц магазина.
→Отожмите крючок пружины от магазина (поз.A на рис. 6.1 - 5
, страница 263).
→Ровно надавите магазином на носитель и отпустите крючок пружины (поз.1 на рис. 6.1
- 5, страница 263). Крючок пружины должен войти в паз.
6.1.1.8 Распознавание положения
Каждый магазин механизма смены приcосов имеет позиционную метку для распознавания
положения.
6

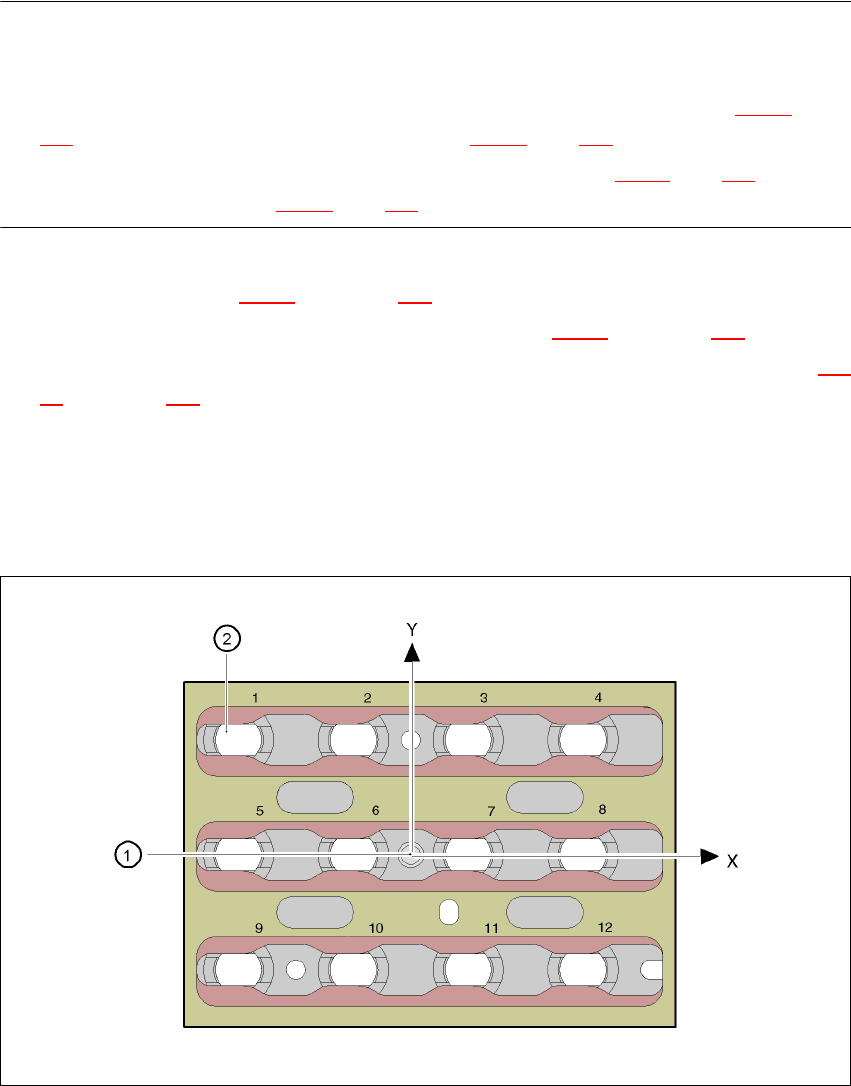

Pис. 6.1 - 6 Механизм смены приcосов - распознавание положения
(1) Метка для распознавания положения
(2) Положение присосов в магазине относительно метки
