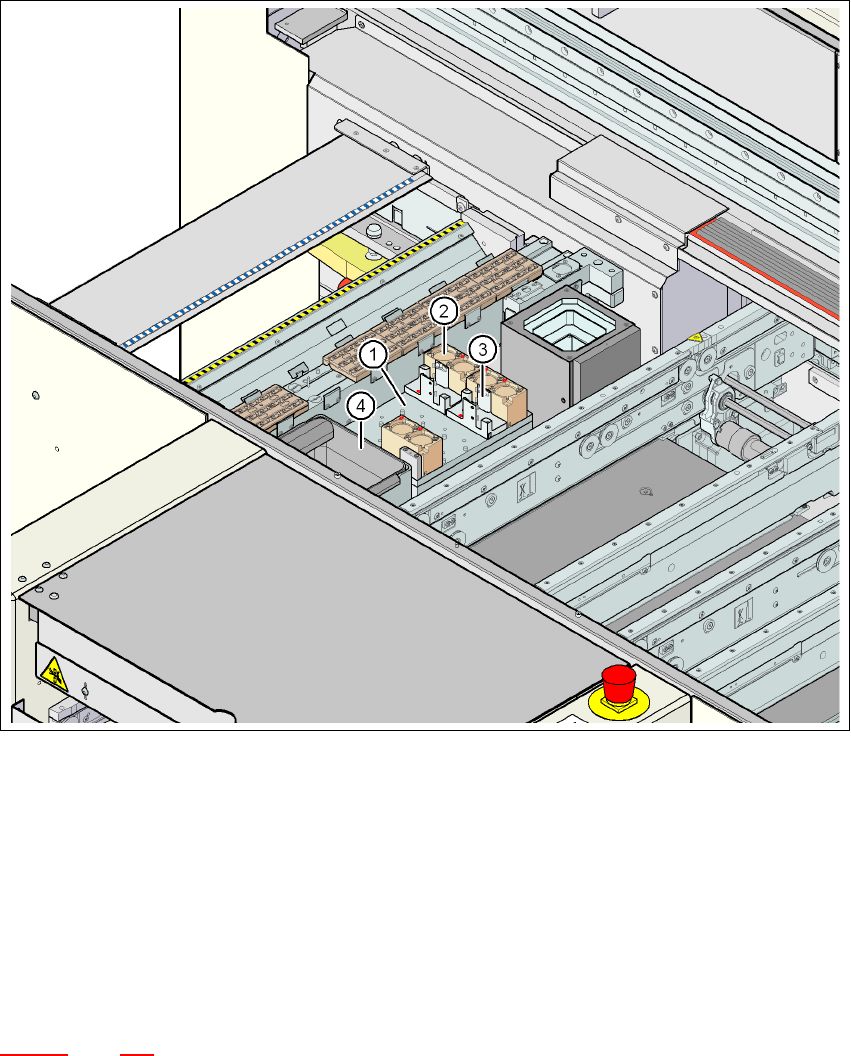

Pис. 6.1 - 12 Положение механизма смены приcосов для головки Pick&Place на автомате D1i
(1) Механизм смены приcосов
(2) Стандартный магазин
(3) Магазин для специальных присосов или захватов
(4) Контейнер для бракованных компонентов
6.1.3.4 Монтаж
Механизм смены присосов закреплен на месте установки 2 на раме машины (поз. 1 на рис.
6.1 - 12
, стр. 273).
6.1.3.5 Захваты и специальные присосы
Автоматы SIPLACE наряду с компонентами стандартного поверхностного монтажа также
обрабатывают компоненты сквозного монтажа (технология Through Hole) и компоненты
OSC (компоненты неправильной формы). Параллельно с этим компания ASM AS постоянно
разрабатывает специальные присосы и захваты.
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.1 Механизм смены приcосов Издание 10/2012 RU
274
Специальные присосы предлагаются для всех монтажных головок, чтобы обеспечить мак-
симальную скорость, точность и гибкость процессов монтажа. Использование автоматичес-
ких механизмов смены приcосов снижает затраты времени на переоснастку при смене типа
изделия.
Для головок Pick&Place компания ASM AS предлагает механические захваты. Компоненты,
чья поверхность не предназначена для захвата при помощи присосов, захватываются
и
монтируются при помощи механических захватов. Имеются два типа конструкции захвата,
которые делятся на две группы в соответствии со своими функциями:
– захваты, которые захватывают компонент за внешние края
– захваты, которые захватывают компонент за внутренние края.
Информацию по специальным присосам и захватам можно получить в компании ASM AS.
Для изготовления специальных магазинов и
захватов обращайтесь также в компанию ASM
AS.
6.1.3.6 Контейнер для бракованных компонентов
Для головки SIPLACE Pick&Place может устанавливаться контейнер для бракованных ком-
понентов (поз. 4 на рис. 6.1 - 12
, стр. 273). Он расположен возле механизма смены приcосов
на месте установки 2 автомата D1i.
6

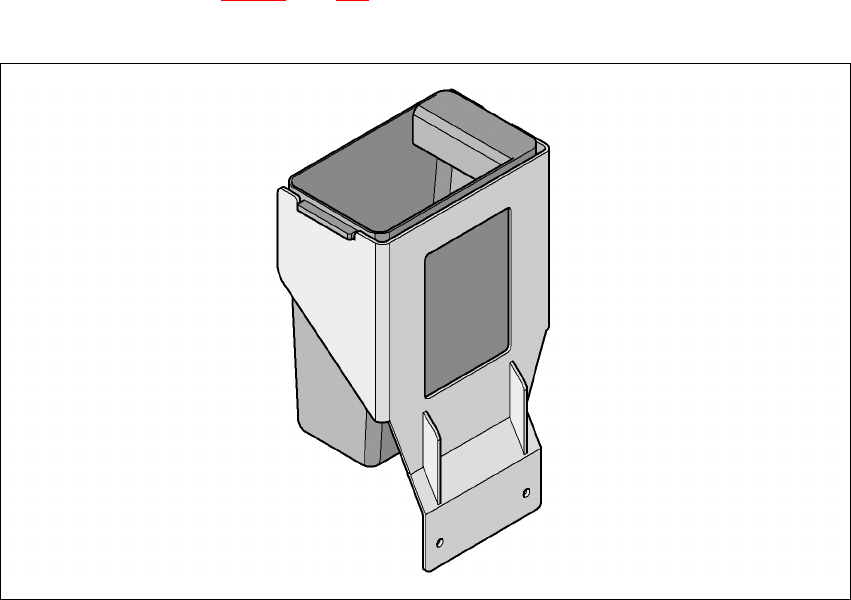

Pис. 6.1 - 13 Контейнер для бракованных компонентов
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.2 Механизм смены ячеистых магазинов (МСЯМ)
275
6.2 Механизм смены ячеистых магазинов (МСЯМ)
Изделие № 00119825-xx Механизм смены ячеистых магазинов (МСЯМ4)
6.2.1 Указания по безопасности
ПРЕДУПРЕЖДЕНИЕ 6
→Во время работы машины запрещается протягивать руку в просвет между МСЯМ и
стойкой автомата.
→Разрешается присоединять кабель управления механизма смены ячеистых магазинов
к соединительной коробке или отсоединять от нее только в том случае, когда механизм
смены ячеистых магазинов состыкован с монтажным автоматом.
→Разрешается присоединять питающий кабель к внешнему источнику
электроснабжения
или выполнять отвод от него только в том случае, когда механизм смены ячеистых ма-
газинов состыкован с монтажным автоматом.
→ Категорически запрещается эксплуатировать механизм смены ячеистых магазинов, ес-
ли он не установлен в автомате.
6.2.2 Описание
Механизм смены ячеистых магазинов подает компоненты в ячеистых магазинах, благодаря
чему при сохранении и автоматической смене ячеистых магазинов исключаются ненужные
простои. Кроме того, благодаря выбираемому программируемому доступу к (до) 28 ячеис-
тым магазинам, расширяется количество заготовленных компонентов.
Механизм смены ячеистых магазинов имеет встроенную ходовую часть и может легко пе-
ремещаться на другие
места установки. Он поставляется с уже установленной для автома-
та высотой транспортера ПП и за счет незначительных манипуляций может быть легко
перенастроен на значения высоты транспортера ПП 830, 900, 930 и 950 мм. На столике ком-
понентов имеются 5 мест для установки подающих модулей S шириной 30 мм.
