Руководство по эксплуатации SIPLACE D1i/D2i 6 Расширения станции ПО - версия SR.605.03 SP2 и выше 6.2 Мех анизм смены ячеистых магазинов ( МСЯМ ) Издание 10/2012 RU 278 6.2.5 Ра змер ы а втомат а D1i с МСЯМ 6 P ис . 6.2 …
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.2 Механизм смены ячеистых магазинов (МСЯМ)
277
6.2.3.3 Допустимое влияние окружающей среды
6
6
6
6.2.4 Инструкции по монтажу МСЯМ
Механизм смены ячеистых магазинов стыкуется с автоматом с правой его стороны на месте
установки 1 автомата D1i. Для этого установите комплект оснастки на место установки 1.
Затем выполняется стыковка МСЯМ. Если необходимо установить МСЯМ на другом месте,
на свободном установочном месте можно снова разместить тележку для подачи компонен-
тов.
Температура в помещении От 15°C до 35°C
Влажность
воздуха 30 - 90% при 20°C
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.2 Механизм смены ячеистых магазинов (МСЯМ) Издание 10/2012 RU
278

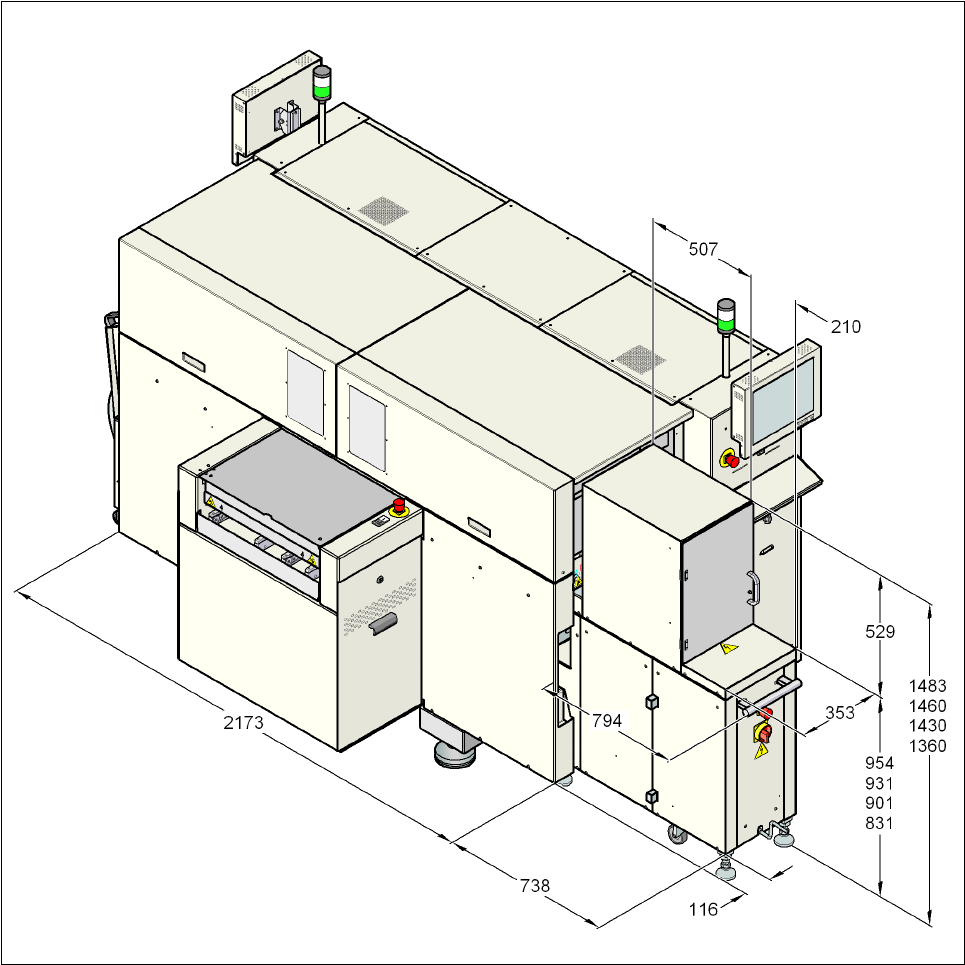

6.2.5 Размеры автомата D1i с МСЯМ
6
Pис. 6.2 - 1 Размеры автомата D1i с МСЯМ
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.2 Механизм смены ячеистых магазинов (МСЯМ)
279
6.2.6 Органы управления
6
Pис. 6.2 - 2 МСЯМ - органы управления
(1) Главный выключатель
(2) Кнопка АВАР ОТКЛ
(3) Коллектор магазинов
(4) Кривошипная рукоятка для поднимания или опускания шасси
