6.2.6.1 Предохранительные устройства
Кнопка АВАР ОТКЛ
После нажатия кнопки АВАР ОТКЛ вся установка, в т.ч. SIPLACE D1i и механизм смены
ячеистых магазинов, немедленно останавливается. После разблокирования кнопки АВАР
ОТКЛ вся установка запускается при помощи кнопки пуска на автомате D1i. После этого
монтаж может быть продолжен или остановлен.
УКАЗАНИЕ
При этом контролируйте наличие не полностью собранных печатных плат.
Защитные двери
При открывании защитных дверей ось подъема и ось подачи механизма смены ячеистых
магазинов останавливаются. При закрывании защитных дверей механизм смены ячеистых
магазинов вновь начинает работать.
ОСТОРОЖНО 6
Не открывайте защитные двери механизма смены ячеистых магазинов во время забора
компонента с механизма смены ячеистых магазинов. 6
6.2.6.2 Обслуживание, техуход, сервис
Подробная документация по эксплуатации, техобслуживанию и сервису содержится в при-
лагаемых к механизму смены ячеистых магазинов руководствах.
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.3 Камера для компонентов для Pick&Place-головки
281
6.3 Камера для компонентов для Pick&Place-голо-
вки
6.3.1 Стационарная камера для компонентов, P&P, тип 25, 16 x 16,
цифровая (FC-камера)
Изделие № 00119718-xx Камера монтажа методом перевернутого
кристалла SST25 для P&P
6

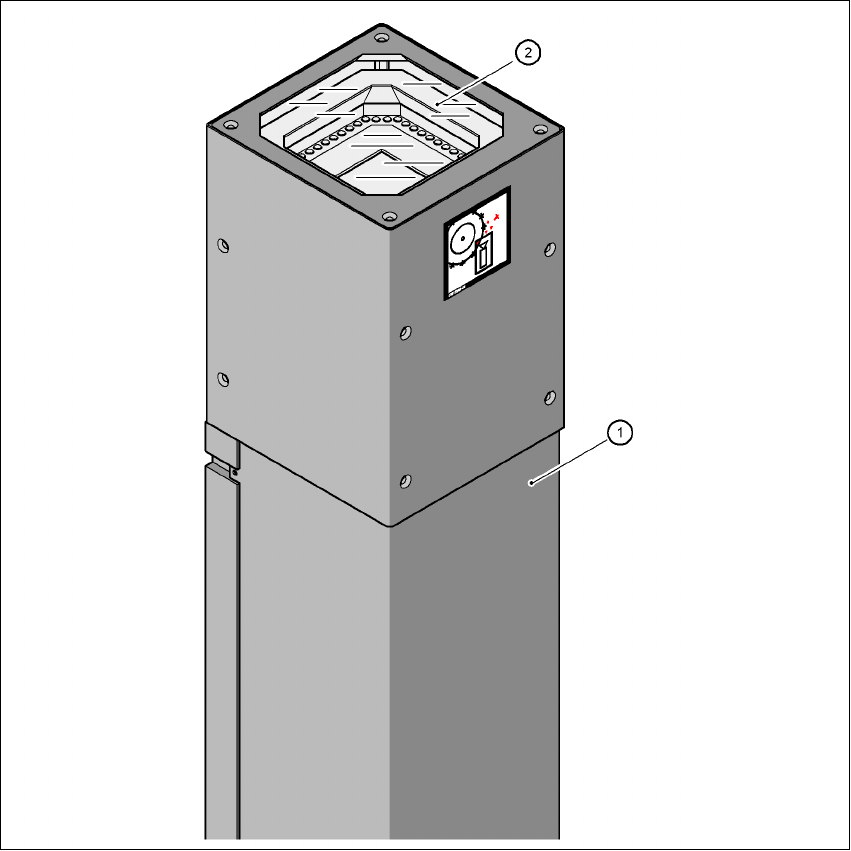

Pис. 6.3 - 1 Стационарная камера для компонентов, P&P, тип 25, 16 x 16, цифровая (FC-камера)
(1) Корпус камеры со встроенной камерой и усилителем камеры
(2) Стеклянная пластина - под ней уровни освещения и оптики
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.3 Камера для компонентов для Pick&Place-головки Издание 10/2012 RU
282
6.3.1.1 Положение камер для компонентов для головки Pick&Place
на автомате D1i
6

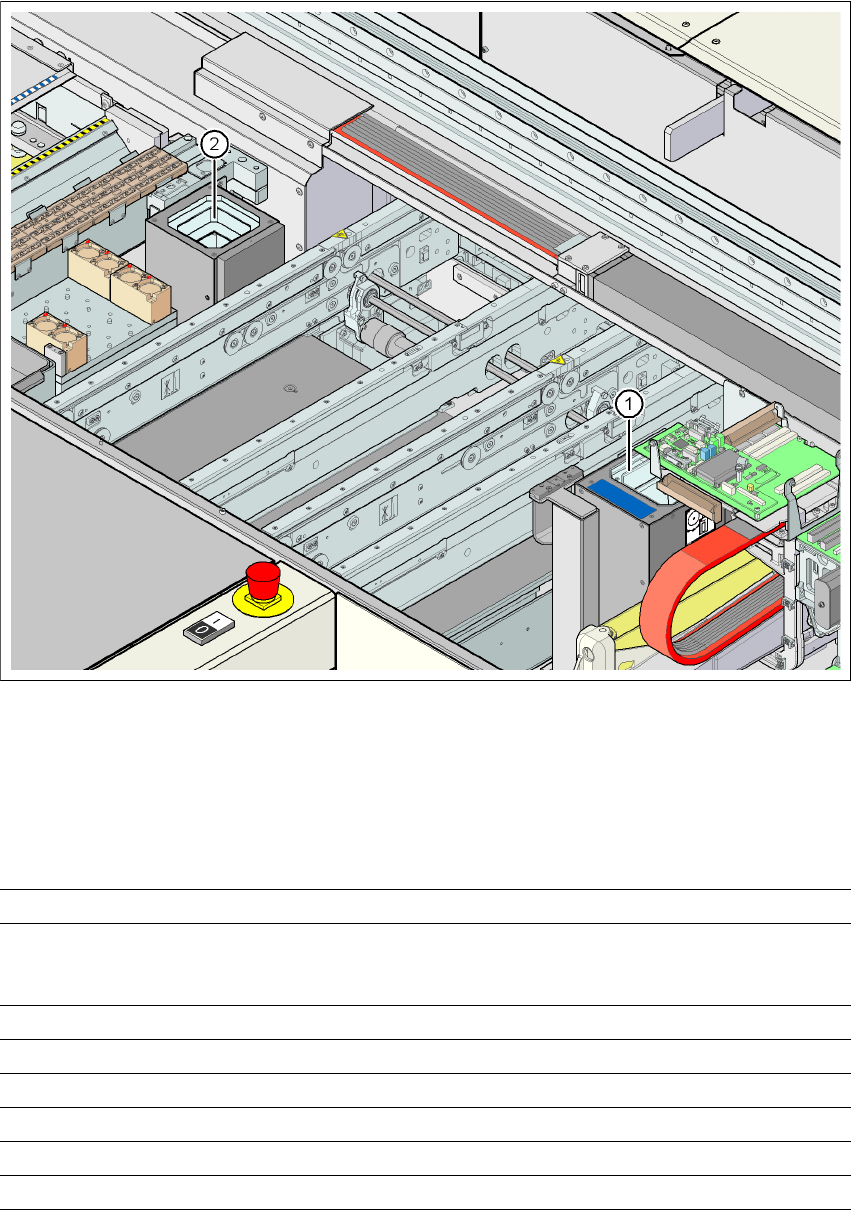

Pис. 6.3 - 2 Положение камеры для компонентов для головки Pick&Place на автомате D1i
(1) Монтажное положение стационарной камеры для компонентов, P&P, тип 36 (32 x 32)
или тип 33 (55 x 45)
(2) Монтажное положение стационарной камеры для компонентов, P&P, тип 25 (16 x 16)
6.3.1.2 Технические данные стационарной камеры для компонентов,
P&P, тип 25
6
Размеры компонентов Oт 0,2 x 0,2 мм² до 16 x 16 мм² при простом измерении компонента
Спектр компонентов Oт 0201 до SO, PLCC, QFP, сокеты, штекеры, BGA, специальные
компоненты, бескорпусные кристаллы, перевернутые кристаллы,
щитки
Мин. шаг выводов 0,25 мм
Мин. ширина выводов 0,1 мм
Мин. шаг шарика 0,14 мм
Мин. диаметр шарика 0,08 мм
Поле зрения 19,4 x 19,4 мм²
Тип освещения Oтраженный свет (6 произвольно программируемые уровня)
