Руководство по эксплуатации SIPLACE D1i/D2i 6 Расширения станции ПО - версия SR.605.03 SP2 и выше 6.4 Сканер штрих - кода печатных плат Издание 10/2012 RU 284 6.4 Сканер штрих - код а пе чатных плат 6.4.1 Описание Изде л…
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.3 Камера для компонентов для Pick&Place-головки
283
6.3.2 Стационарная камера для компонентов P&P, тип 33, 55 x 45,
цифровая (Камера монтажа методом мелкого шага)
Изделие № 00119818-xx Стационарная камера для компонентов, тип 33 для головки P&P
6

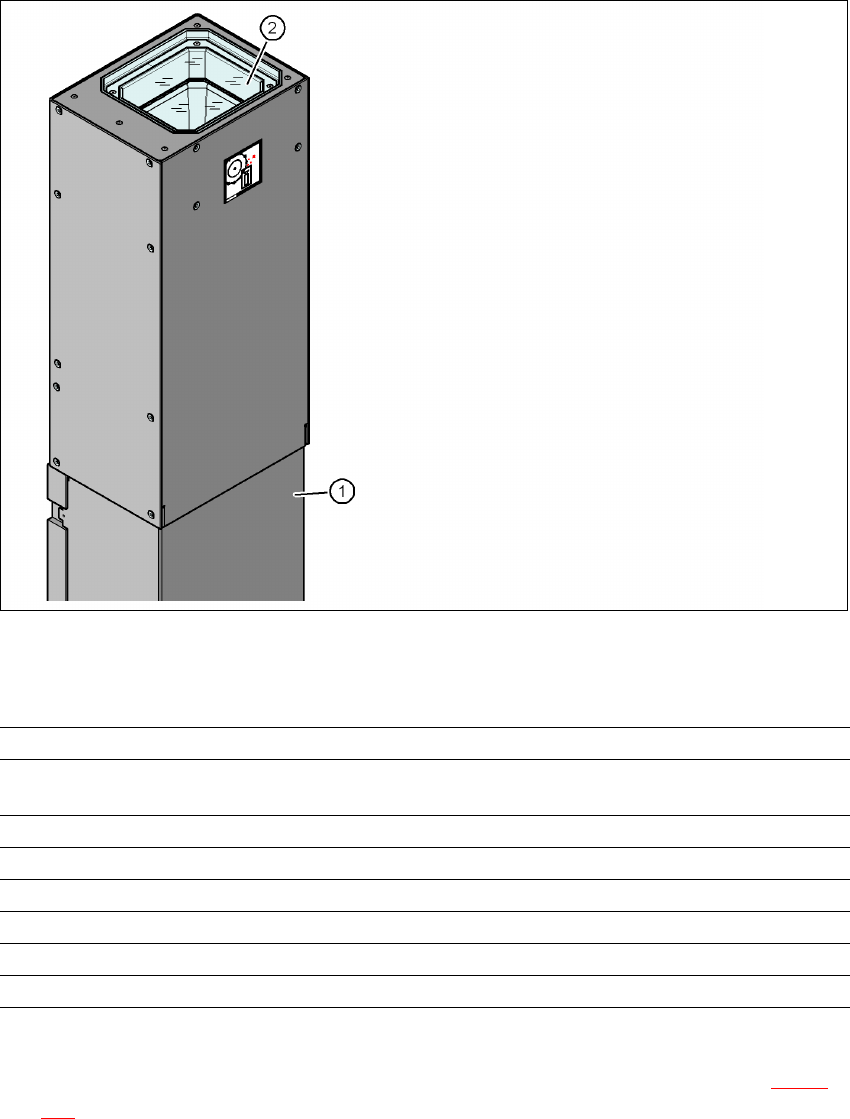

Pис. 6.3 - 3 Стационарная камера для компонентов P&P, тип 33, 55 x 45, цифровая
(Камера монтажа методом мелкого шага)
6.3.2.1 Технические данные
6
6.3.2.2 Расположение
Положение камеры монтажа методом мелкого шага, тип 33, представлено на рис. 6.3 - 2,
стр. 282
.
(1) Корпус камеры со встроенной
камерой и усилителем камеры
(2) Стеклянная пластина - под ней
уровни освещения и оптики
Размеры компонентов 0,5 x 0,5 мм² до 55 x 45 мм²
Спектр компонентов 0402, MELF, SO, PLCC, QFP, электролитические конденсаторы,
BGA
Мин. шаг выводов 0,3 мм
Мин. ширина выводов 0,15 мм
Мин. шаг шарика 0,35 мм
Мин. диаметр шарика 0,2 мм
Поле зрения 65 x 50 мм²
Тип освещения Oтраженный свет (6 произвольно программируемые уровня)
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.4 Сканер штрих-кода печатных плат Издание 10/2012 RU
284
6.4 Сканер штрих-кода печатных плат
6.4.1 Описание
Изделие № 00119682-xx Сканер штрих-кода ПП 1D
Изделие № 00119679-xx Сканер штрих-кода ПП 2D
Изделие № 00119430-xx Монтажный комплект сканера штрих-кода ПП
Сканер штрих-кода печатных плат служит для автоматического считывания и декодирова-
ния штрих-кодов на печатных платах. Он передает результат считывания по последователь-
ному интерфейсу на блок управления транспортировки и оттуда
по шине CAN - на блок
управления машины для дальнейшей обработки.
6
Pис. 6.4 - 1 Принципиальная схема штрих-кода ПП
Сканеры штрих-кода печатных плат устанавливаются на стороне подачи монтажного авто-
мата транспортера ПП. На один автомат можно устанавливать до четырех приборов. Ска-
неры штрих-кода устанавливаются таким образом, чтобы этикетки с штрих-кодами на
верхней и нижней стороне печатных плат на обеих дорожках двойного транспортера можно
было отсканировать.
Сканеры штрих
-кода предлагаются в двух вариантах:
– Сканер штрих-кода 1D
Этот сканер штрих-кода считывает штрих-код. 6
– Сканер штрих-кода 2D
Этот сканер штрих-кода считывает штрих-код. Матричный код обычно используется
в тех случаях, когда места для размещения этикеток со штрих-кодом недостаточно.
Кроме того, сканер штрих-кода 2D считывает и обычный
штрих-код. 6
Номер прибора
1
2
3
4
Контроллер
машины
Управляющий
компьютер
Компьютер
Siplace Pro
LANШина CANV-24V-24
Распредели-
тельная
плата
Распредели-
тельная
плата
Блок
управления
транспорти-
ровки, справа
Блок
управления
транспорти-
ровки, слева
Сканер
штрих-кода
сверху
Сканер
штрих-кода
снизу
Сканер
штрих-кода
сверху
Сканер
штрих-кода
снизу
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.4 Сканер штрих-кода печатных плат
285
6
Pис. 6.4 - 2 Сканер штрих-кода 1D и 2D
Сканеры штрих-кода закреплены держателями на верхней и нижней профильной шине.
Они могут произвольно позиционироваться на профильных шинах и ориентироваться по
меткам штрих-кода. С помощью пары простых приемов можно монтировать сканеры штрих-
кода таким образом, чтобы они могли считывать штрих-коды вдоль или поперек направле-
ния транспортировки печатных плат.
6.4.2 Технические данные - сканер штрих-кода 1D
6
Лазерный диод Красный свет
Длина волны 670 нм
Класс лазеров Класс 2, согласно стандарту DIN EN 60825-1:
2001
Частота сканирования 400 ... 1200 Гц
Разрешение 0,15 мм ... 0,5 мм
Типы кодов Код 39, код 128, код 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(другие - по требованию)
Длина штрих-кода
Простой транспортер
Двойной транспортер, асинхронный
Двойной транспортер, синхронный
Макс. 40 знаков
Макс. 40 знаков
Макс. 40 знаков
