Руководство по эксплуатации SIPLACE D1i/D2i ПО - версия SR.605.03 SP2 и выше 6 Расширения станции Издание 10/2012 RU 6.6 Переходная коробка SMEMA 293 Пе чатная пл ат а транспор тируе тся в направ лении зон ы монта жа до …
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.5 Ориентация ПП Издание 10/2012 RU
292
6.5 Ориентация ПП
Изделие № 00119857-xx Механическая ориентация ПП, простой транспортер, D2i/D1i
Изделие № 00119858-xx Механическая ориентация ПП, двойной транспортер, D2i/D1i
6.5.1 Описание
Печатные платы, подлежащие обработке, иногда имеют соотношение длина/ширина 1:2
или лучше. Это означает, что более короткая сторона ПП сморит в направлении транспор-
тировки. Во время транспортировки печатные платы могут немного поворачиваться,
вследствие чего oриентирующие метки не совпадают с видоискателем камеры для ПП. Оп-
ция "Ориентация ПП" следит за тем, чтобы эти
печатные платы вновь были точно сориен-
тированы в положении останова.
Если печатные платы обрабатываются при их транспортировке выемками вперед, то в ав-
томатах, на которых это положение контролируется лазерным световым затвором (серия X,
серия D), это может приводить к различиям в рабочих положениях. При помощи опции "Ори-
ентация ПП" обеспечивается остановка печатных
плат в заданном положении на транспор-
терах ПП. Опция "Ориентация ПП" имеется для одиночного и двойного транспортера.
6

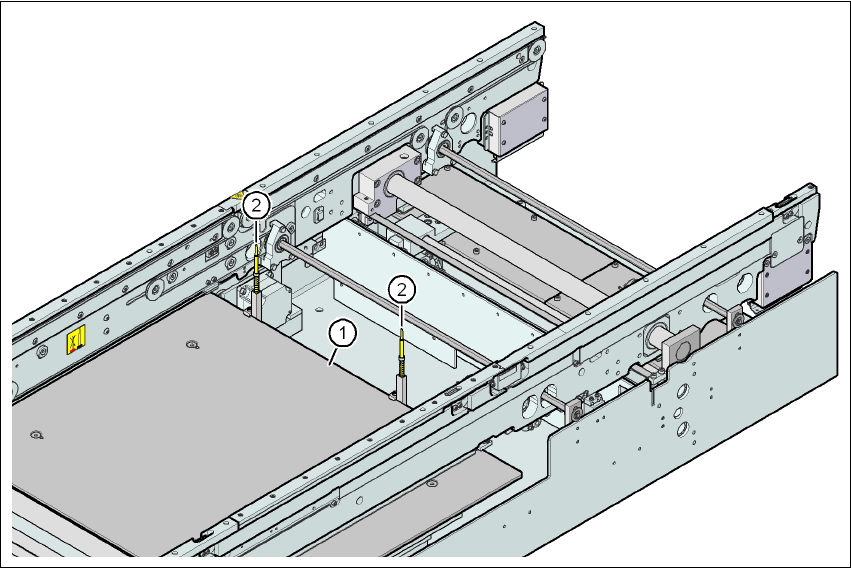

Pис. 6.5 - 1 Ориентация ПП
(1) Подъемный столик
(2) Упор ПП
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.6 Переходная коробка SMEMA
293
Печатная плата транспортируется в направлении зоны монтажа до тех пор, пока лазерный
световой затвор не подает сигнал останова для транспортера ПП. После этого подъемный
столик с упорами ПП поднимается в положение, в котором печатная плата еще не зажата и
еще может перемещаться транспортерными лентами. Оба упора ПП находятся на высоте
печатной платы, опоры ПП (магнитные штифты) уже касаются печатной платы. Обе транс-
портерные ленты перемещают печатную плату в направлении упоров ПП и выполняют ее
ориентирование. После этого подъемный столик перемещается в крайнее верхнее положе-
ние, зажимает печатную плату и снимает ее с упоров ПП, чтобы не мешать процессу мон-
тажа. После
выполнения монтажа подъемный столик и устройство ориентации ПП
опускаются и печатная плата транспортируется далее.
6
6.6 Переходная коробка SMEMA
Изделие № 00119092-xx Переходная коробка SMEMA, ввод и вывод (простой и двойной
транспортер) D4i/D2i/D1i
Блок управления транспортировки серии D предлагает для связи между автоматами интер-
фейс Siemens. При помощи переходной коробки SMEMA - Siemens и соответствующих ком-
плектов кабелей можно сконфигурировать транспортный интерфейс в соответствии со
стандартом SMEMA.
Более подробную информацию по данной теме см. в разделе "Руководство по дооснаще-
нию транспортного интерфейса Siemens", изделие № 00194343-xx.
6.7 Пакет для определения мест стыковки
Изделие № 00119642-xx Определение мест стыковки, контроллер стола D1i/D2i
Изделие № 00119836-xx Определение мест стыковки, пакет рабочей станции D1i/D2i
Изделие № 00141xxx-xx Датчики стыковки для ленточных подающих модулей S
(№ изделия см. в разделе 3.10.7
, стр. 148)
Определение мест стыковки используется для того, чтобы распознавать смену партии ком-
понентов. Ленты компонентов на месте стыковки соединяются металлической лентой. Лен-
та компонентов проходит над датчиком стыковки, который установлен на подающем
модуле, и подает сигнал о смене ленты.
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.8 Длинная печатная плата Издание 10/2012 RU
294
6.8 Длинная печатная плата
Изделие № 00119872-xx Опция "Длинная печатная плата", простой транспортер D2i/D1i
Изделие № 00119873-xx Опция "Длинная печатная плата", двойной транспортер D2i/D1i
Изделие № 00119631-xx Ширина транспортера 242/508 мм, D4i/D2i/D1i
Следующие форматы печатных плат можно монтировать при помощи автоматов D1i и D2i:
6
6
Для монтажа печатных плат длиной от 368 мм мы предлагаем опцию "Длинная печатная
плата" в виде комплекта дооснастки.
При установленной опции "Длинная печатная плата" можно обрабатывать следующие фор-
маты печатных плат:
6
6
Комплект дооснастки состоит из следующих компонентов:
– механическая часть в сборе: стопор, датчики, кабель и монтажные детали
– опционально CD для разблокирования функции на компьютере SIPLACE-Pro
– кабельная проводка комплекта дооснастки
Дополнительную информацию см. в руководстве по дооснастке "Опция "Длинная печатная
плата".
Простой транспортер (стандартная ширина)50 x 50 мм² до 460 x 460 мм²
Простой транспортер "Широкая ПП"50 x 50 мм² до 460 x 508
мм²
Двойной транспортер (стандартная ширина)50 x 50 мм² до 460 x 216 мм²
Двойной транспортер "Широкая ПП"50 x 50 мм² до 460 x 242 мм²
Двойной транспортер в режиме "Простой транспортер"50 x 50 мм² до 460 x 380 мм²
Двойной транспортер в режиме "Простой транспортер",
"Широкая ПП"
50 x 50 мм² до 460 x 430 мм²
Простой транспортер "Длинная ПП" (стандартная ширина)50 x 80 мм² до 610 x 460 мм²
Простой транспортер "Длинная ПП", "Широкая ПП"50 x 80 мм² до 610 x 508 мм²
Двойной транспортер "Длинная ПП" (стандартная ширина)50 x 80 мм² до 610 x 216 мм²
Двойной транспортер "Длинная ПП", "Широкая ПП"50 x 80 мм² до 610 x 242 мм²
Двойной транспортер в режиме "Простой транспортер",
"Длинная ПП" (стандартная ширина)
50 x 80 мм² до 610 x 380 мм²
Двойной
транспортер в режиме "Простой транспортер",
"Длинная ПП", "Широкая ПП"
50 x 80 мм² до 610 x 430 мм²
