Руководство по эксплуатации SIPLACE D1i/D2i 6 Расширения станции ПО - версия SR.605.03 SP2 и выше 6.10 Крышка подающего модуля Издание 10/2012 RU 296 6.10 Крышка подающег о мод уля Изде лие № 001 1981 1-xx Крышка подающе…
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.9 Магнитная штифтовая опора
295
6.9 Магнитная штифтовая опора
Изделие № 00119680-xx Опора ПП D4i/D2i/D1i
Широкие печатные платы имеют тенденцию к прогибанию во время монтажа, что при опре-
деленных обстоятельствах ведет к невозможности выполнения монтажа с требуемой точ-
ностью. Сильно выгнутые вверх печатные платы также приводят к снижению качества
монтажа. Эта проблема легко устраняется путем установки на подъемный столик магнит-
ных штифтовых
опор.
6

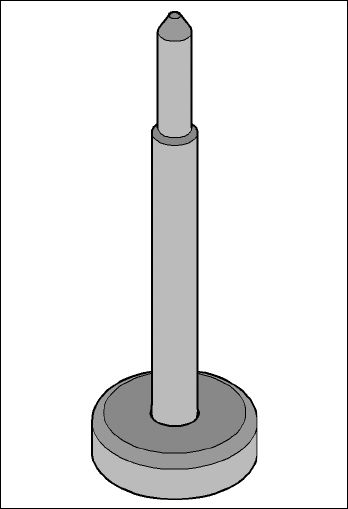

Pис. 6.9 - 1 Магнитная штифтовая опора
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.10 Крышка подающего модуля Издание 10/2012 RU
296
6.10 Крышка подающего модуля
Изделие № 00119811-xx Крышка подающего модуля, место установки 2, D1i
Изделие № 00119812-xx Крышка подающего модуля, место установки 1, D1i
Изделие № 00119854-xx Крышка подающего модуля, место установки 1, D2i
Изделие № 00119856-xx Крышка подающего модуля, место установки 2, D2i
6
Крышка подающего модуля устанавливается над зоной подачи компонентов. Она должна
препятствовать столкновению головки с расположенным выше прижимом, который не был
перед этим правильно зафиксирован. Кроме того, крышка подающего модуля может пре-
пятствовать попаданию передней стороны подающих модулей в зону перемещения мон-
тажной головки из-за неправильной эксплуатации.
Кроме того, исключается вероятность
столкновения с головкой при замене тележки для по-
дачи компонентов, если монтажная головка находится над подающими модулями. Столик
компонентов можно поднять при помощи кнопки только в том случае, если монтажная голо-
вка находится за пределами подающих модулей и крышка может быть перекинута.
6

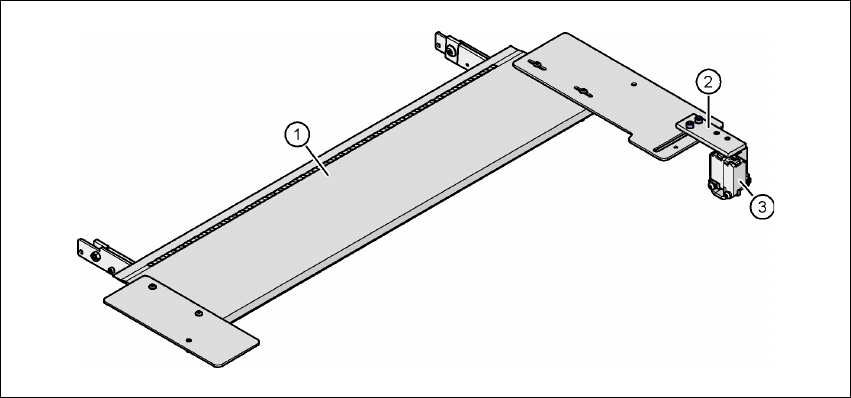

Pис. 6.10 - 1 Крышка подающего модуля
(1) Крышка подающего модуля
(2) Механическая блокировка
(3) Выключатель в контуре АВАР ОТКЛ
Выключатель крышки подающего модуля включен в контур АВАР ОТКЛ. Крышка подающего
модуля блокируется механическим способом. При этом выключатель замыкает открытый
контур АВАР ОТКЛ.
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.11 Датчик компонентов для C&P12 - головки
297
6.11 Датчик компонентов для C&P12 - головки
Изделие № 00118021-xx Датчик компонентов для 12-сегментной C&P - головки
6

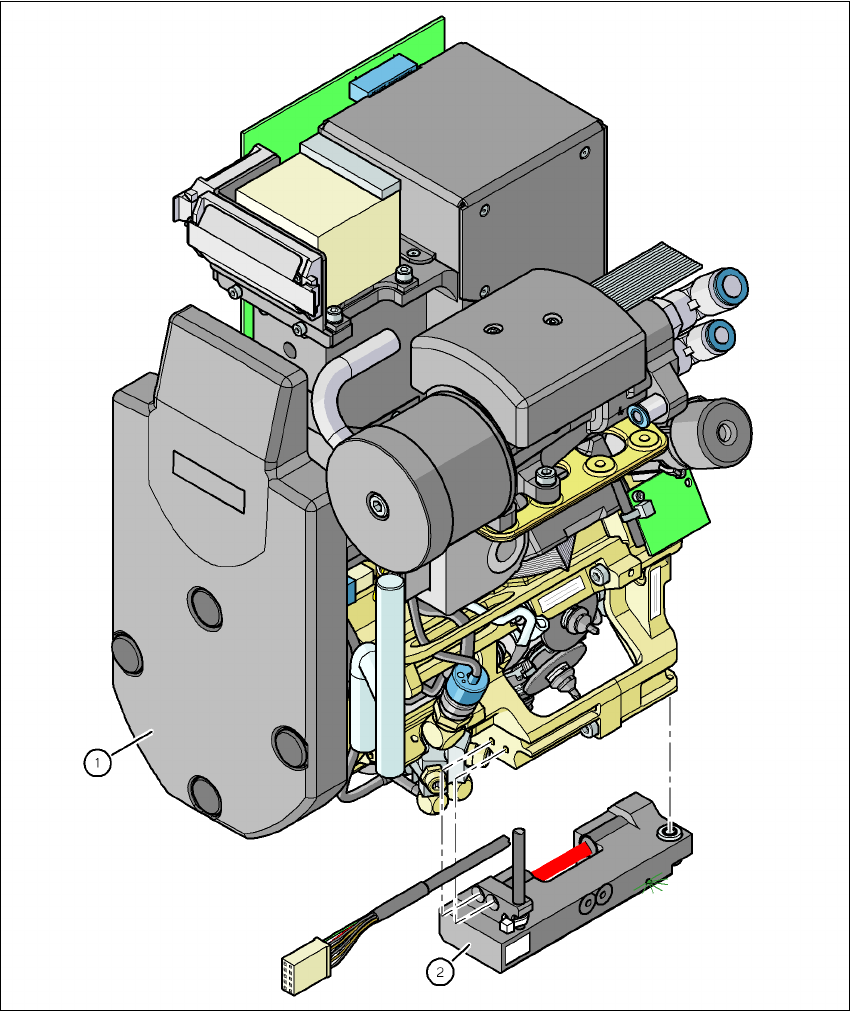

Pис. 6.11 - 1 12-сегментная Collect&Place-головка с датчиком компонентов
(1) 12-сегментная Collect&Place-головка
(2) Датчик компонентов
