Руководство по эксплуатации SIPLACE D1i/D2i 6 Расширения станции ПО - версия SR.605.03 SP2 и выше 6.11 Датчик компонентов для C&P12 - головки Издание 10/2012 RU 298 6.1 1.1 Опис ание Датчик компо ненто в крепится на …
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.11 Датчик компонентов для C&P12 - головки
297
6.11 Датчик компонентов для C&P12 - головки
Изделие № 00118021-xx Датчик компонентов для 12-сегментной C&P - головки
6
Pис. 6.11 - 1 12-сегментная Collect&Place-головка с датчиком компонентов
(1) 12-сегментная Collect&Place-головка
(2) Датчик компонентов
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.11 Датчик компонентов для C&P12 - головки Издание 10/2012 RU
298
6.11.1 Описание
Датчик компонентов крепится на нижней стороне корпуса 12-сегментной Collect&Place-го-
ловки (см. рис. 6.11 - 1
, страница 297). Он сканирует пространство вокруг компонента и про-
веряет, находится ли компонент на присосе. Вместе с этим он определяет высоту
компонента. На основании этих данных можно определить, находится ли компонент на при-
сосе в нормальном положении или перекошен. Контроль высоты возможен для компонен-
тов высотой от 0,1 мм до 4 мм. В отношении
больших компонентов проверяется только их
присутствие на присосах.
Конфигурация датчика компонентов выполняется на компьютере SIPLACE Pro в редакторе
формы корпуса.
При помощи датчика компонентов можно сканировать все присосы, в том числе и специаль-
ные.
6.11.2 Условия измерения
Для получения значащих результатов измерения необходимо соблюдать следующие усло-
вия:
– пустой кончин присоса при калибровке должен попадать в световой луч;
– кончин присоса с компонентом должен находиться в световом луче;
– минимальная длина присоса должна составлять 13 мм;
– длина присоса + высота компонента + допуск < 17 мм
При соблюдении указанных условий измерения можно определить наличие
или отсутствие
компонента, а также его высоту. Минимальная разность значений высоты составляет
100 μмк.
6

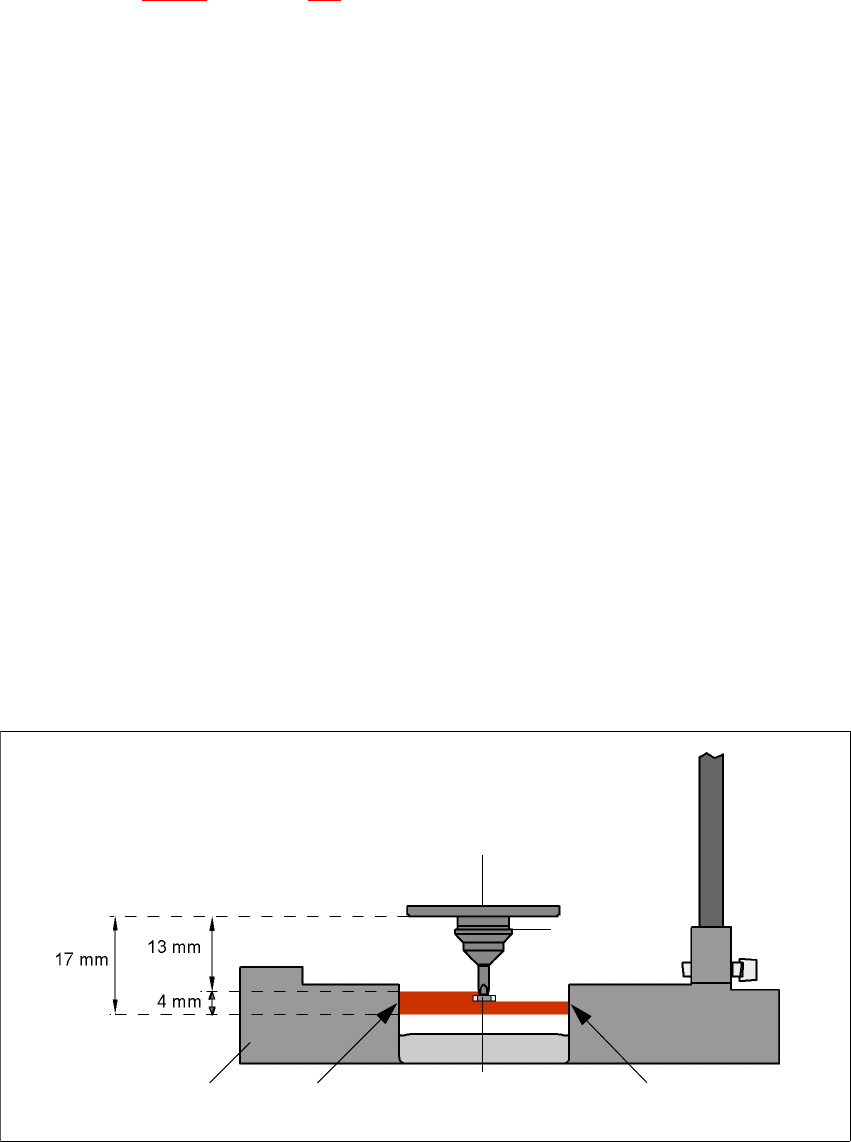

Pис. 6.11 - 2 Датчик компонентов, принцип действия
Инкрементный диск
Компонент
Присос
Инфракрасный
СИД
ФототранзисторДатчик компонентов
в разрезе
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.11 Датчик компонентов для C&P12 - головки
299
УКАЗАНИЕ 6
При монтаже компонентов 0201 с помощью присоса 906 датчик компонентов должен ис-
пользоваться в обязательном порядке, поскольку измерение вакуума проводиться не мо-
жет. 6
При монтаже других мелких компонентов, таких как 0402 или 0603, использование датчика
компонентов также снижает относительную частоту ошибок. Помните, что после выбора
датчика компонентов в списке корпусов компонент может монтироваться только на автома-
тах, оснащенных датчиком компонентов.
При необходимости проверки компонентов при помощи датчика компонентов его необходи-
мо включить в сборочную
линию. Затем образуются следующие альтернативы:
Новая оснастка Оптимизация оснастки автоматически присваивает компонентам
датчик компонентов, если он установлен.
Вся оснастка Компонентам, которые должны быть проверены при помощи дат-
чика компонентов, присваивается новый номер формы корпуса.
Централизованное Если в сборочной линии датчиками компонентов оснащены
хранение данных не все автоматы, то каждому компоненты, который должен быть
проверен при помощи
датчика компонентов, присваивается
новый номер формы корпуса.
УКАЗАНИЕ 6
– Датчик компонентов разрешается устанавливать только техникам сервисной службы
компании ASM Assembly Systems GmbH & Co. KG.
– Выполните перекалибрование 12-сегментной головки C&P после установки для датчи-
ка компонентов программы SITEST.
