Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.13 Пакет 01005
301
6.13 Пакет 01005
Изделие № 00119776-xx Пакет 01005 для D4i/D2i/D1i
Монтажные автоматы SIPLACE D1i и D2i предназначены для монтажа компонентов 01005.
Для обработки компонентов 01005 необходимо установить 12-сегментную головку
Collect&Place. В состав комплекта дооснащения входят следующие компоненты:
–12-я пиноль, вкл. градуировку 270° Изделие № 03054107-xx, 3 шт.
– Присос, тип 905/3005, в компл., керамика Изделие № 03057320-xx, 12 шт.
– Руководство по монтажу Пакет 01005 для
D4i/D2i/D1i, немецкий и английский язык Изделие
№ 00195398-xx, 1 шт.
6.14 Пакет 0201
Изделие № 00119775-xx Пакет 0201 для C&P12, серия D SST30
Для обработки компонентов 0201 с использованием 12-сегментной головки Collect&Place
мы предлагаем пакет 0201. В его состав входит:
– Камера для компонентов C&P
(тип 30), 27 x 27, цифровая Изделие № 03085394-xx, 1 штука
– Датчик компонентов для
12-сегментной C&P - головки Изделие № 00118021-xx, 1 штука
– Присос, тип 706/906 Vectra, керамика Изделие № 00345031-xx, шт.
– Монтажный комплект для камеры
компонентов SST28/29 DLM2 Изделие № 03023819-xx, 1 шт.
6.15 Конфигурация с одной головкой на монтажных
автоматах D1i
Для конфигурации монтажного автомата SIPLACE D1i только с одной монтажной головкой
мы предлагаем следующие комплекты расширения:
Изделие № 00119862-xx Комплект расширения P&P для D1i Single
Изделие № 00119863-xx Комплект расширения C&P6 для D1i Single
Изделие № 00119864-xx Комплект расширения C&P12 для D1i Single
Комплекты расширения включают сервоусилители для осей головки и комплект кабелей.
Руководство по эксплуатации SIPLACE D1i/D2i
6 Расширения станции ПО-версия SR.605.03 SP2 и выше
6.16 Вакуумный насос Издание 10/2012 RU
302
6.16 Вакуумный насос
Изделие № 00119017-xx Вакуумный насос D4i/D2i/D1i
Изделие № 00119899-xx Комплект для подключения вакуумного насоса D1i
Изделие № 00119900-xx Комплект для подключения вакуумного насоса D2i
Каждая головка Collect&Place имеет собственный вакуум-генератор, который создает в кон-
туре удержания и монтажа необходимый вакуум. Вакуум-генератор работает по принципу
Вентури.
Расход сжатого воздуха автомата D2i составляет 485 норм. л/мин. Это означает, что
пара-
метры системы подачи сжатого воздуха должны быть определены соответствующим обра-
зом. Если мощности на месте установки у заказчика недостаточно, могут потребоваться
серьезные инвестиционные расходы. По этой причине мы предлагаем вакуумный насос для
создания требуемого вакуума.
Другие преимущества вакуумного насоса:
– примерно вдвое снижается расход сжатого воздуха автомата
– снижается давление на
входе
– автомат можно легко встраивать в имеющиеся сборочные линии
– текущие эксплуатационные расходы снижаются в зависимости от стоимости энергии
Вакуумный насос не требует техобслуживания и не содержит абсолютно никакой смазки.
Его производительности достаточно, чтобы приводить в действие контуры останова голо-
вок Collect&Place.
Монтажный автомат Расход сжатого воздуха
a
автомата
a) При нормальном атмосферном давлении при 20°C и 1013 гПа
SIPLACE D1i
без вакуумного насоса
с вакуумным насосом
345 норм. л/мин (C&P/P&P)
205 норм. л/мин (C&P/P&P)
SIPLACE D2i
без вакуумного насоса
с вакуумным насосом
485 норм. л/мин (2 x C&P)
205 норм. л/мин (2 x C&P)
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 6 Расширения станции
Издание 10/2012 RU 6.17 Станция визуального обучения
303
6.17 Станция визуального обучения
Изделие № 00119788-xx Станция визуального обучения
6

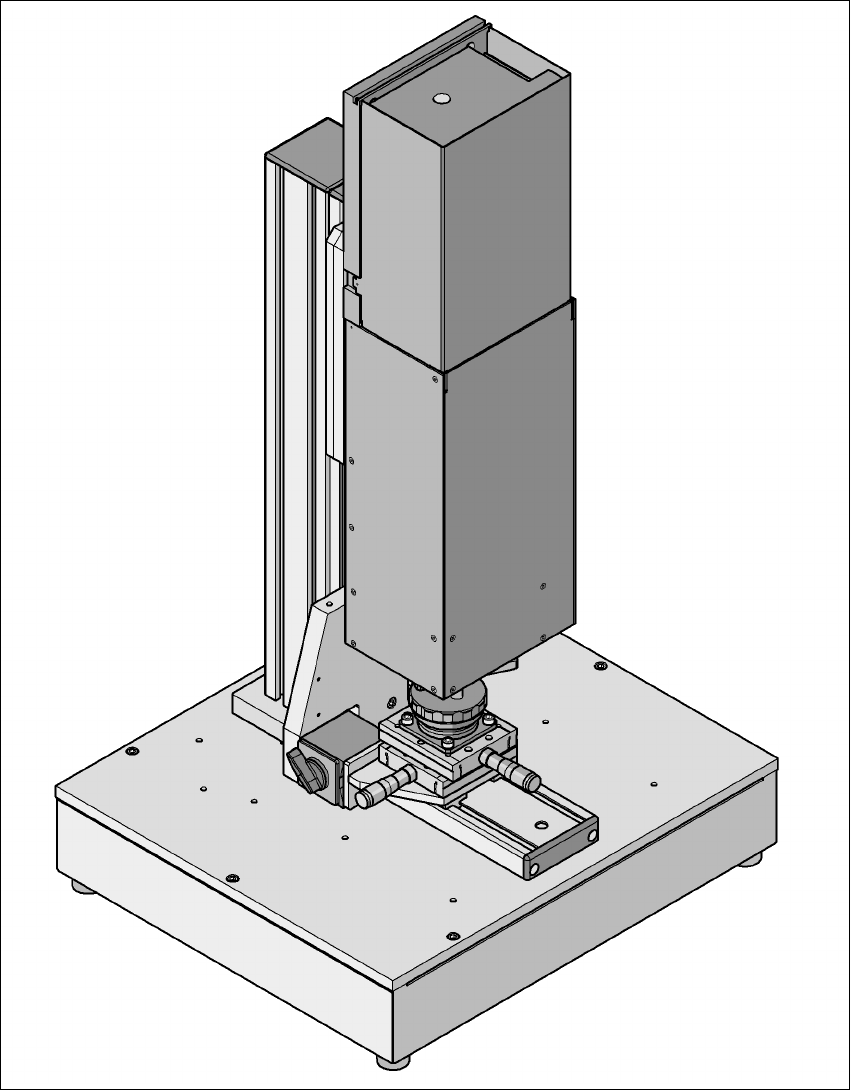

Pис. 6.17 - 1 Станция визуального обучения с камерой для компонентов, тип 36
