Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.5 Указания по безопасности при эксплуатации автомата
63
2.5.6 Инструкции по использованию устройства защиты рук от попадания
внутрь подающего конвейера
ОПАСНОСТЬ ЗАЖИМАНИЯ 2
Устройство защиты рук от попадания внутрь механизма всегда должно устанавливаться на
высоте обрабатываемой печатной платы. При этом зазор между устройством защиты рук от
попадания внутрь механизма и защитной планкой должен быть минимальным! Устройство
защиты рук от попадания внутрь механизма монтируется на подающем конвейере транс-
портера печатных плат.
→Ни в
коем случае не просовывайте пальцы сквозь отверстие устройства защиты рук от
попадания внутрь автомата. Имеется опасность зажимания подъемным столиком.
→ Устанавливайте высоту устройства защиты рук от попадания внутрь механизма на про-
дольных отверстиях таким образом, чтобы не создавались препятствия для транспор-
тировки обрабатываемой печатной платы.
2

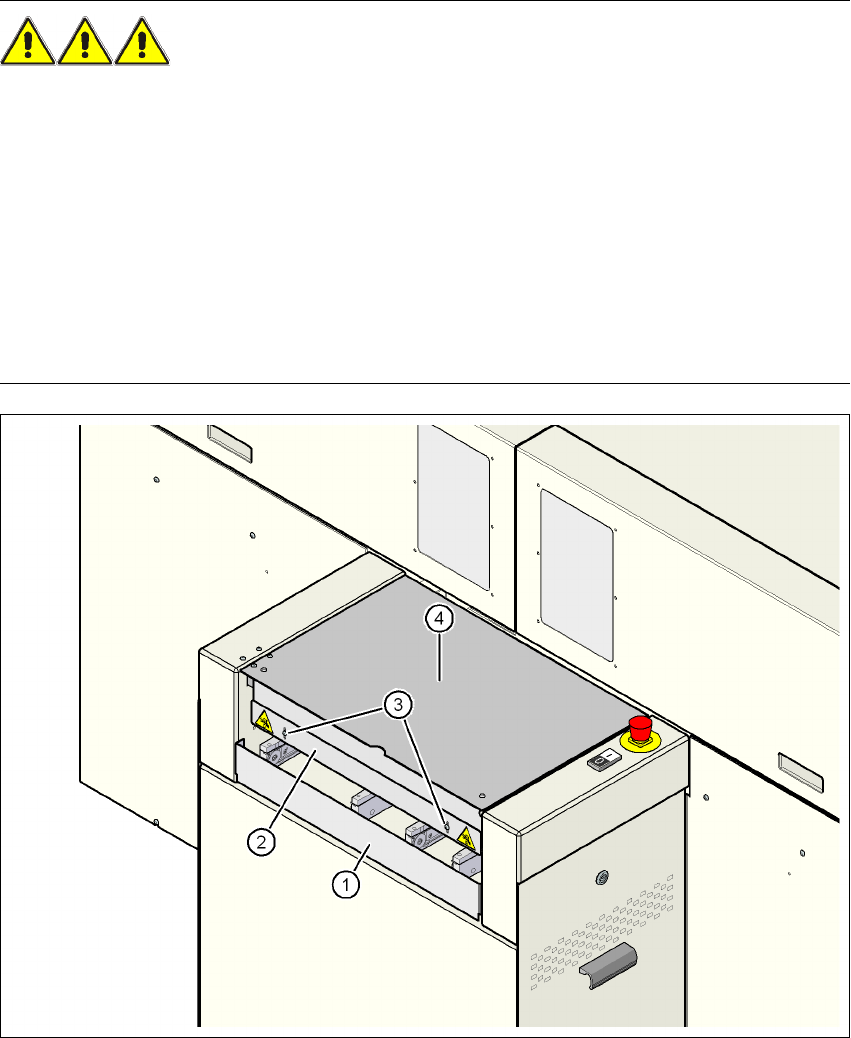

Pис. 2.5 - 4 Устройство защиты рук от попадания внутрь механизма на подающем конвейере автомата
(1) Защитная планка (монтируется жестко)
(2) Устройство защиты рук от попадания внутрь механизма (может настраиваться)
(3) Продольные отверстия для настройки высоты
(4) Крышка
Руководство по эксплуатации SIPLACE D1i/D2i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.5 Указания по безопасности при эксплуатации автомата Издание 10/2012 RU
64
2.5.7 Инструкции по технике безопасности при снимании присосов головок
Collect&Place
ОСТОРОЖНО
ОПАСНОСТЬ ТРАВМИРОВАНИЯ ПАЛЬЦЕВ ОСТРЫМИ ПРИСОСАМИ 2
Не снимайте присосы в положении забора/монтажа (поз. 2 и 4 на рис. 2.5 - 5).
При снимании присосов вручную с пиноли действуйте следующим образом:
→ Переместите пиноль, с которой необходимо снять присос, в положении забора (поз. 1
и 3 на рис. 2.5 - 5
).
→В этом положении снимите присос с пиноли.
2

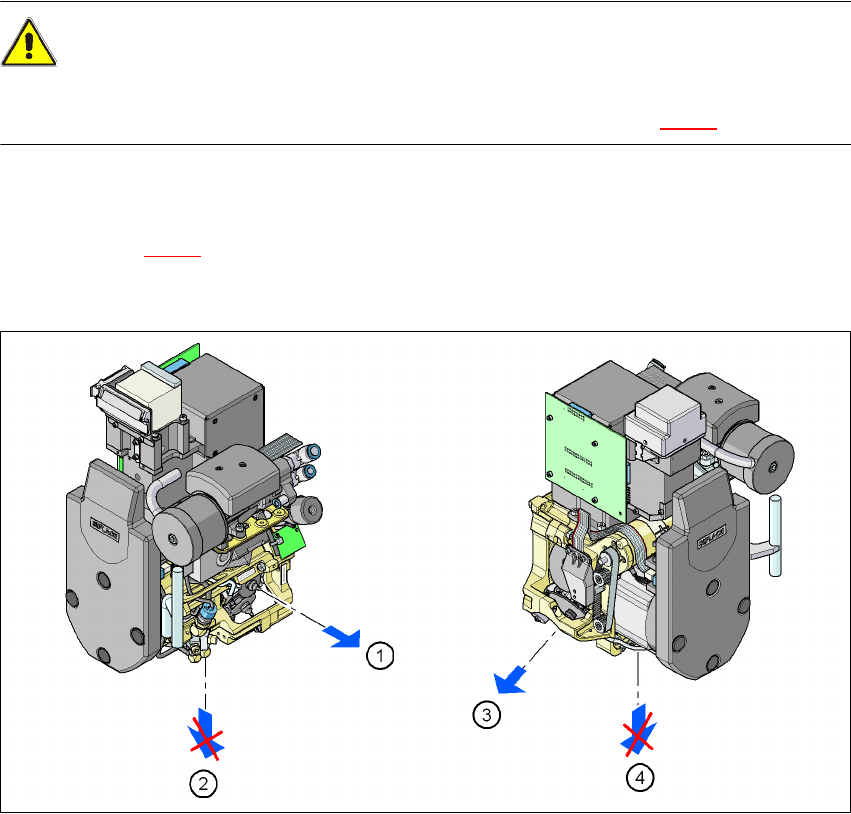

Pис. 2.5 - 5 Положение пиноли при ручной замене присоса
(1) Положение забора для пинолей и присосов, C&P12
(2) Положение забора и монтажа, C&P12
(3) Положение забора для пинолей и присосов, C&P6
(4) Положение забора и монтажа, C&P6
2.5.8 Указание по электростатической безопасности автоматов
→ Используйте только те присосы, которые обозначены как токопроводящие. Только та-
ким образом можно обеспечить электростатическую безопасность автоматов.
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.5 Указания по безопасности при эксплуатации автомата
65
2.5.9 Инструкции по технике безопасности при ручном перемещении
оси Z на головке P&P
ОСТОРОЖНО
ОПАСНОСТЬ ЗАЖИМАНИЯ ПАЛЬЦЕВ НА ГОЛОВКЕ P&P 2
Ни в коем случае не перемещайте вниз ось Z, взявшись рукой за амортизатор возвратного
механизма. Вследствие значительной силы упругости цилиндра при движении амортизато-
ра назад существует риск травмирования пальцев. Это также относится и к внутренней
зоне головки P&P, когда шток поршня возвращается в исходное положение.
2

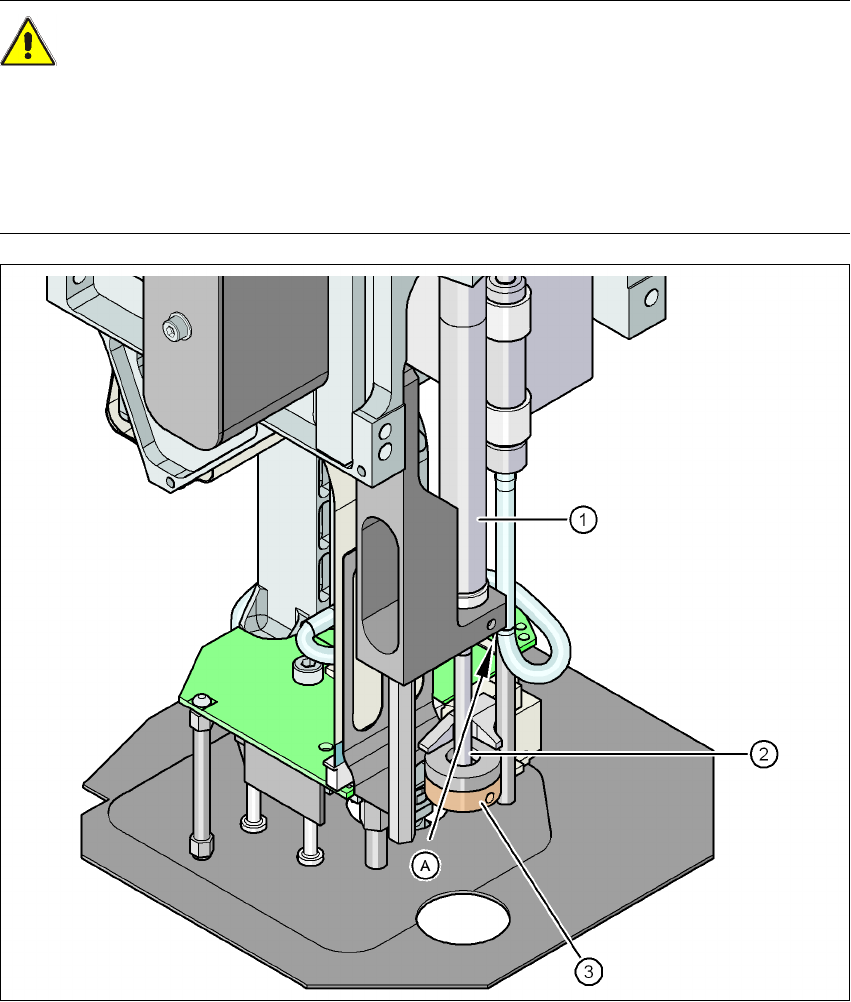

Pис. 2.5 - 6 Опасность зажимания пальцев возвратным устройством на головке P&P
(1) Возвратное устройство, пневмоцилиндр
(2) Шток поршня
(3) Амортизатор возвратного механизма
(A) Место зажимания пальцев
