Руководство по эксплуатации SIPLACE D1i/D2i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.5 Указания по безопасности при эксплуатации автомата Издание 10/2012 RU
64
2.5.7 Инструкции по технике безопасности при снимании присосов головок
Collect&Place
ОСТОРОЖНО
ОПАСНОСТЬ ТРАВМИРОВАНИЯ ПАЛЬЦЕВ ОСТРЫМИ ПРИСОСАМИ 2
Не снимайте присосы в положении забора/монтажа (поз. 2 и 4 на рис. 2.5 - 5).
При снимании присосов вручную с пиноли действуйте следующим образом:
→ Переместите пиноль, с которой необходимо снять присос, в положении забора (поз. 1
и 3 на рис. 2.5 - 5
).
→В этом положении снимите присос с пиноли.
2
Pис. 2.5 - 5 Положение пиноли при ручной замене присоса
(1) Положение забора для пинолей и присосов, C&P12
(2) Положение забора и монтажа, C&P12
(3) Положение забора для пинолей и присосов, C&P6
(4) Положение забора и монтажа, C&P6
2.5.8 Указание по электростатической безопасности автоматов
→ Используйте только те присосы, которые обозначены как токопроводящие. Только та-
ким образом можно обеспечить электростатическую безопасность автоматов.
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.5 Указания по безопасности при эксплуатации автомата
65
2.5.9 Инструкции по технике безопасности при ручном перемещении
оси Z на головке P&P
ОСТОРОЖНО
ОПАСНОСТЬ ЗАЖИМАНИЯ ПАЛЬЦЕВ НА ГОЛОВКЕ P&P 2
Ни в коем случае не перемещайте вниз ось Z, взявшись рукой за амортизатор возвратного
механизма. Вследствие значительной силы упругости цилиндра при движении амортизато-
ра назад существует риск травмирования пальцев. Это также относится и к внутренней
зоне головки P&P, когда шток поршня возвращается в исходное положение.
2
Pис. 2.5 - 6 Опасность зажимания пальцев возвратным устройством на головке P&P
(1) Возвратное устройство, пневмоцилиндр
(2) Шток поршня
(3) Амортизатор возвратного механизма
(A) Место зажимания пальцев
Руководство по эксплуатации SIPLACE D1i/D2i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.5 Указания по безопасности при эксплуатации автомата Издание 10/2012 RU
66
2.5.10 Инструкции по технике безопасности при обращении с резаком
для ленты
2

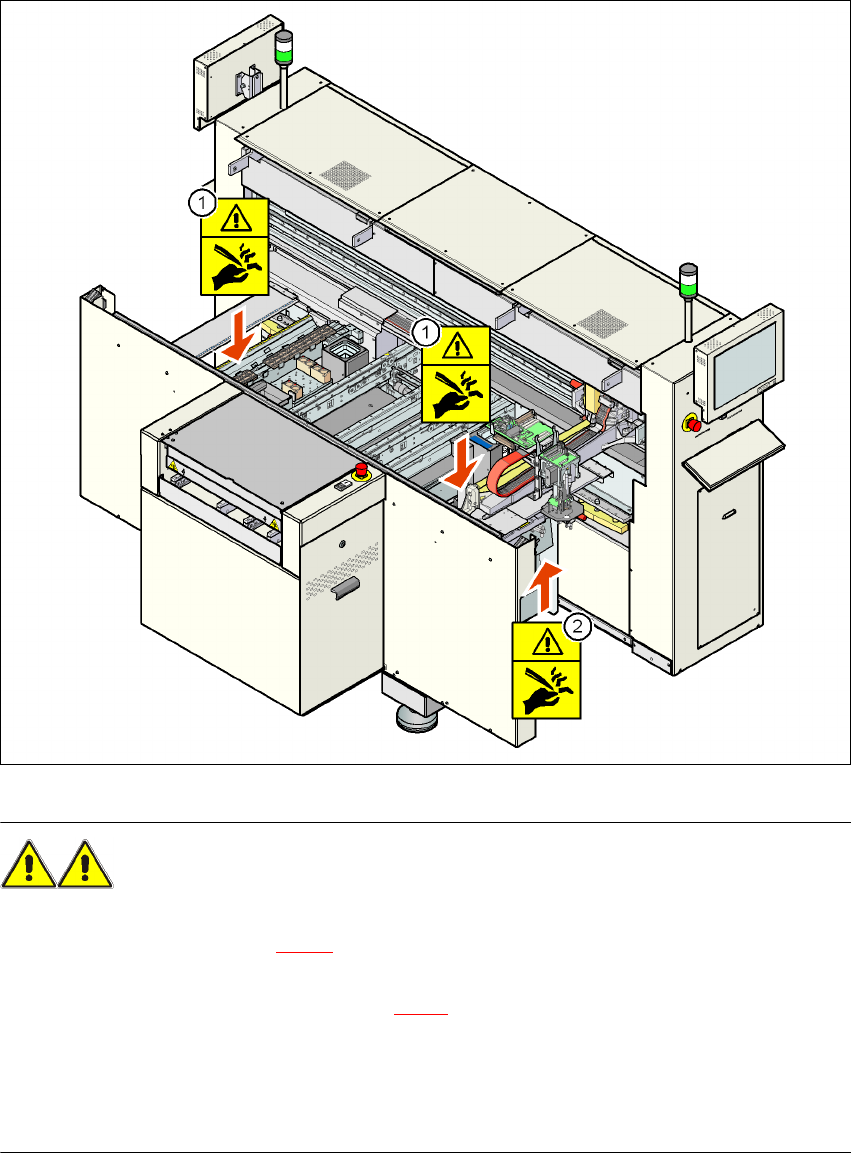

Pис. 2.5 - 7 Инструкции по технике безопасности при обращении с резаком для ленты
ПРЕДУПРЕЖДЕНИЕ - ОПАСНОСТЬ ПОРЕЗА! 2
→Ни в коем случае не просовывайте голую руку сверху в направляющий канал для пус-
той ленты (поз. 1 на рис. 2.5 - 7
), даже если автомат выключен.
→Также не просовывайте при выключенном автомате голую руку снизу в отверстие вы-
броса резака для ленты (поз. 2 на рис. 2.5 - 7
), чтобы, например, извлечь обрезки пустой
ленты.
→При удалении обрезков пустой ленты обязательно выключайте автомат и надевайте
особо прочные защитные перчатки, так как приемные траверсы резака для ленты очень
острые.
