Руководство по эксплуатации SIPLACE D1i/D2i 2 Производственная безопасность ПО - версия SR.605.03 SP2 и выше 2.6 Предохранительные ус тройства Издание 10/2012 RU 68 2 P ис . 2.6 - 2 Крышка на выв одном конв ейере (1) Кры…
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.6 Предохранительные устройства
67
2.6 Предохранительные устройства
2.6.1 Защитные кожухи
2

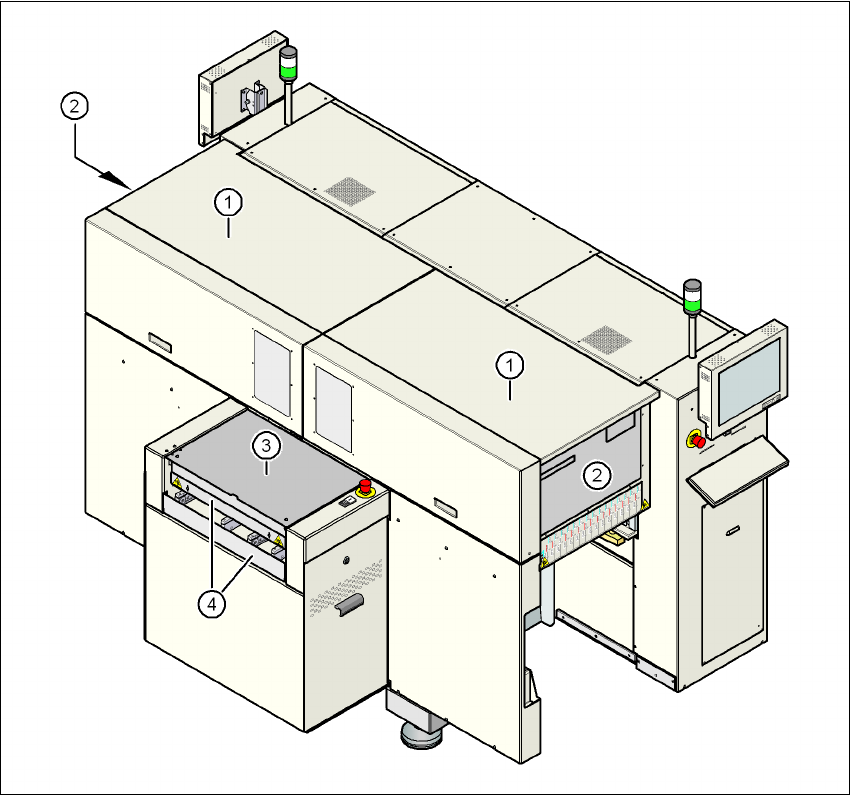

Pис. 2.6 - 1 Защитные кожухи - вид со стороны подачи
(1) Защитные кожухи
(2) Смотровые щитки
(3) Крышка на подающем конвейере
(4) Устройство защиты рук от попадания внутрь механизма на подающем конвейере
Руководство по эксплуатации SIPLACE D1i/D2i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.6 Предохранительные устройства Издание 10/2012 RU
68
2

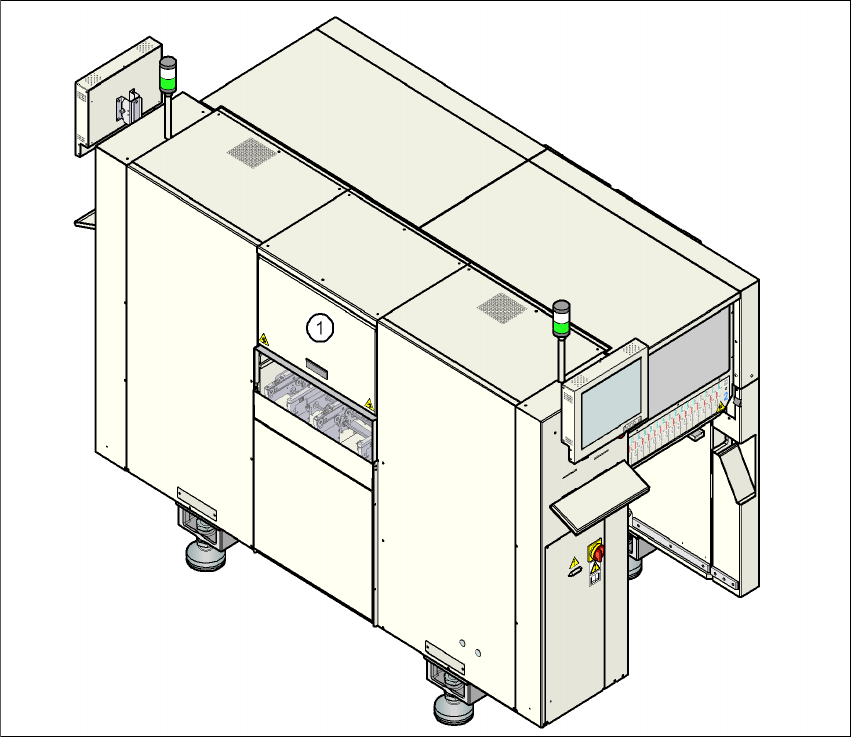

Pис. 2.6 - 2 Крышка на выводном конвейере
(1) Крышка на выводном конвейере - откидывается вовнутрь
Зона движения порталов закрыта двумя откидывающимися вверх защитными кожухами.
Боковые диски препятствуют доступу вовнутрь автомата сбоку. Откидываемая вверх крыш-
ка над подающим конвейером транспортера ПП, устройство защиты рук от попадания
внутрь механизма на подающем конвейере и откидываемая вовнутрь крышка на выводном
конвейере обеспечивают безопасный доступ
к транспортеру печатных плат.
Функционирование 2
При откидывании одного из защитных кожухов вверх, поднимании или откидывании вов-
нутрь крышки на транспортере ПП электроснабжение осей портала немедленно прерыва-
ется. Оси портала останавливаются. На экране появляется сообщение "Закройте кожух".
→ Закройте защитные кожухи и нажмите кнопку пуска для продолжения монтажа.
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.6 Предохранительные устройства
69
2

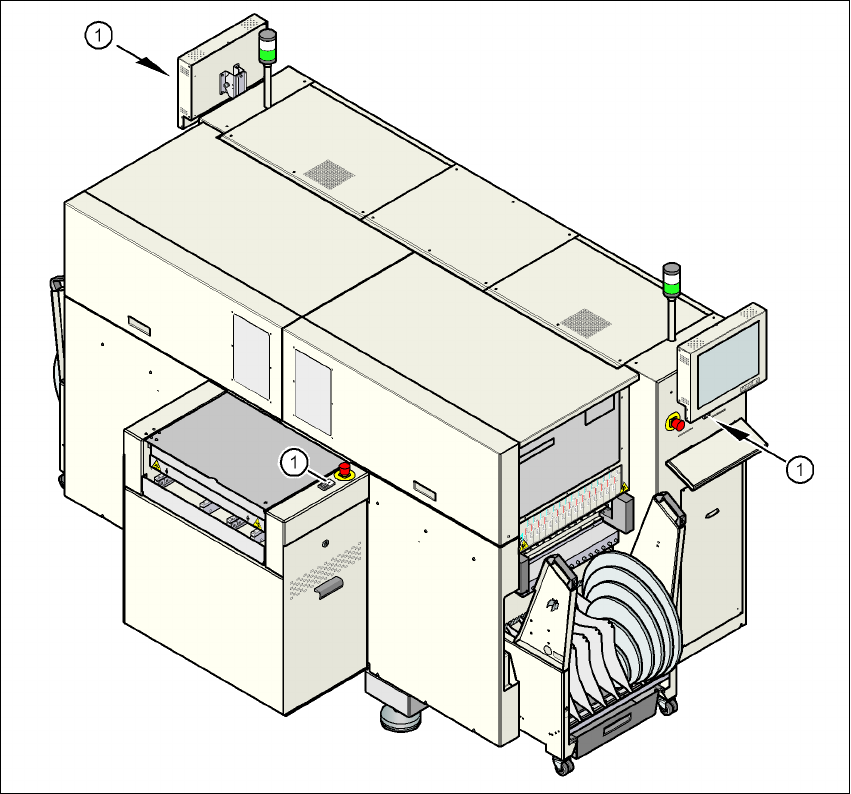

Pис. 2.6 - 3 Расположение кнопки пуска (белая) на автомате
(1) Кнопка пуска (белая) на автомате
