2.6.2.2 Расположение защитных выключателей на автомате
2

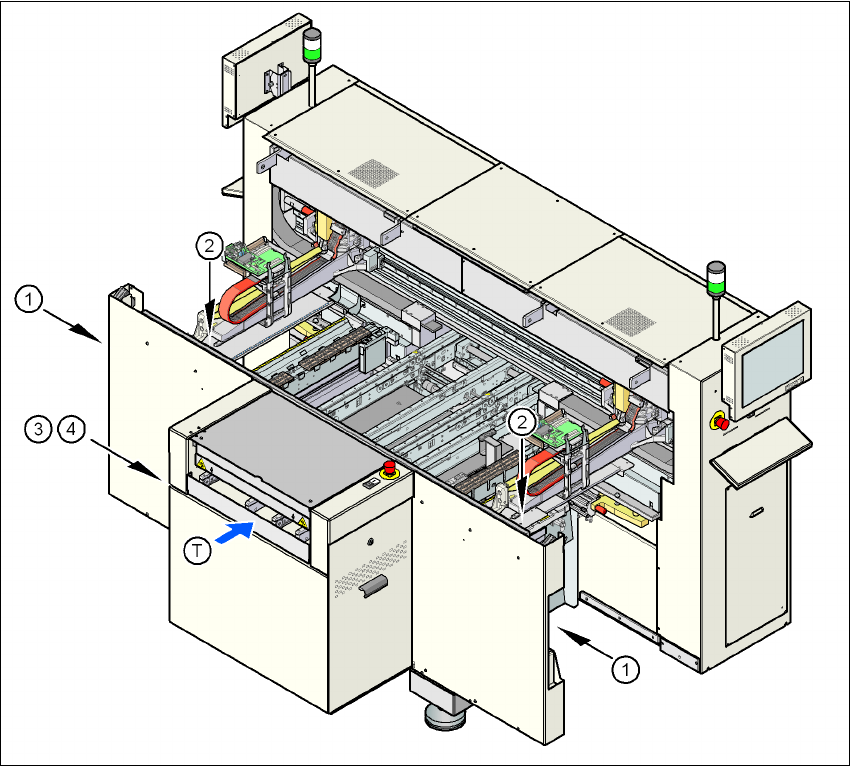

Pис. 2.6 - 6 Расположение защитных выключателей на автомате
2
(1) Выключатель защитного кожуха, место установки 1
(2) Выключатель защитного кожуха, место установки 2
(3) Защитный выключатель для крышки на стороне подаче транспортера ПП
(4) Защитный выключатель для крышки на стороне вывода транспортера ПП
(T) Направление транспортировки ПП
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.6 Предохранительные устройства
73
2.6.2.3 Расположение управляющего компьютера, контроллера машины,
соединительных коробок и кнопок управления тележек для
подачи компонентов
2
Pис. 2.6 - 7 Управляющий компьютер, контроллер машины, соединительные коробки и кнопки
управления тележки для подачи компонентов
(1) Соединительная коробка тележки для подачи компонентов
(2) Кнопка для поднимания столиков компонентов, над ней - защитный кожух
(3) Управляющий компьютер
(4) Контроллер машины
(T) Направление транспортировки ПП
Руководство по эксплуатации SIPLACE D1i/D2i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.6 Предохранительные устройства Издание 10/2012 RU
74
2.6.2.4 Функциональное описание
Главный выключатель в положении ВЫКЛ (поз. 1 на рис.
2.6 - 4, стр. 70) 2
Главный выключатель отключает фазы U, V и W от электросети.
ПРЕДУПРЕЖДЕНИЕ 2
Несмотря на выключение при помощи главного выключателя, на следующих компонентах
системы электроснабжения сохраняется опасное для жизни напряжение:
– Клеммы подачи питания X100 (поз. 3 на рис. 2.6 - 8
, стр. 76)
– Разрядный дроссель Z2 (поз. 5 на рис. 2.6 - 8
, стр. 76), предохранители FU, FV, FW и
FBU (поз. 2 на рис. 2.6 - 8
, стр. 76)
– Сетевой фильтр Z1 (поз. 6 на рис. 2.6 - 8
, страница 76)
– Сервисная розетка BU1 (поз. 4 на рис. 2.6 - 8
, страница 76)
– Клеммы для подсоединения кабеля 1, 3 и 5 главного выключателя S1 (поз. 7 на рис. 2.6
- 8, стр. 76)
– Все отдельные провода, которые находятся под напряжением при нахождении главного
выключателя в положении ВЫКЛ, имеют коричневый цвет.
→Поэтому ненадлежащее обращение с этими автоматами может повлечь за собой
смерть или тяжкие телесные повреждения, а также значительный материальный
ущерб.
→ Соблюдать действующие правила техники безопасности и предписания DIN (прежде
всего стандарта DIN EN 60 204, часть 1) и правила
безопасности, действующие в Ва-
шей стране.
→ Открывать защитные дверцы блока электропитания разрешается только квалифициро-
ванным и соответствующим образом подготовленным специалистам.
Главный выключатель в положении ВКЛ 2
После переведения главного выключателя в положение ВКЛ запускается управляющий
компьютер и контроллер машины. Напряжение подается на все контуры, кроме промежу-
точных для осей портала (200 В) и осей звезд (150 В).
Кнопка останова, черная (поз. 3 на рис. 2.6 - 4, стр. 70 и поз. 3 и 5 на рис. 2.6 - 5, стр. 71)
При помощи данных кнопок автомат выключается.
Кнопка пуска белая (поз. 2 на рис. 2.6 - 4, стр. 70 и поз. 2 и 4 на рис. 2.6 - 5, стр. 71) 2
После перевода главного выключателя в положение ВКЛ необходимо нажать кнопку пуска,
чтобы запустить автомат в режиме монтажа. То же самое необходимо выполнить после от-
крывания защитных кожухов или нажатия кнопки АВАР ОТКЛ.
