2.6.4 Контур АВАР ОТКЛ и сигнальный контур
2.6.4.1 Устройство контура АВАР ОТКЛ
Следующие контакты находятся в последовательной цепи и образуют контур АВАР ОТКЛ:
– Замыкающие контакты обоих выключателей защитного кожуха
– Замыкающие контакты обоих защитных выключателей для крышек над транспортером
ПП
– Замыкающие контакты кнопки АВАР ОТКЛ
– Замыкающие контакты обеих тележек для подачи компонентов
– Каналы 2 и 3 предохранительной комбинации контакторов K1
Если контур АВАР ОТКЛ замкнут, то
на каналы (Channel) 2 и 3 ПКК подается напряже-
ние 24 В. Дополнительно к зеленому светодиоду сетевого контроля загораются оба зе-
леные светодиода каналов 2 и 3. 2
2

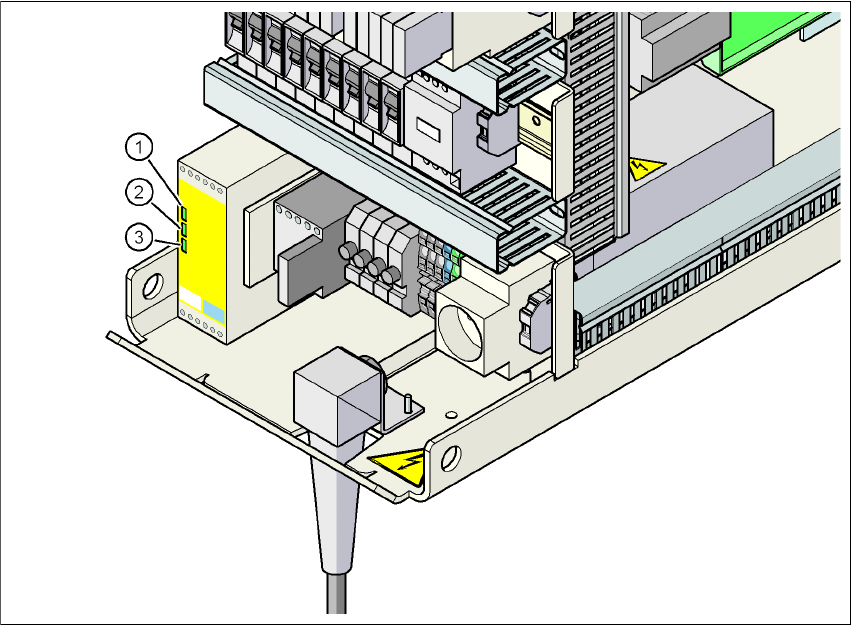

Pис. 2.6 - 9 Сигнальный светодиод на предохранительной комбинации контакторов
(1) Питание
(2) Канал 1
(3) Канал 2
Руководство по эксплуатации SIPLACE D1i/D2i
ПО-версия SR.605.03 SP2 и выше 2 Производственная безопасность
Издание 10/2012 RU 2.6 Предохранительные устройства
79
2.6.4.2 Устройство сигнального контура
Четыре сигнальных контакта защитных кожухов и крышек подключены параллельно и об-
разуют сигнальный контур "Крышка M". При открывании одного или нескольких защитных
кожухов или крышек контакты замыкаются - сигнал 24 В подается в шину CAN и сигнализи-
рует о том, что один из защитных кожухов или крышек открыт/открыта.
Три сигнальных контакта кнопок АВАР ОТКЛ
подключены параллельно и образуют сигналь-
ный контур "Кнопка АВАР ОТКЛ M". При нажатой кнопке АВАР ОТКЛ в шину CAN поступает
сигнал 24 В, сигнализирующий о том, что нажата кнопка АВАР ОТКЛ.
Оба сигнальных контакта тележек подключены последовательно и образуют сигнальный
контур "Столик компонентов M". Если одна тележка для подачи компонентов отсутствует, по
шине CAN проходит
сигнал 0 В. Если состыкованы обе тележки, величина сигнала состав-
ляет ок. 16 В.
2.6.4.3 Функциональное описание контура АВАР ОТКЛ
Для запуска или эксплуатации автомата необходимо выполнить следующие условия:
– Обе тележки для подачи компонентов должны быть пристыкованы и подсоединены.
– Все защитные кожухи должны быть закрыты.
– Обе крышки над транспортером ПП должны быть закрыты.
– Три кнопки АВАР ОТКЛ должны быть разблокированы.
– Должно иметься минимальное рабочее давление воздуха.
– Должен быть
подан сигнал "Разблокирование программного обеспечения". Благодаря
этому контур АВАР ОТКЛ замкнут.
– От блока электропитания подается напряжение 24 В на кнопку пуска и предохранитель-
ную комбинацию контакторов.
– Если теперь нажать одну из кнопок пуска, включается предохранительная комбинация
контакторов ПКК и активирует следующие компоненты:
– напряжение на промежуточном контуре 200 В для усилителя сервопривода
осей
портала
– напряжение на промежуточном контуре 150 В для осей звезд
– Выдвижной блок оси получает сигнал "Активировать сервопривод" - сигнал для
усилителя сервопривода.
– Рабочее напряжение 24 В подается на резаки для пустой ленты.
– Рабочее напряжение 40 В подается на приводы транспортера печатных плат.
– Блок управления транспортера ПП получает сигнал разблокирования для зажима
ПП
, стопора ПП и управления подъемного столика.
После этого машина готова к эксплуатации.
Руководство по эксплуатации SIPLACE D1i/D2i
2 Производственная безопасность ПО-версия SR.605.03 SP2 и выше
2.6 Предохранительные устройства Издание 10/2012 RU
80
2
Pис. 2.6 - 10 Контуры АВАР ОТКЛ
Нажата клавиша пуска
Нет
Нет
Да
Нет
Нет
Да
Да
Нет
Да
2
Активно
ПКК
a
Нет
SZ4
b
Да
Напряжение
Ось Y0 В
Ось X0 В
Ось звезды 0 В
Ось DP 40 В-
Ось Z40 В-
Активно
Транспортер ПП Да
Подъемный столик Нет
Зажим ПП Нет
Настройка ширины Нет
Лазерный свет. затвор Нет
Резак для пуст. ленты Нет
2
Активно
ПКК
a
Нет
SZ4
b
Нет
Напряжение
Ось Y0 В
Ось X0 В
Ось звезды 0 В
Ось DP 40 В-
Ось Z40 В-
Активно
Транспортер ПП Нет
Подъемный столик Нет
Зажим ПП Нет
Настройка ширины Нет
Лазерный свет. затвор Нет
Резак для пуст. ленты Нет
a) Предохранительная комбинация контакторов ПКК K1
b) Контактор SZ4
Да
Мин. давл.
сжатого воздуха 0,55 MПa
(5,5 бар)?
Нажата
кнопка АВАР ОТКЛ?
Открыт защитный кожух?
Блокировка
на панели управления
активирована?
2
Активно
ПКК
a
Да
SZ4
b
Да
Напряжение
Ось Y200 В-
Ось X200 В-
Ось звезды 150 В-
Ось DP 40 В-
Ось Z40 В-
Активно
Транспортер ПП Да
Подъемный столик Да
Зажим ПП Да
Настройка ширины Да
Лазерный свет. затвор Да
Резак для пуст. ленты Да
Контур
АВАР ОТКЛ
к тележке для подачи компо-
нентов разорван?
