6- 23 按下覆盖按钮则显示以下画面 对该元件可以使用的吸嘴编号和覆盖内容进行编辑、追加、删除。 复选框中被勾选的吸嘴为优先吸嘴。 指定喷嘴编号。 请单击鼠标右键并 选择一个导入的喷 嘴。 指定供料器的覆盖率。 如果胶带宽度为 8 mm ， 请单击鼠标右键并选择 “高 速 2 ”，“高速”，“中速”或 “低速”。 如果胶带宽度不是 8 mm ，请选择 “高速 2 ” ，“ 中 速”或“低速”。
6-22

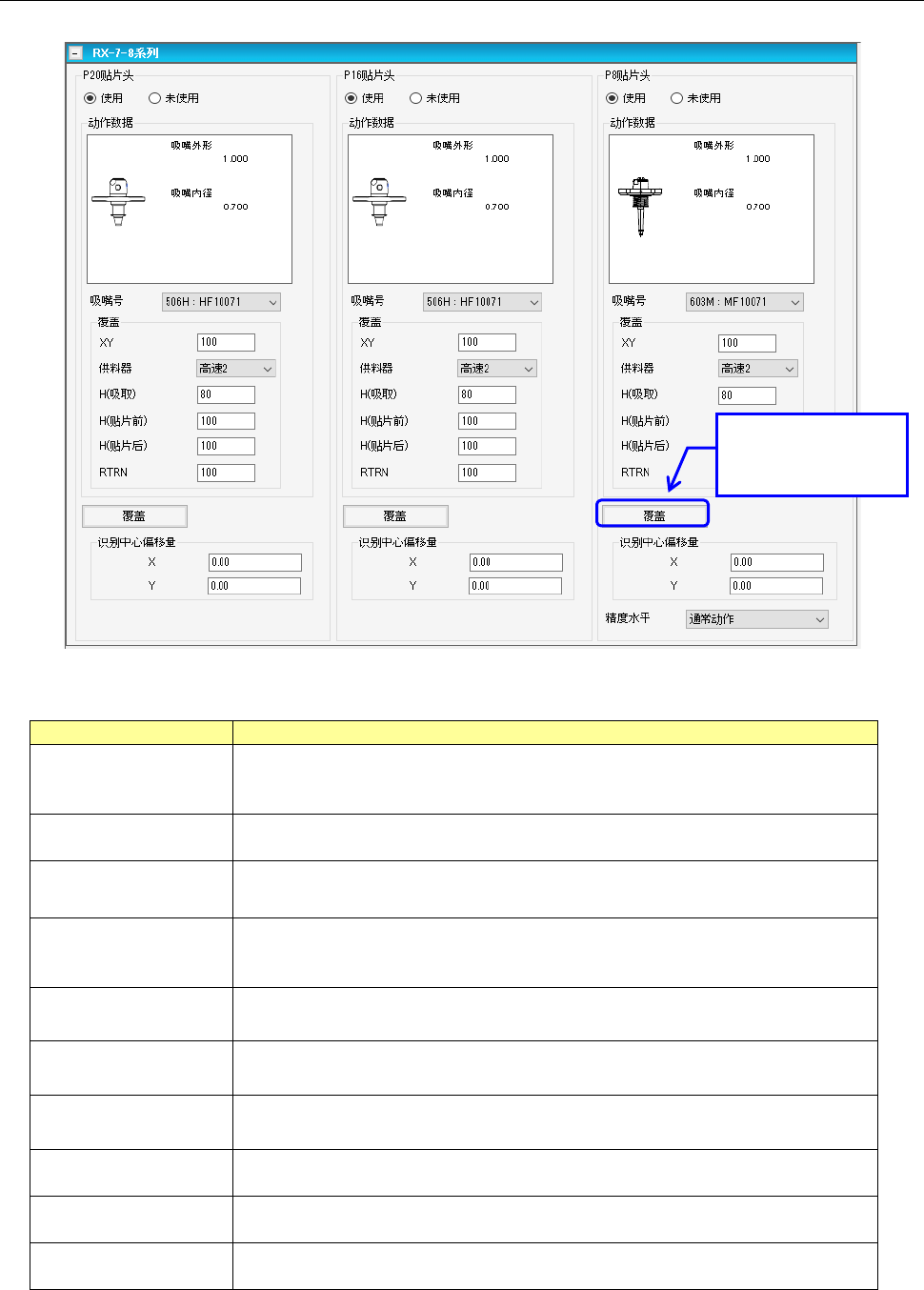

6-2-17 图像定心 (RX-7-8 系列)
图像定心（RX-7-8 系列）画面，可设置有关 RX-7-8 系列固有的数据。
分别设置 P20 贴片头、P16 贴片头、P8 贴片头。
项目
内容
使用/未使用
选择是否使用
RX-7-8
系列的图像对中心信息。
※设定为｢未使用｣，则程序编辑要调用元件数据时未设定对中心，请在元件数据
库设定为「使用」后再调出
动作数据
吸嘴号
优先吸嘴从下拉选择框的下拉项目中进行选择。
动作数据
覆盖:XY
输入 XY 的覆盖率。
输入范围为 1～100。
动作数据
覆盖:供料器
输入供料器的覆盖率。
胶带宽度为 8mm 时，从「高速 2」「高速」「中速」「低速」中选择。
其他情况下，从「高速
2
」「中速」「低速」中选择。
动作数据
覆盖:H(吸取)
输入 H(吸取)的覆盖率。
输入范围为 1～100。
动作数据
覆盖:H(贴片前)
输入 H(贴片前)的覆盖率。
输入范围为 1～100。
动作数据
覆盖:H(贴片后)
输入 H(贴片后)的覆盖率。
输入范围为 1～100。
动作数据
覆盖：
RTRN
输入
RTRN
的覆盖率。
输入范围为
1
～
100
。
识别中心偏移量 XY
输入图像识别时距离元件中心的偏移量。
输入范围为
-999.99
～
999.99
。
精度水平
适用于贴片时要求高位置决定精度的元件。
从「通常动作」「高精度动作」中选择。
对该元件可以使用的
吸嘴编号和覆盖内容
进行编辑、追加、删除。
6-23

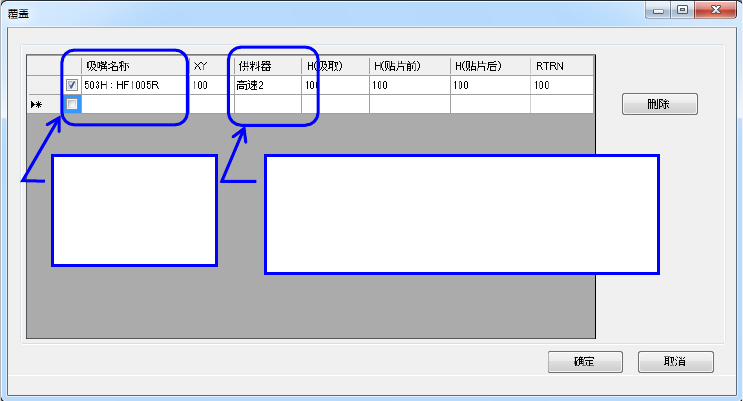

按下覆盖按钮则显示以下画面
对该元件可以使用的吸嘴编号和覆盖内容进行编辑、追加、删除。
复选框中被勾选的吸嘴为优先吸嘴。
指定喷嘴编号。
请单击鼠标右键并
选择一个导入的喷
嘴。
指定供料器的覆盖率。
如果胶带宽度为 8 mm，请单击鼠标右键并选择“高
速 2”，“高速”，“中速”或“低速”。
如果胶带宽度不是 8 mm，请选择“高速 2”，“中
速”或“低速”。
6-24

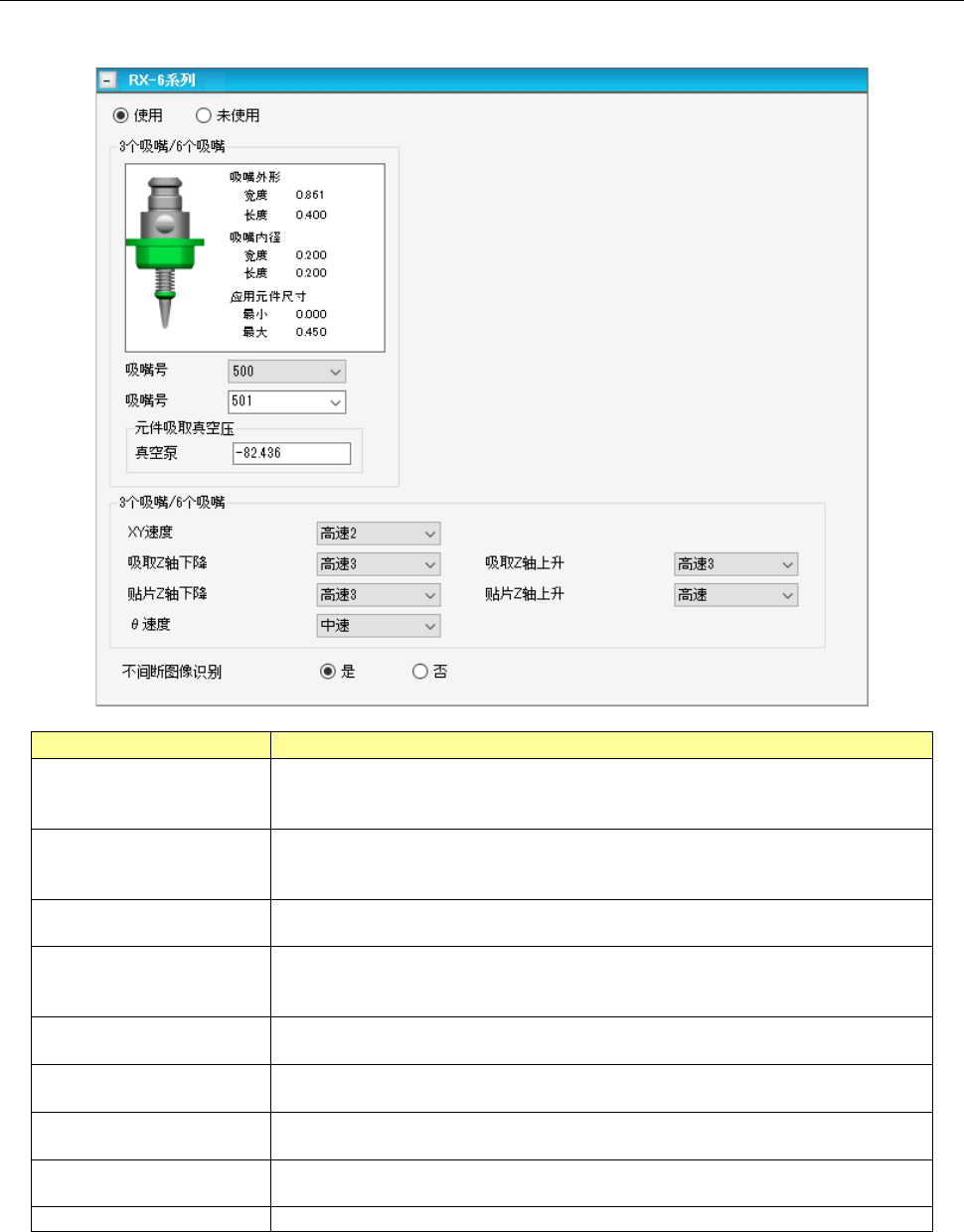

6-2-18 图像定心 (RX-6 系列)
图像定心（RX-6 系列）画面，可设置有关 RX-6 系列固有的数据。
项目
内容
使用/未使用
选择是否使用
RX-6
系列的图像定心信息。
※如果设定为「未使用」，在编辑程序中调出元件数据时，由于未设置定心，因此
请在元件数据库中设定为「使用」后再调出。
吸嘴号
从组合框的下拉列表选择吸嘴号的号码范围。
根据选择内容吸嘴号组合框的内容会变化。
默认值根据元件类型与外形尺寸决定。
吸嘴号
从组合框的下拉列表中选择吸取时的吸嘴号。
默认值，根据元件类型及外形尺寸决定。
元件吸取真空压
真空泵
输入吸取时的真空压。
默认值，根据元件类型及外形尺寸决定。
输入的值有时被取整。
XY 速度
通过组合框选择取得图像后移动到校正贴片位置的
XY
加速度。
默认值，根据元件类型及外形尺寸决定。
吸取 Z 轴下降/上升
通过组合框选择吸取
Z
轴下降及上升时的加速度。
默认值，根据元件类型及外形尺寸决定。
贴片 Z 轴下降/上升
通过组合框选择贴片
Z
轴下降及上升时的加速度。
默认值，根据元件类型及外形尺寸决定。
θ 速度
通过组合框选择
θ
旋转速度。
默认值，根据元件类型及外形尺寸决定。
不间断图像识别
选择是否进行不间断图像识别。
