6- 24 6-2- 18 图像定心 (RX -6 系列 ) 图像定心（ RX -6 系列）画面，可设置有关 RX -6 系列固有的数据。 项目 内容 使用 / 未使用 选择是否使用 RX -6 系列的图像定心信息。 ※如果设定为「未使用」 ，在编辑程序中调出元件数据时，由于未设置定心，因此 请在元件数据库中设定为「使用」后再调出。 吸嘴号 从组合框的下拉列表选择吸嘴号的号码范围。 根据选择内容吸嘴号组合框的内容会变化。 默认值根据元件…
6-23
按下覆盖按钮则显示以下画面
对该元件可以使用的吸嘴编号和覆盖内容进行编辑、追加、删除。
复选框中被勾选的吸嘴为优先吸嘴。
指定喷嘴编号。
请单击鼠标右键并
选择一个导入的喷
嘴。
指定供料器的覆盖率。
如果胶带宽度为 8 mm，请单击鼠标右键并选择“高
速 2”，“高速”，“中速”或“低速”。
如果胶带宽度不是 8 mm，请选择“高速 2”，“中
速”或“低速”。
6-24
6-2-18 图像定心 (RX-6 系列)
图像定心（RX-6 系列）画面，可设置有关 RX-6 系列固有的数据。
项目
内容
使用/未使用
选择是否使用
RX-6
系列的图像定心信息。
※如果设定为「未使用」，在编辑程序中调出元件数据时，由于未设置定心，因此
请在元件数据库中设定为「使用」后再调出。
吸嘴号
从组合框的下拉列表选择吸嘴号的号码范围。
根据选择内容吸嘴号组合框的内容会变化。
默认值根据元件类型与外形尺寸决定。
吸嘴号
从组合框的下拉列表中选择吸取时的吸嘴号。
默认值，根据元件类型及外形尺寸决定。
元件吸取真空压
真空泵
输入吸取时的真空压。
默认值，根据元件类型及外形尺寸决定。
输入的值有时被取整。
XY 速度
通过组合框选择取得图像后移动到校正贴片位置的
XY
加速度。
默认值，根据元件类型及外形尺寸决定。
吸取 Z 轴下降/上升
通过组合框选择吸取
Z
轴下降及上升时的加速度。
默认值，根据元件类型及外形尺寸决定。
贴片 Z 轴下降/上升
通过组合框选择贴片
Z
轴下降及上升时的加速度。
默认值，根据元件类型及外形尺寸决定。
θ 速度
通过组合框选择
θ
旋转速度。
默认值，根据元件类型及外形尺寸决定。
不间断图像识别
选择是否进行不间断图像识别。
6-25

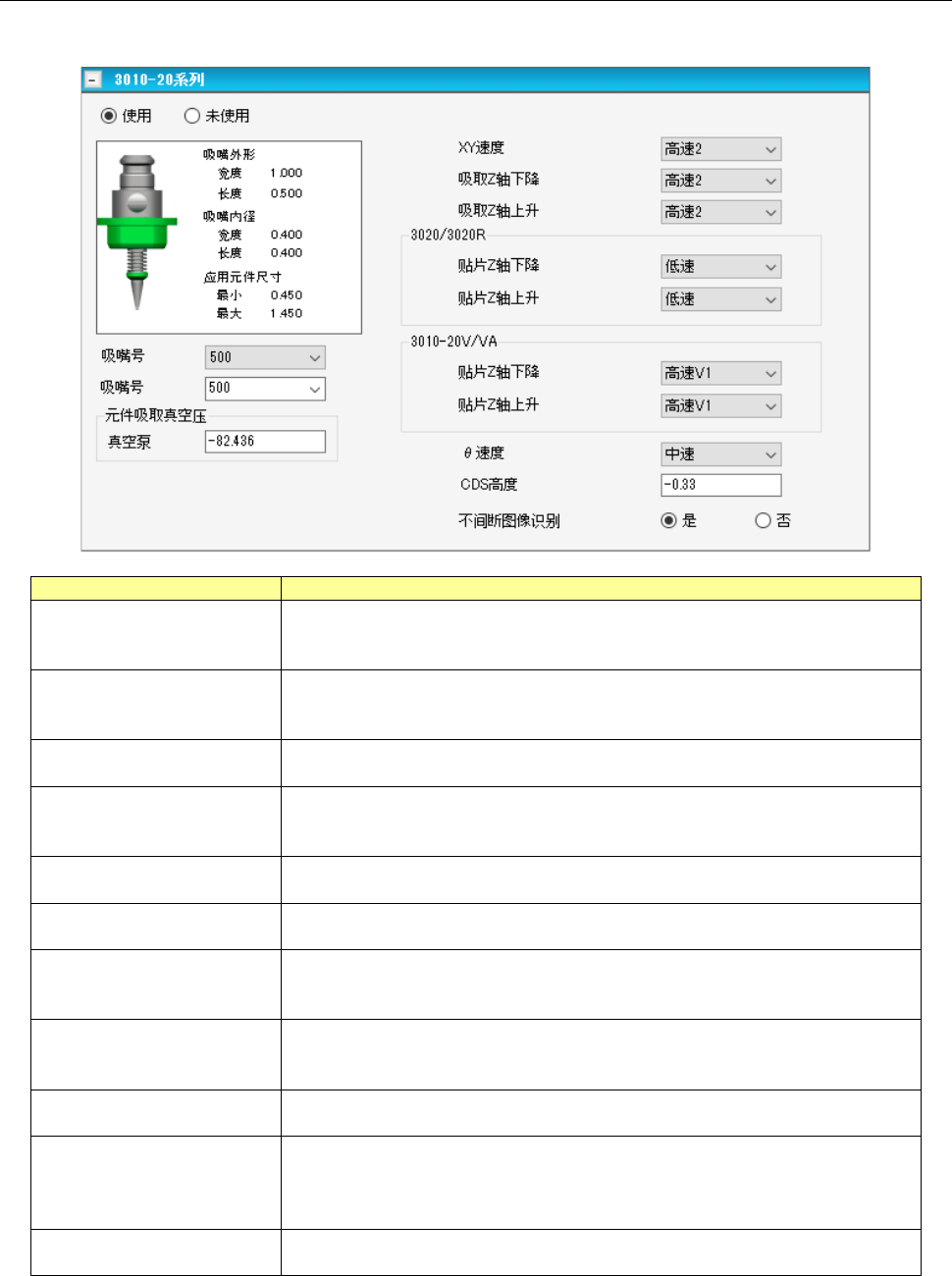

6-2-19 图像定心 (3010-20 系列)
图像定心（3010-20 系列）画面，可设置 3010-20 系列固有的有关数据。
项目
内容
使用/未使用
选择是否使用
3010-20
系列的图像定心信息。
※
如果设定为「未使用」，在编辑程序中调出元件数据时，由于未设置定心，因此
请在元件数据库中设定为「使用」后再调出。
吸嘴号（号码范围）
从组合框的下拉列表选择吸嘴号的号码范围。
根据选择内容吸嘴号码范围组合框的内容会变化。
默认值根据元件类型与外形尺寸决定。
吸嘴号
从组合框的下拉列表里选择吸取时的吸嘴号。
默认值根据元件类型及外形尺寸决定。
元件吸取真空压
真空泵
输入吸取时的真空压。
默认值根据元件类型及外形尺寸决定。
输入的值有时被取整。
XY 速度
用组合框选择取得图像后移动到校正贴片位置的
XY
的加速度。
默认值根据元件类型及外形尺寸决定。
吸取 Z 轴下降/上升
用组合框选择吸取的
Z
轴下降及上升时的加速度。
默认值根据元件类型及外形尺寸决定。
贴片 Z 轴下降/上升
(3020/3020R)
用组合框选择贴片的
Z
轴下降及上升时的加速度。
默认值根据元件类型及外形尺寸决定。
此项目在
3020/3020R
中有效。
贴片 Z 轴下降/上升
(3010/3020V/3020VR)
用组合框选择贴片的
Z
轴下降及上升时的加速度。
默认值根据元件类型及外形尺寸决定。
此项目在
3010/3020V/3020VR
中有效。
θ 速度
用组合框选择
θ
旋转速度。
默认值根据元件类型及外形尺寸决定。
CDS 高度
设置使用
IC Head
时用于判断有无元件的
CDS
高度。
输入范围为 -25.00mm～10.00mm。
默认值根据元件类型决定，仅当元件类型为 PLCC(QFJ)时，为-(元件高度
x1/3)mm
。
不间断生产图像识别
设置是否进行不间断生产图像识别。
3010/3020V/3020VR
时有效。
