6-31

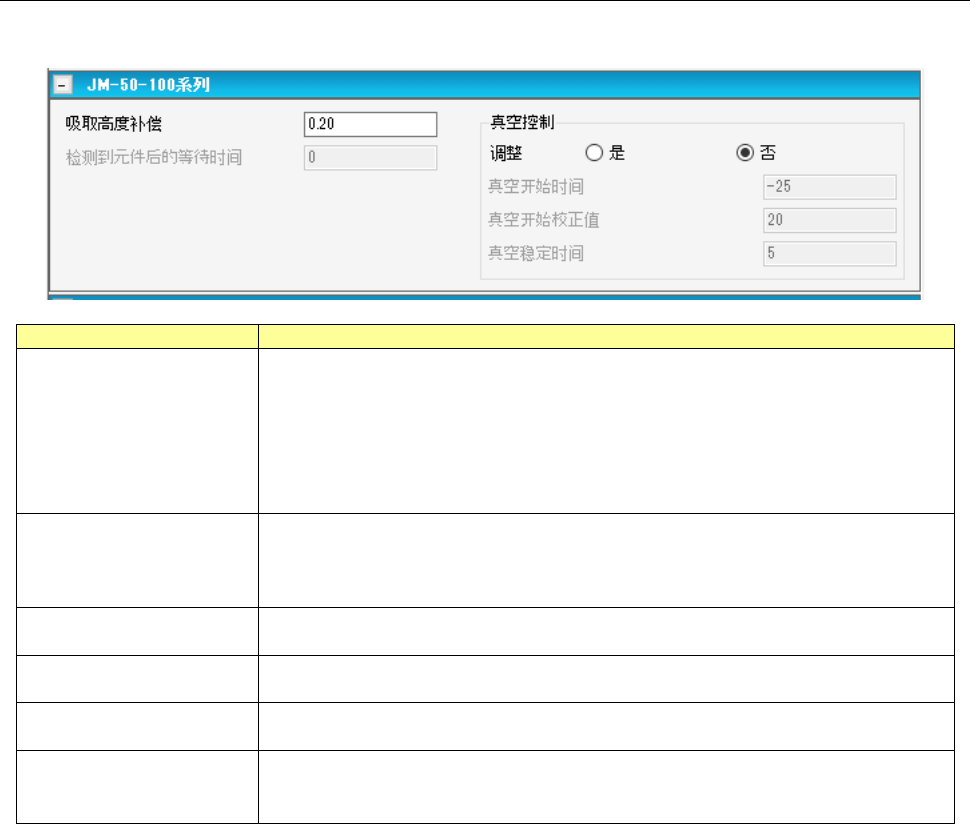

6-2-25 吸取条件 (JM-50-100 系列)
吸取条件（JM-50-100 系列）画面，可设置 JM-50-100 系列固有数据。
项目
内容
吸取高度补偿
以行程量（
mm
）输入吸取时吸嘴前端的推进量。
・控制方式为「行程」时，
输入范围 ： –6.500～6.500mm
默认值 ： 0.200mm
使用夹持吸嘴时 ： 0.200mm
包装为「托盘」 ： 1.000mm
外形尺寸短边不足
0.450mm
时
：
0.000mm
真空控制
调整
用单选按钮选择吸取时是否调整真空时间。
默认值为「否」。
将「否」更改为「是」时，真空控制的真空开始时间、真空开始校正值、真空稳定时
间会被重新设置为默认值。
真空控制
真空开始时间
真空控制的调整选择为「是」时，可输入此项，输入真空开始的时间。
输入范围为
-30000
～
30000ms
。
默认值根据元件类型决定。
真空控制
真空开始校正值
真空控制的调整选择为「是」时，可输入此项，输入真空开始时间的校正值。
输入范围为
-30000
～
30000ms
。
默认值根据元件类型决定。
真空控制
真空稳定时间
真空控制的调整选择为「是」时，可输入此项，输入真空稳定的时间。
输入范围为
0
～
30000ms
。
默认值根据元件类型决定。
检测到元件后的等待时间
设定检测到元件后到吸取的等待时间。
输入范围为 0～30000ms。默认值为 0ms。
※仅包装形式为「料管」或「
INS
散装」时可以设定。
6-32

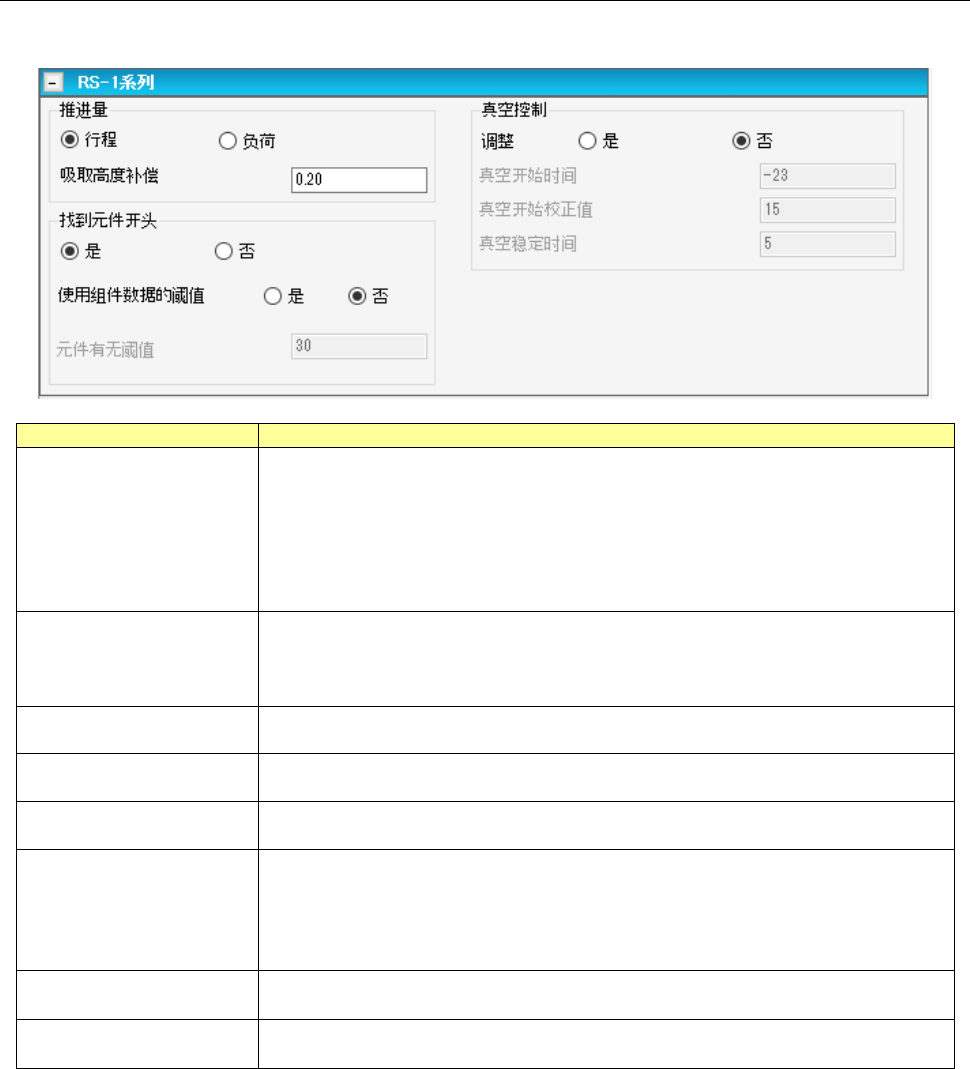

6-2-26 吸取条件 (RS-1 系列)
吸取条件（RS-1 系列）画面，可设置 RS-1 系列固有数据。
项目
内容
吸取高度补偿
以行程量（
mm
）输入吸取时吸嘴前端的推进量。
・控制方式为「行程」时，
输入范围 ： –6.500～6.500mm
默认值 ： 0.200mm
使用夹持吸嘴时 ： 0.200mm
包装为「托盘」 ： 1.000mm
外形尺寸短边不足
0.450mm
时
：
0.000mm
真空控制
调整
用单选按钮选择吸取时是否调整真空时间。
默认值为「否」。
将「否」更改为「是」时，真空控制的真空开始时间、真空开始校正值、真空稳定时
间会被重新设置为默认值。
真空控制
真空开始时间
真空控制的调整选择为「是」时，可输入此项，输入真空开始的时间。
输入范围为
-30000
～
30000ms
。
默认值根据元件类型决定。
真空控制
真空开始校正值
真空控制的调整选择为「是」时，可输入此项，输入真空开始时间的校正值。
输入范围为
-30000
～
30000ms
。
默认值根据元件类型决定。
真空控制
真空稳定时间
真空控制的调整选择为「是」时，可输入此项，输入真空稳定的时间。
输入范围为
0
～
30000ms
。
默认值根据元件类型决定。
找到元件开头
使用单选按钮选择找到元件开头。
方形芯片，
馈线 8mm 纸带，8mm 压纹胶带、
元件尺寸为 0.350mm≦长边≦3.400mm。仅在 0.100≦短边≦1.800mm 时有效。
默认值为「是」
使用组件数据的阈值
使用单选按钮选择使用组件数据的阈值。（阈值用元件数据设置）
默认值为「否」
元件有无阈值
输入有无元件的阈值。
默认值为「
30
」
6-33

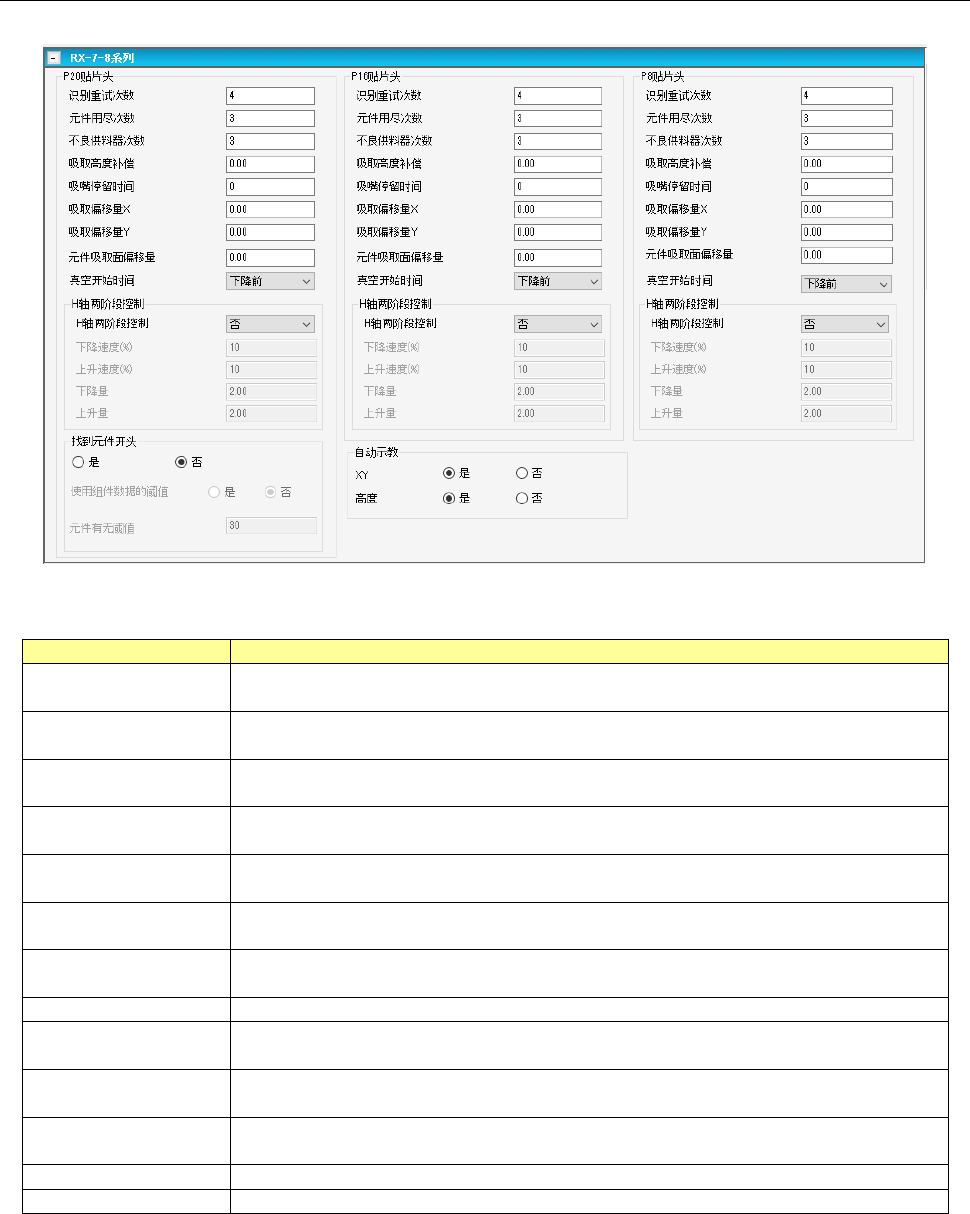

6-2-27 吸取条件 (RX-7-8 系列)
吸取条件（RX-7-8 系列）画面，是对有关 RX-7-8 系列固有的数据进行设定的画面。
分别设置 P20 贴片头、P16 贴片头、P8 贴片头。
项目
内容
识别重试次数
设定识别重试次数。
输入范围为
0
～
9
。（默认值：
4
）
元件用尽次数
设定作为元件用尽的计数次数。
输入范围为
1
～
9
。（默认值：
3
）
不良供料器次数
设定作为不良供料器的计数次数。
输入范围为
0
～
9
。（默认值：
3
）
吸取压入量
设定供料器行走面高度的偏移量。
输入范围为
-1.00
～
10.50
。（默认值：
0.00
）
吸嘴停留时间
为了确保吸取动作，设定吸嘴在吸取位置（下降位置）的停止时间。
输入范围为
0
～
9999
。
吸取偏移量 X,Y
部设定从元件中心移动到吸取位置的
XY
方向的偏移量。
输入范围为
-999.99
～
999.99
。（默认值：
0.00
）
元件吸取面偏移量
设定元件上面的高度到元件吸取面的高度。
输入范围为
-999.99
～
999.99
。（默认值：
0.00
）
真空开始时间
选用的是喷嘴之前下降真空和喷嘴后下降真空。默认值是之前下降。
H 轴两阶段控制
指定是否将吸附时的喷嘴速度设置为两阶段控制。
在两阶段控制的情况下，分别输入上升和下降的高度和速度。
下降速度(%)
输入下降时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的覆盖速度所设定的
[H (
吸取
)]
值更慢的速度。
上升速度(%)
输入上升时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的覆盖速度所设定的
[H (
吸取
)]
值更慢的速度。
下降量
输入希望在下降的时间来改变速度的高度。
上升量
输入希望在上升的时间来改变速度的高度。
