6-2-27 吸取条件 (RX-7-8 系列)
吸取条件（RX-7-8 系列）画面，是对有关 RX-7-8 系列固有的数据进行设定的画面。
分别设置 P20 贴片头、P16 贴片头、P8 贴片头。
项目
内容
识别重试次数
设定识别重试次数。
输入范围为
0
～
9
。（默认值：
4
）
元件用尽次数
设定作为元件用尽的计数次数。
输入范围为
1
～
9
。（默认值：
3
）
不良供料器次数
设定作为不良供料器的计数次数。
输入范围为
0
～
9
。（默认值：
3
）
吸取压入量
设定供料器行走面高度的偏移量。
输入范围为
-1.00
～
10.50
。（默认值：
0.00
）
吸嘴停留时间
为了确保吸取动作，设定吸嘴在吸取位置（下降位置）的停止时间。
输入范围为
0
～
9999
。
吸取偏移量 X,Y
部设定从元件中心移动到吸取位置的
XY
方向的偏移量。
输入范围为
-999.99
～
999.99
。（默认值：
0.00
）
元件吸取面偏移量
设定元件上面的高度到元件吸取面的高度。
输入范围为
-999.99
～
999.99
。（默认值：
0.00
）
真空开始时间
选用的是喷嘴之前下降真空和喷嘴后下降真空。默认值是之前下降。
H 轴两阶段控制
指定是否将吸附时的喷嘴速度设置为两阶段控制。
在两阶段控制的情况下，分别输入上升和下降的高度和速度。
下降速度(%)
输入下降时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的覆盖速度所设定的
[H (
吸取
)]
值更慢的速度。
上升速度(%)
输入上升时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的覆盖速度所设定的
[H (
吸取
)]
值更慢的速度。
下降量
输入希望在下降的时间来改变速度的高度。
上升量
输入希望在上升的时间来改变速度的高度。
6-34
对 P20 贴片头、P16 贴片头、P8 贴片头共同的项目进行设定。
项目
内容
自动示教 X,Y
设定生产时的自动空洞教育的执行存在。
在长边不到 2.00mm，短边缘不到 1.20mm，形状种小费零部件，货物姿态带子，8mm 报
纸，供应角度 0°的条件准备齐全了的时候，变得可以选择。
以设定状态是「是」。
在不可选择的时候，变成「否」固定。
自动示教高度
设定是否在从馈线进行零部件吸收的时候执行出自
HMS
的零部件外表的高度的计测。
以设定状态是「是」。
P20 贴片头的设定项目。
项目
内容
找到元件开头
使用单选按钮选择找到元件开头。
方形芯片，
馈线 8mm 纸带，
元件尺寸为 0.30mm≦长边≦3.40mm。仅在 0.10≦短边≦1.80mm 时有效。
默认值为「是」。
使用组件数据的阈值
使用单选按钮选择使用组件数据的阈值。（阈值用元件数据设置）
默认值为「否」。
元件有无阈值
输入有无元件的阈值。
默认值为「30」。
6-35

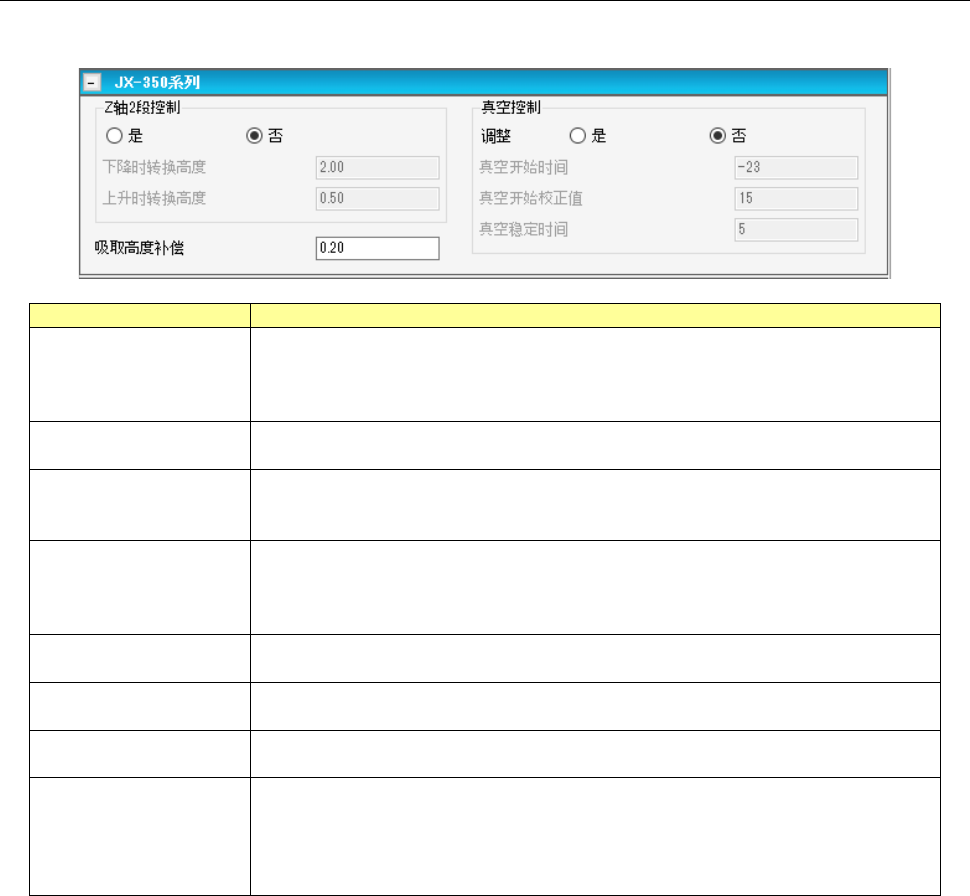

6-2-28 吸取条件 (JX-350 系列)
吸取条件（JX-350 系列）画面，是对有关 JX-350 系列固有的数据进行设定的画面。
项目
内容
Z
轴
2
段控制
是/否
通过单选按钮选择是否进行
Z
轴的
2
段控制。
默认值为｢否｣。
从｢否｣更改为｢是｣时，Z 轴 2 段控制的下降时转换高度、上升时转换高度会被重新设
定为默认值。
Z
轴
2
段控制
下降时转换高度
Z
轴
2
段控制选择为｢是｣时，此项会变为可输入状态，输入吸嘴下降时的转换高度。
输入范围为
0.00
～
6.00mm
（默认值：
2.00mm
）。
Z
轴
2
段控制
上升时转换高度
Z
轴
2
段控制选择为｢是｣时，此项会变为可输入状态，输入吸嘴上升时的转换高度。
输入范围为 0.00～6.00mm （默认值：0.50mm(仅方形芯片)、2.00mm(方形芯片以
外
)
）。
真空控制
调整
通过单选按钮选择是否调整吸取时的真空时间。
默认值为｢否｣。
从｢否｣更改为｢是｣时，真空控制的真空开始时间、真空开始校正值、真空稳定时间会
被重新设定为默认值。
真空控制
真空开始时间
真空控制的调整选择为｢是｣时，此项会变为可输入状态，输入真空开始的时间。
输入范围为
-30000
～
30000ms
。 默认值根据元件类型决定。
真空控制
真空开始校正值
真空控制的调整选择为｢是｣
时，此项会变为可输入状态，输入真空开始时间的校正值。
输入范围为
-30000
～
30000ms
。 默认值根据元件类型决定。
真空控制
真空稳定时间
真空控制的调整选择为｢是｣时，此项会变为可输入状态，输入直至真空稳定的时间。
输入范围为
0
～
30000ms
。 默认值根据元件类型决定。
吸取高度补偿
输入吸取时的吸嘴前端的补偿量。
输入范围 ： -6.500～6.500mm
默认值 ： 0.200mm
包装方式「托盘」 ：1.000mm
外形尺寸的短边不足
0.450mm
时
：
0.000mm
