6-37

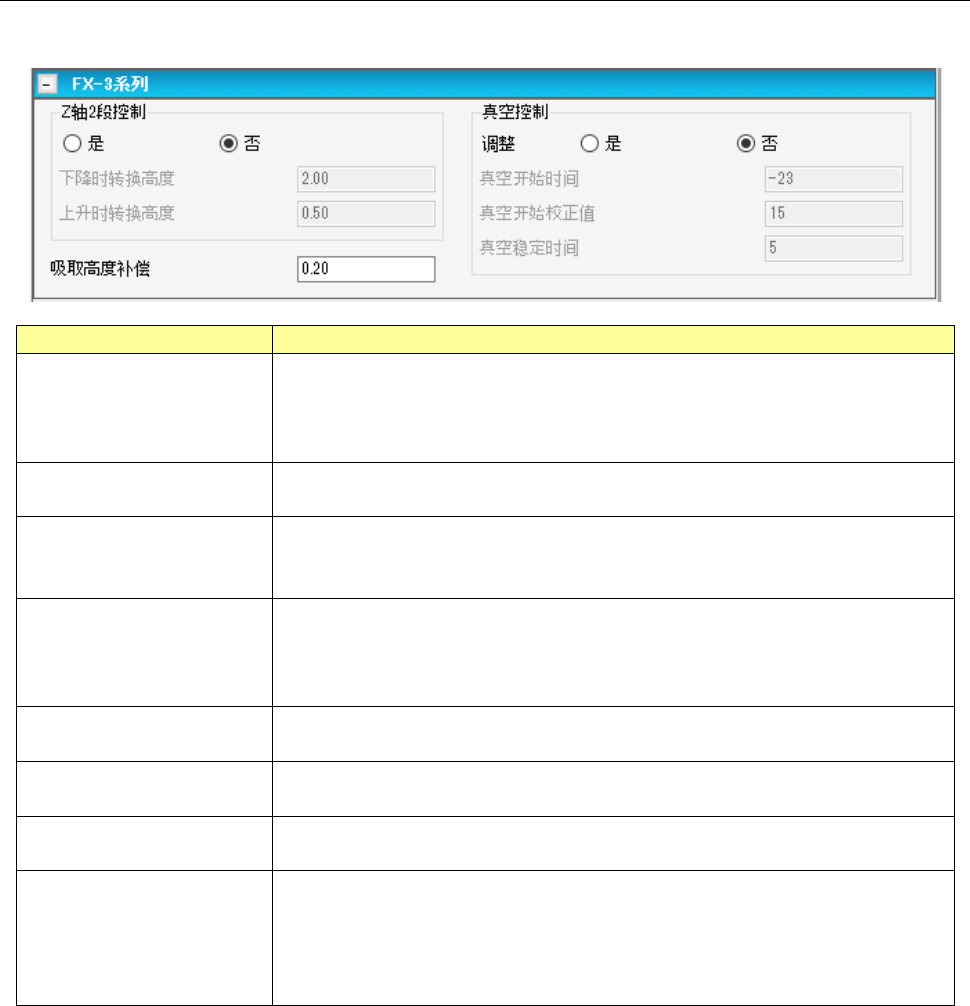

6-2-30 吸取条件 (FX-3 系列)
吸取条件（FX-3 系列）画面，可设置 FX-3 系列有关的固有数据。
项目
内容
Z
轴
2
段控制
是/否
用单选按钮选择是否进行
Z
轴的
2
段控制。
默认为「否」。
将「否」更改为「是」时，Z 轴 2 段控制的下降时转换高度、上升时转换高度会被重
新设置为默认值。
Z
轴
2
段控制
下降时转换高度
Z
轴
2
段控制选择「是」时，可输入此项，输入吸嘴下降时的切换高度。
输入范围为 0.00～6.00mm （默认值：2.00mm）。
Z
轴
2
段控制
上升时转换高度
Z
轴
2
段控制选择「是」时，可输入此项，输入吸嘴上升时的切换高度。
输入范围为 0.00～6.00mm （默认值：0.50mm(仅方形芯片)、2.00mm(方形芯片以
外)）。
真空控制
调整
用单选按钮选择吸取时是否调整真空时间。
默认为「否」。
将「否」更改为「是」时，真空控制的真空开始时间、真空开始校正值、真空稳定时
间会被重新设置为默认值。
真空控制
真空开始时间
真空控制的调整选择为「是」时，可输入此项，输入真空开始的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
真空开始校正值
真空控制的调整选择为「是」时，可输入此项，输入真空开始时间的校正值。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
真空稳定时间
真空控制的调整选择为「是」时，可输入此项，输入直至真空稳定的时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
吸取高度补偿
输入吸取时吸嘴前端的推进量。
输入范围 ： –6.500～6.500mm
默认值 ： 0.200mm
包装为「托盘」： 1.000mm
外形尺寸的短边小于 0.450mm 时： 0.000mm
6-38

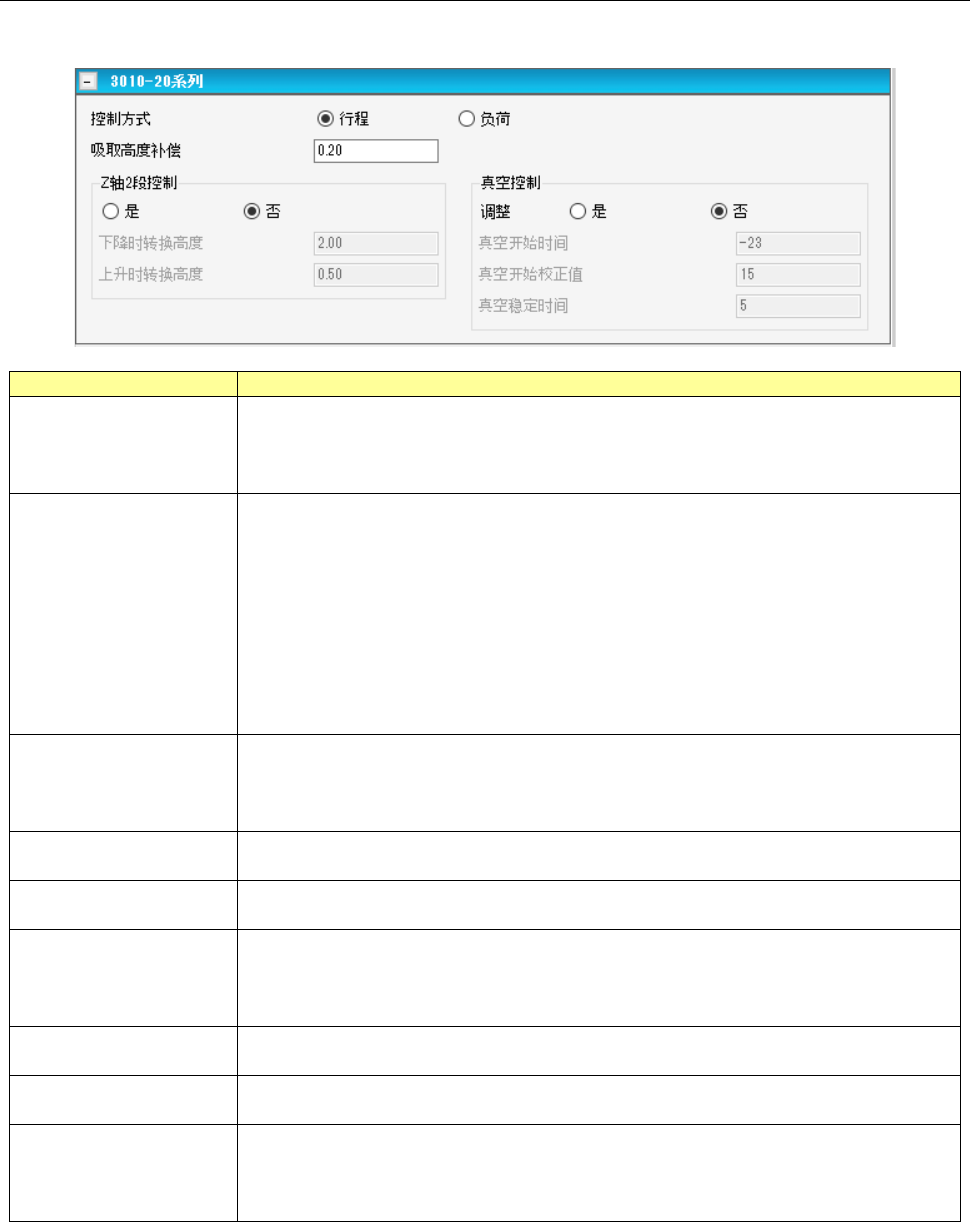

6-2-31 吸取条件 (3010-20 系列)
吸取条件（3010-20 系列）画面，可设置 3010-20 系列固有的有关数据。
项目
内容
控制方式
用单选按钮选择推进元件时的控制方式是按行程推进，还是按负荷推进。
（默认：行程）
如果要使用的吸嘴没有可负荷控制的吸嘴时，不能选择负荷。
如果更改
了控制方式，吸取条件及贴片条件的Ｚ轴下降、上升速度会被重新设置为默认值。
吸取高度补偿
按行程量（
mm
）或负荷（ｇ）输入吸取时的吸嘴前端的推进量。
控制方式为「行程」时，
输入范围 ： –6.500～6.500mm
默认值 ： 0.200mm
包装为「托盘」： 1.000mm
外形尺寸的短边小于 0.450mm 时 ： 0.000mm
控制方式为「负荷」时，
输入范围 ： 根据吸嘴号及定心条件而不同。
默认值
：
根据吸嘴号及定心条件而不同。
Z
轴
2
段控制
是/否
用单选按钮选择是否进行
Z
轴的两阶段控制。
默认为「否」。
将「否」更改为「是」时，Z 轴 2 段控制的下降时转换高度、上升时转换高度会被重新设
置为默认值。
Z
轴
2
段控制
下降时转换高度
Z
轴
2
段控制选择「是」时，可输入此项，输入吸嘴下降时的切换高度。
输入范围为
0.00
～
6.00mm
（默认值：
2.00mm
）。
Z
轴
2
段控制
上升时转换高度
Z
轴
2
段控制选择「是」时，可输入此项，输入吸嘴上升时的切换高度。
输入范围为
0.00
～
6.00mm
（默认值：
0.50mm(
仅方形芯片
)
、
2.00mm(
方形芯片以外
)
）。
真空控制
调整
用单选按钮选择吸取时是否调整真空时间。
默认为「否」。
将「否」更改为「是」时，真空控制的真空开始时间、真空开始校正值、真空稳定时间会
被重新设置为默认值。
真空控制
真空开始时间
真空控制的调整选择为「是」时，可输入此项，输入真空开始的时间。
输入范围为
-30000
～
30000ms
。 默认值根据元件类型决定。
真空控制
真空开始校正值
真空控制的调整选择为「是」时，可输入此项，输入真空开始时间的校正值。
输入范围为
-30000
～
30000ms
。 默认值根据元件类型决定。
真空控制
真空稳定时间
真空控制的调整选择为「是」时，可输入此项，输入直至真空稳定的时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
※对于 KE-3020、KE-3020R，1005 尺寸以上的方形芯片的默认值不同。请将数据库中制
作的数据在机器中再次将真空调整设定为「是」，设置正确的默认值。
6-39

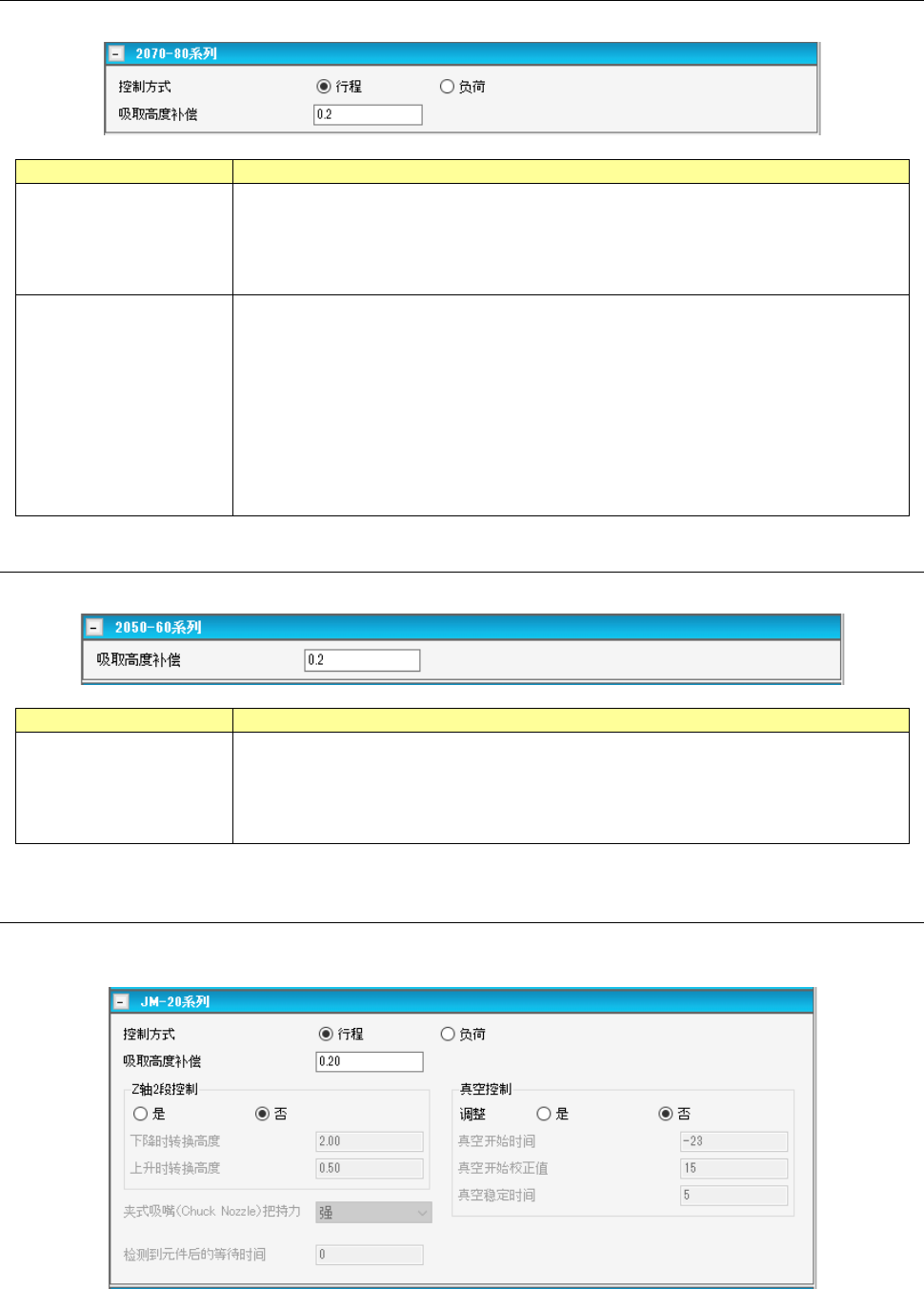

6-2-32 吸取条件 (2070-80 系列)
吸取条件（2070-80 系列）画面，可设置 2070-80 系列固有的有关数据。
项目
内容
控制方式
用单选按钮选择推进元件时的控制方式是按行程推进，还是按负荷推进。
（默认：行程）
如果要使用的吸嘴没有可负荷控制的吸嘴时，不能选择负荷。
如果更改了控制方式，吸取条件及贴片条件的Ｚ轴下降、上升速度会被重新设置为默认
值。
吸取高度补偿
按行程量（
mm
）或负荷（ｇ）输入吸取时的吸嘴前端的推进量。
控制方式为「行程」时，
输入范围 ： –6.500～6.500mm
默认值 ： 0.200mm
包装为「托盘」： 1.000mm
外形尺寸的短边小于 0.450mm 时 ： 0.000mm
控制方式为「负荷」时，
输入范围 ： 根据吸嘴号及定心条件而不同。
默认值
：
根据吸嘴号及定心条件而不同。
6-2-33 吸取条件 (2050-60 系列)
吸取条件（2050-60 系列）画面，可设置 2050-60 系列固有的有关数据。
项目
内容
吸取高度补偿
输入吸取时吸嘴前端的推进量。
输入范围 ： –6.500～6.500mm
默认值 ： 0.200mm
包装为「托盘」： 1.000mm
外形尺寸的短边小于
0.450mm
时：
0.000mm
6-2-34 吸取条件 (JM-20 系列)
吸取条件（JM-20 系列）画面，可设置 JM-20 系列固有的相关数据。
