6-43

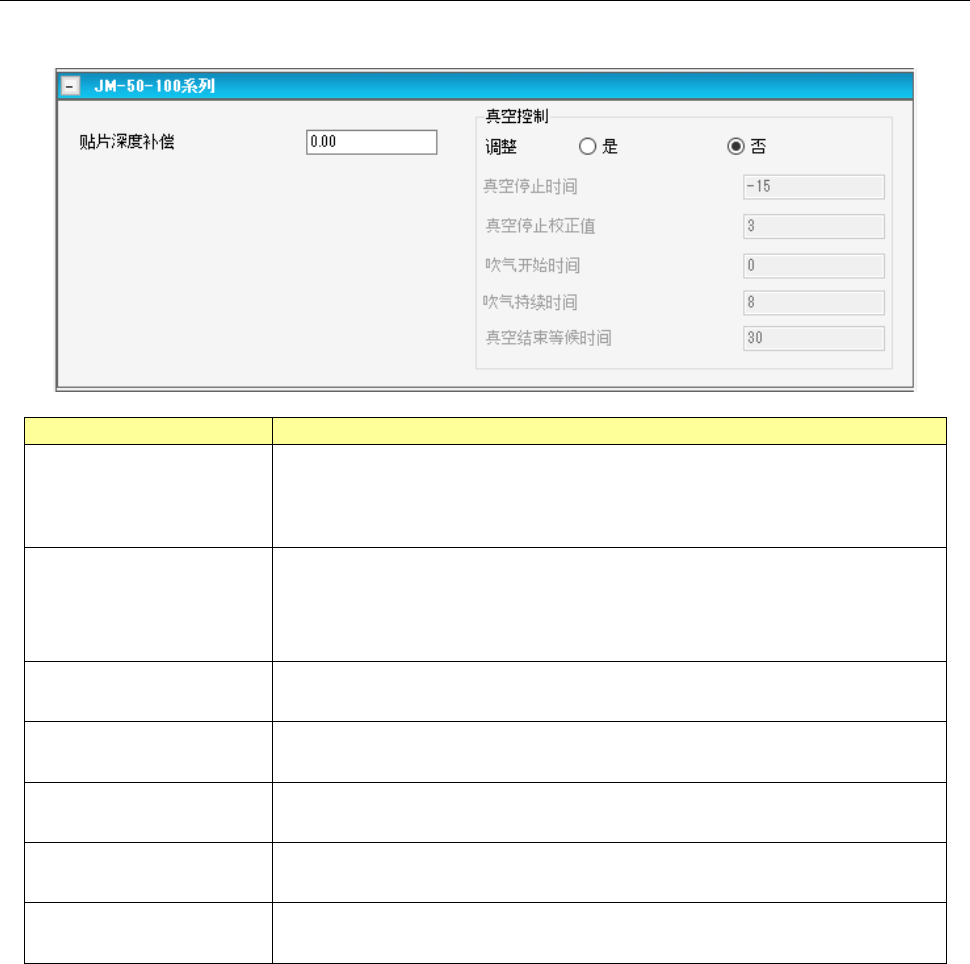

6-2-37 贴片条件 (JM-50-100 系列)
贴片条件（JM-50-100 系列）画面，可设置 JM-50-100 系列固有的有关数据。
项目
内容
贴片深度补偿
贴片时吸嘴前端的补偿量中输入行程量（
mm
）。
输入范围 ： -25.000～25.000mm
默认值 ： 0.500mm
外形尺寸的短边小于
0.450mm
时
：
0.200mm
真空控制
调整
用单选按钮选择是否调整贴片时的真空时间。
默认为「否」。选择了「是」时，真空控制的其他项目会变为可输入状态。
将「否」更改为「是」后，真空控制的停止时间、停止校正值、吹气开始时间、吹
气持续时间、等待时间会被重新设置为默认值。
真空控制
真空停止时间
真空控制的调整选择为「是」时，可输入此项，输入停止真空的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
真空停止校正值
真空控制的调整选择为「是」时，可输入此项，输入停止真空时间的校正值。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
吹气开始时间
真空控制的调整选择「是」时，可输入此项，输入开始吹气的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
吹气持续时间
真空控制的调整选择「是」时，可输入此项，输入吹气持续时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
真空控制
真空结束等候时间
真空控制的调整选择为「是」，可输入此项，输入到真空结束的时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
6-44

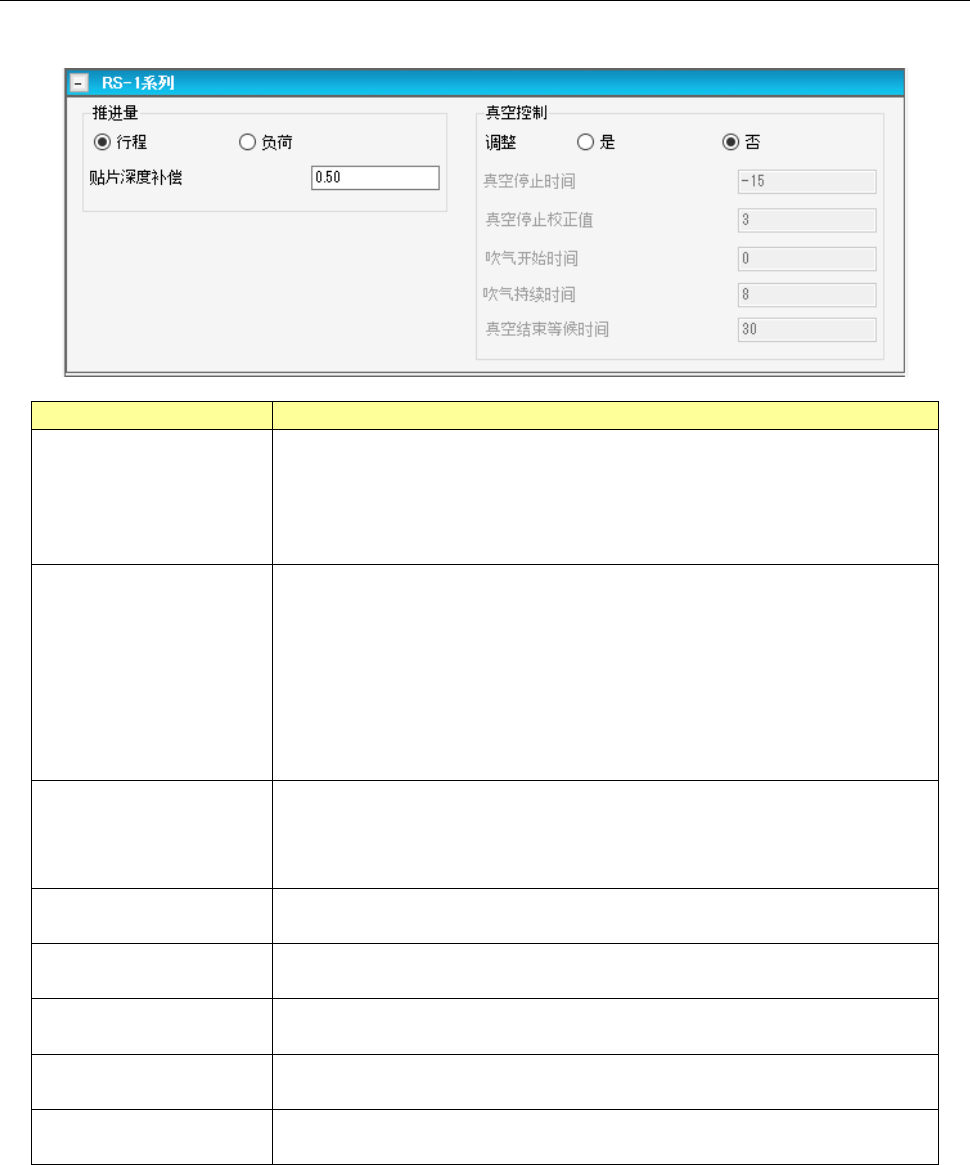

6-2-38 贴片条件 (RS-1 系列)
贴片条件（RS-1 系列）画面，可设置 RS-1 系列固有的有关数据。
项目
内容
推进量
（控制方式）
用单选按钮选择推进元件时的控制方式是按行程推进，还是按负荷推进。
（默认：行程）
如果使用的吸嘴没有可负荷控制的吸嘴时，不能选择负荷。
控制方式发生更改后，吸取条件及贴片条件的Ｚ轴下降、上升速度会被重新设置为
默认值。
推进量
(贴片深度补偿)
以行程量（
mm
）或负荷（ｇ）输入贴片时的吸嘴前端的推进量。
控制方式为「行程」时，
输入范围 ： –55.000～55.000mm
默认值 ： 0.500mm
外形尺寸的短边小于 0.450mm 时 ： 0.200mm
控制方式为「负荷」时，
输入范围： 根据吸嘴号输入范围会不同。
默认值 ： 根据吸嘴号默认值会不同。
真空控制
调整
用单选按钮选择是否调整贴片时的真空时间。
默认为「否」。选择了「是」时，真空控制的其他项目会变为可输入状态。
将「否」更改为「是」后，真空控制的停止时间、停止校正值、吹气开始时间、吹
气持续时间、等候时间会被重新设置为默认值。
真空控制
真空停止时间
真空控制的调整选择为「是」时，可输入此项，输入停止真空的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
真空停止校正值
真空控制的调整选择为「是」时，可输入此项，输入停止真空时间的校正值。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
吹气开始时间
真空控制的调整选择「是」时，可输入此项，输入开始吹气的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
吹气持续时间
真空控制的调整选择「是」时，可输入此项，输入吹气持续时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
真空控制
真空结束等候时间
真空控制的调整选择为「是」，可输入此项，输入到真空结束的时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
6-45
6-2-39 贴片条件 (RX-7-8 系列)
贴片条件（RX-7-8 系列）画面，是对有关 RX-7-8 系列固有数据进行设定的画面。
分别设置 P20 贴片头、P16 贴片头、P8 贴片头。
项目
内容
贴片停留时间
为了确保贴片动作，设定吸嘴在贴片位置（下降位置）停止的时间。
输入范围为、0～9999。
贴片高度偏移量
设定贴片位置在高度方向的偏移量。
输入范围为 -999.99～999.99。（默认值：0.00）
吹气开始时间
选择是否在喷嘴下降前开始喷吹，或者在下降后开始喷吹。
默认情况下是在下降之前。
H 轴两阶段控制
指定是否将吸附时的喷嘴速度设置为两阶段控制。
在两阶段控制的情况下，分别输入上升和下降的高度和速度。
下降速度(%)
输入下降时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的覆盖速度所设定的
[H (
贴片前
)]
值更慢的
速度。
上升速度(%)
输入上升时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的 覆盖速度所设定的
[H (
贴片后
)]
值更慢的
速度。
下降量
输入希望在下降的时间来改变速度的高度。
上升量
输入希望在上升的时间来改变速度的高度。
