6-2-39 贴片条件 (RX-7-8 系列)

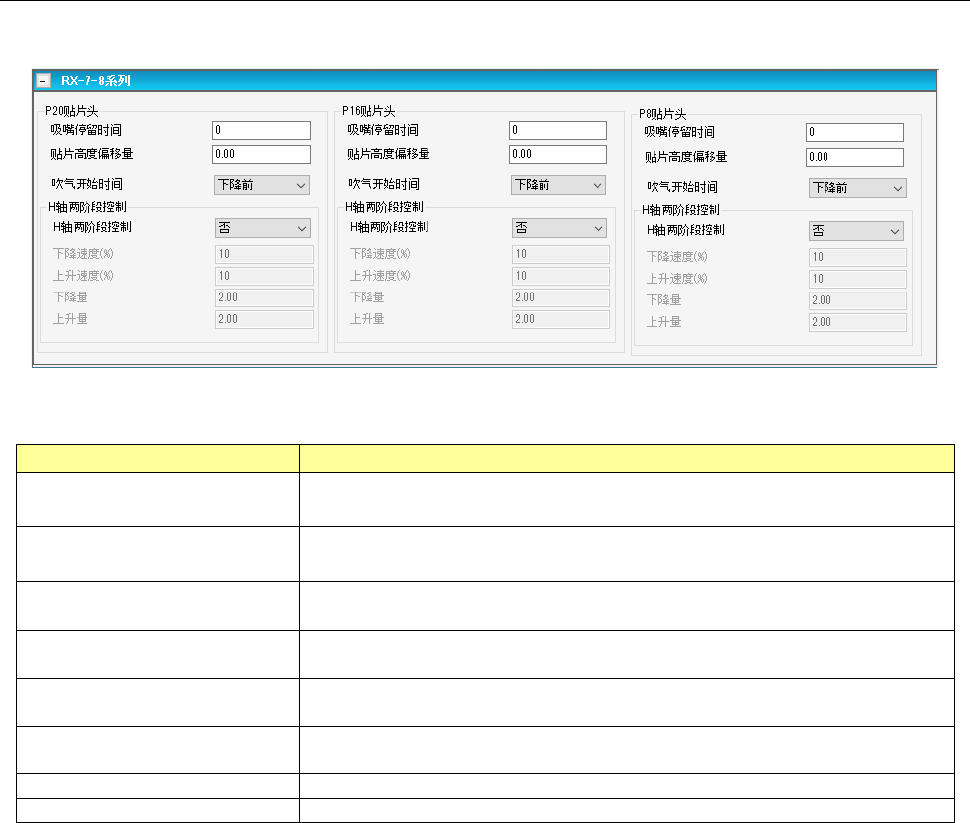

贴片条件（RX-7-8 系列）画面，是对有关 RX-7-8 系列固有数据进行设定的画面。
分别设置 P20 贴片头、P16 贴片头、P8 贴片头。
项目
内容
贴片停留时间
为了确保贴片动作，设定吸嘴在贴片位置（下降位置）停止的时间。
输入范围为、0～9999。
贴片高度偏移量
设定贴片位置在高度方向的偏移量。
输入范围为 -999.99～999.99。（默认值：0.00）
吹气开始时间
选择是否在喷嘴下降前开始喷吹，或者在下降后开始喷吹。
默认情况下是在下降之前。
H 轴两阶段控制
指定是否将吸附时的喷嘴速度设置为两阶段控制。
在两阶段控制的情况下，分别输入上升和下降的高度和速度。
下降速度(%)
输入下降时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的覆盖速度所设定的
[H (
贴片前
)]
值更慢的
速度。
上升速度(%)
输入上升时进行覆盖的速度。
请输入比图像定心（
RX-7-8
系列）的 覆盖速度所设定的
[H (
贴片后
)]
值更慢的
速度。
下降量
输入希望在下降的时间来改变速度的高度。
上升量
输入希望在上升的时间来改变速度的高度。
6-46
6-2-40 贴片条件 (JX-350 系列)

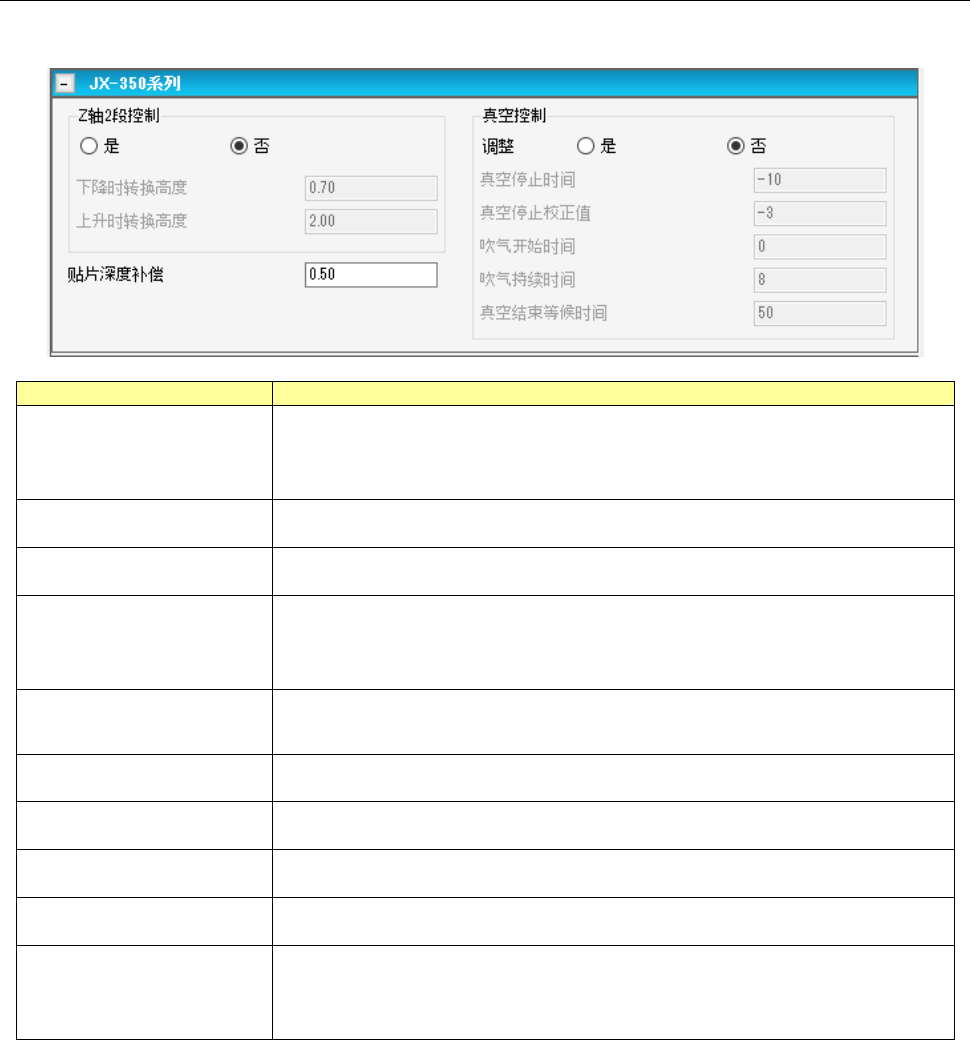

贴片条件（JX-350 系列）画面，是对有关 JX-350 系列固有数据进行设定的画面。
项目
内容
Z 轴 2 段控制
是/否
通过单选按钮选择是否进行
Z
轴的
2
段控制。
默认值为｢否｣。选择为｢是｣时，Z 轴 2 段控制的其他项目会变为可输入状态。
从｢否｣更改为｢是｣时，Z 轴 2 段控制的下降时转换高度、上升时转换高度会被重新设
定为默认值。
Z
轴
2
段控制
下降时转换高度
Z
轴
2
段控制选择为｢是｣时，此项会变为可输入状态，输入吸嘴下降时的转换高度。
输入范围为
0.00
～
6.00mm
。默认为
0.70mm
。
Z
轴
2
段控制
上升时转换高度
Z
轴
2
段控制选择为｢是｣时，此项会变为可输入状态，输入吸嘴上升时的转换高度。
输入范围为
0.00
～
6.00mm
。默认为
2.00mm
。
真空控制
调整
通过单选按钮选择是否调整贴片时的真空时间。
默认值为｢否｣。选择为｢是｣时，真空控制的其他项目会变为可输入状态。
从｢否｣更改为｢是｣时，真空控制的停止时间、停止校正值、吹气开始时间、吹气持续
时间、等候时间会被重新设定为默认值。
真空控制
停止时间
真空控制的调整选择为｢是｣时，此项会变为可输入状态，输入真空停止的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
停止校正值
真空控制的调整选择为｢是｣时，此项会变为可输入状态，输入真空停止时间的
校正值。
输入范围为
-30000
～
30000ms
。 默认值根据元件类型决定。
真空控制
吹气开始时间
真空控制的调整选择为｢是｣时，此项会变为可输入状态，输入吹气开始的时间。
输入范围为
-30000
～
30000ms
。 默认值根据元件类型决定。
真空控制
吹气持续时间
真空控制的调整选择为｢是｣时，此项会变为可输入状态，输入吹气持续的时间。
输入范围为
0
～
30000ms
。 默认值根据元件类型决定。
真空控制
（真空结束）等候时间
真空控制的调整选择为｢是｣时，此项会变为可输入状态，输入直至真空结束的时间。
输入范围为
0
～
30000ms
。 默认值根据元件类型决定。
贴片深度补偿
输入贴片时的吸嘴前端的深度补偿量。
输入范围 ：-55.00～55.00mm
默认值 ： 0.500mm
外形尺寸的短边不足
0.450mm
时：
0.200mm
6-47
6-2-41 贴片条件 (RX-6 系列)

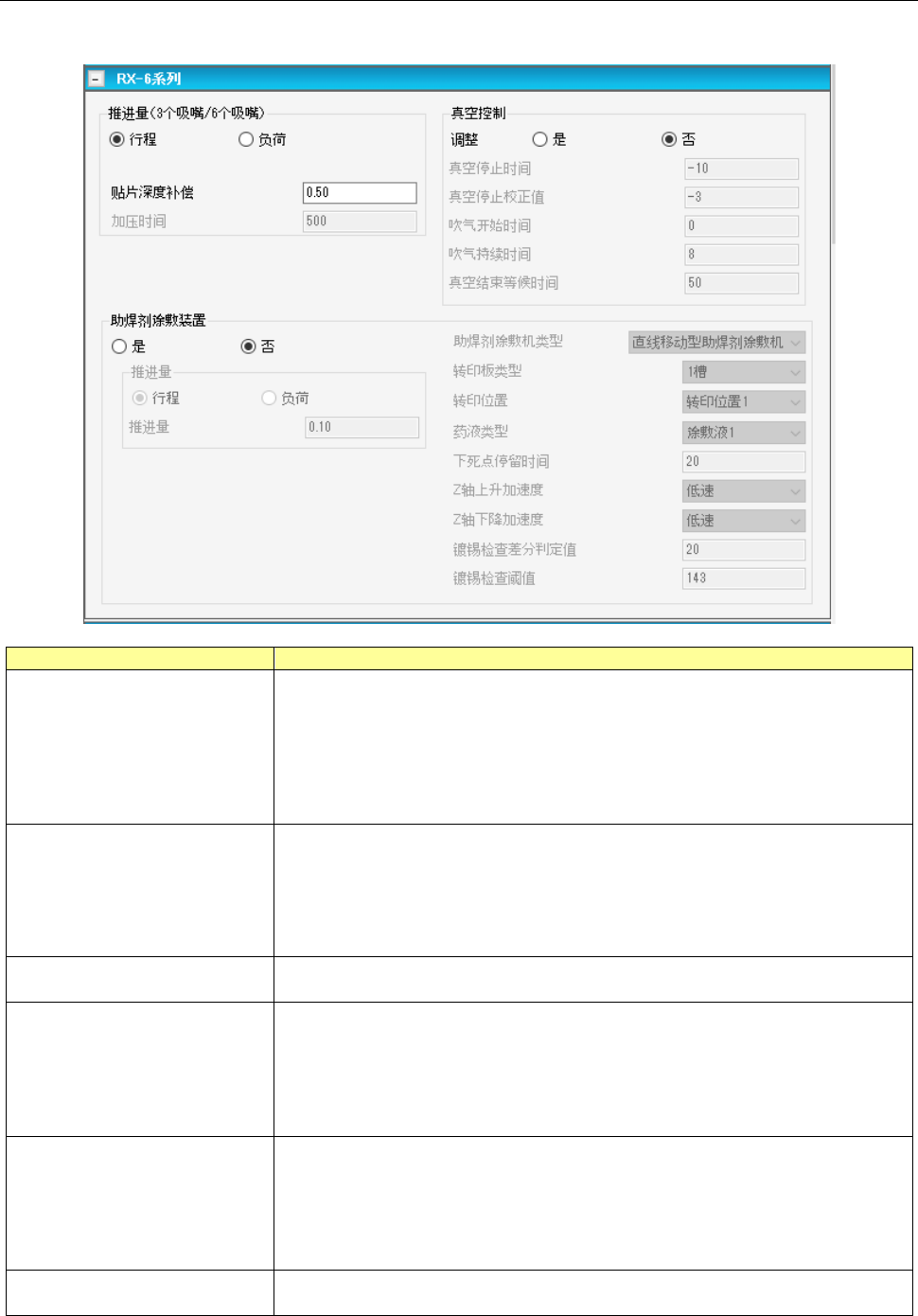

贴片条件（RX-6 系列）画面，可设置 RX-6 系列固有的有关数据。
项目
内容
推进量（3 个吸嘴/6 个吸嘴）
(控制方式)
用单选按钮选择推进元件时的控制方式是按行程推进，还是按负荷推进。
（默认：行程）
如果使用的吸嘴没有可负荷控制的吸嘴时，不能选择负荷。
控制方式发生更改后，吸取条件及贴片条件的Ｚ轴下降、上升速度会被重新设置为
默认值。
选择｢负荷｣时，会显示使用的吸嘴为「高负荷」还是「低负荷」的负荷种类。
贴片深度补偿
按行程量（mm）、或按负荷（g），输入贴片时的吸嘴前端推进量。
・控制方式为「行程」时、
输入范围 ： -55.00～55.00mm
默认值 ： 0.500mm
外形尺寸的短边小于 0.450mm 时： 0.200mm
加压时间
以
ms
为单位设定挂载负荷的时间。
此项为使用高负荷控制时有效。
助焊剂涂敷装置
是/否
选择是否进行助焊剂涂敷装置转印。
默认值选择「否」。
选择「是」时，相应元件数据的定心方式选择为「图像定心」的，RX-6/RX-6B/RX-6R
的图像定心必须设置为「使用」。
选择「是」时，定心条件会被设置为「图像定心优先」。
助焊剂涂敷装置
推进量
（控制方式）
用单选按钮选择元件推进时的控制方式是按行程推进，还是按负荷推进。（默认：行
程）
使用的吸嘴没有可负荷控制的吸嘴时，不能选择负荷。
如果改变了控制方式，助焊剂涂敷装置Ｚ轴下降、上升速度会被重新设置为默认值。
（根据控制方式的更改，吸取、贴片数据的默认值重新设置仅在助焊剂涂敷装置转
印数据内进行。）
助焊剂涂敷装置
推进量
按行程量（
mm
）或负荷（ｇ）输入从助焊剂涂敷装置上面将元件推进的量。
助焊剂涂敷装置转印时的吸嘴前端的推进量
