6-2-47 贴片条件 (JM-10 系列)

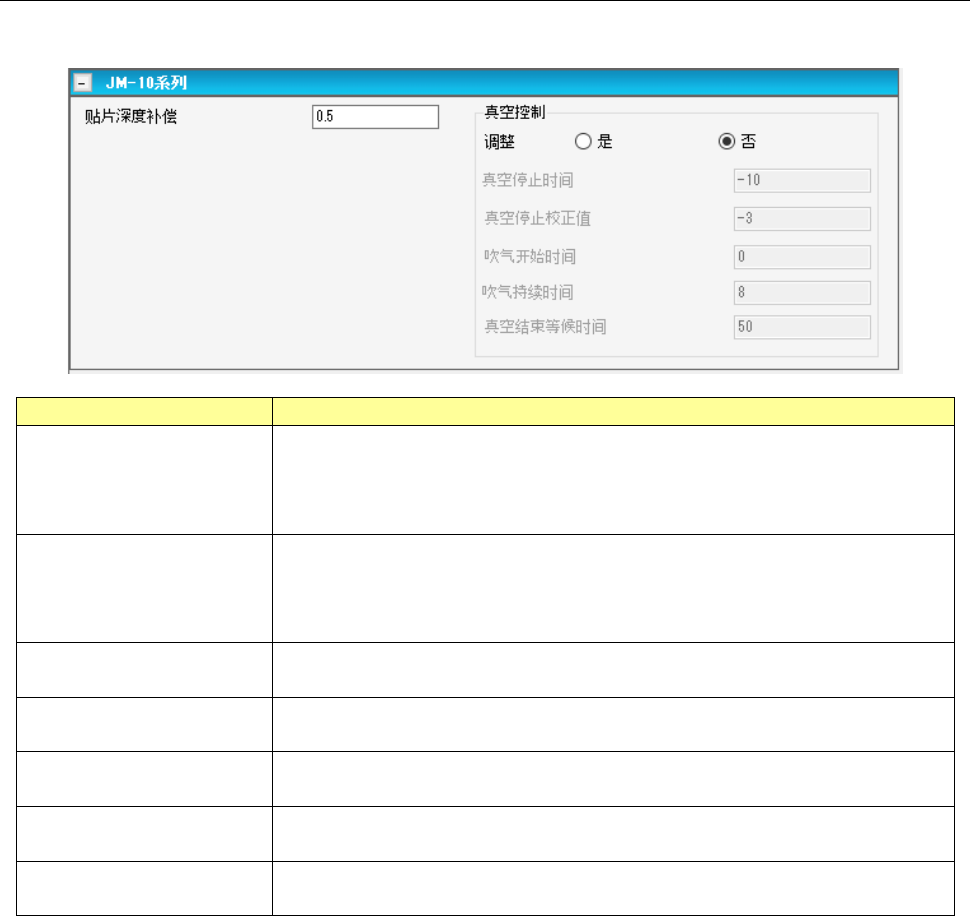

贴片条件（JM-10 系列）画面，可设置 JM-10 系列固有的有关数据。
项目
内容
贴片深度补偿
按行程量（
mm
）输入贴片时的吸嘴前端的推进量。
输入范围 ： –55.000～55.000mm
默认值 ： 0.500mm
外形尺寸的短边小于 0.450mm 时 ： 0.200mm
真空控制
调整
用单选按钮选择是否调整贴片时的真空时间。
默认为「否」。选择「是」时，真空控制的其他项目会变为可输入状态。
将「否」更改为「是」后，真空控制的停止时间、停止校正值、吹气开始时间、吹气
持续时间、等候时间会被重新设置为默认值。
真空控制
真空停止时间
真空控制的调整选择为「是」时，可输入此项，输入停止真空的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
真空停止校正值
真空控制的调整选择为「是」时，可输入此项，输入真空停止时间的校正值。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
吹气开始时间
真空控制的调整选择「是」时，可输入此项，输入开始吹气的时间。
输入范围为 -30000～30000ms。 默认值根据元件类型决定。
真空控制
吹气持续时间
真空控制的调整选择为「是」时，可输入此项，输入吹气持续时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
真空控制
真空结束等候时间
真空控制的调整选择为「是」，可输入此项，输入到真空结束的时间。
输入范围为 0～30000ms。 默认值根据元件类型决定。
6-56
6-2-48 检查
检查画面，用于设置有关检查的详细信息。

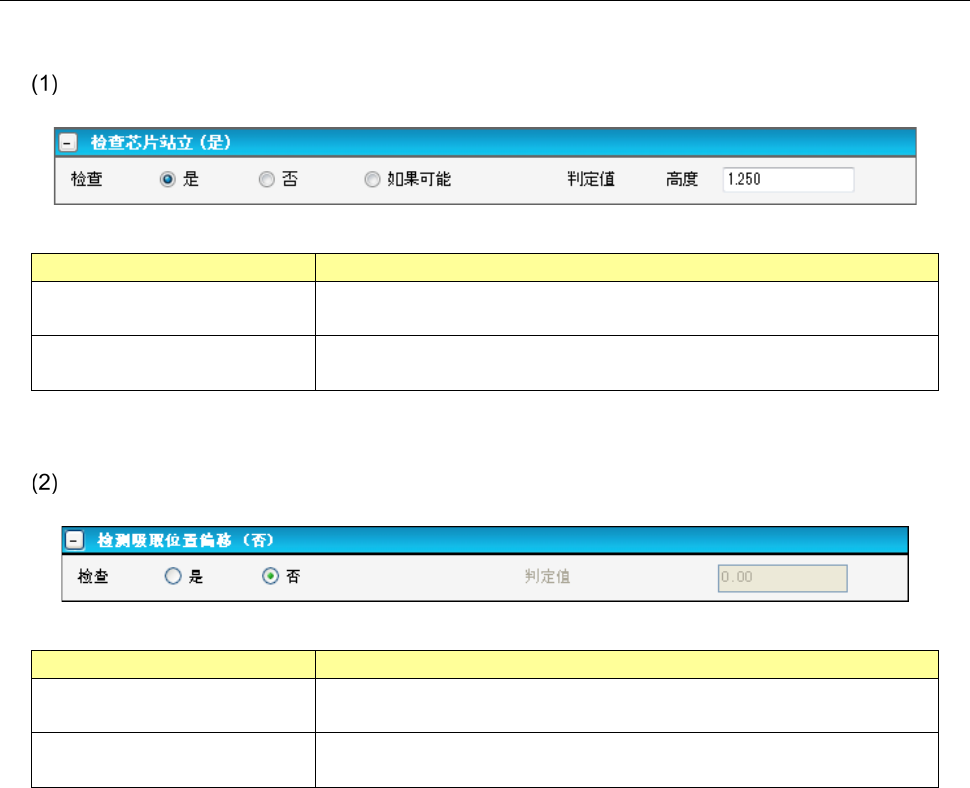

检查芯片站立
项目
内容
检查芯片站立
是/否/如果可能
用单选按钮选择是否使用检查芯片站立功能。
默认值为「如果可能」。
检查芯片站立
判定值
指定检查芯片站立选择「是」或「如果可能」时，可输入此项，判定值里输
入“高度”。输入范围因元件类型而异。
检测吸取位置偏移
项目
内容
检测吸取位置偏移
是/否
用单选按钮选择是否检测吸取位置偏移。
默认值为「否」。
检测吸取位置偏移
判定值 高度
指定检测吸取位置偏移选择「是」时，可输入判定值。请输入判定值。
因元件尺寸、供应角度不同，默认值，输入范围不同。
6-57

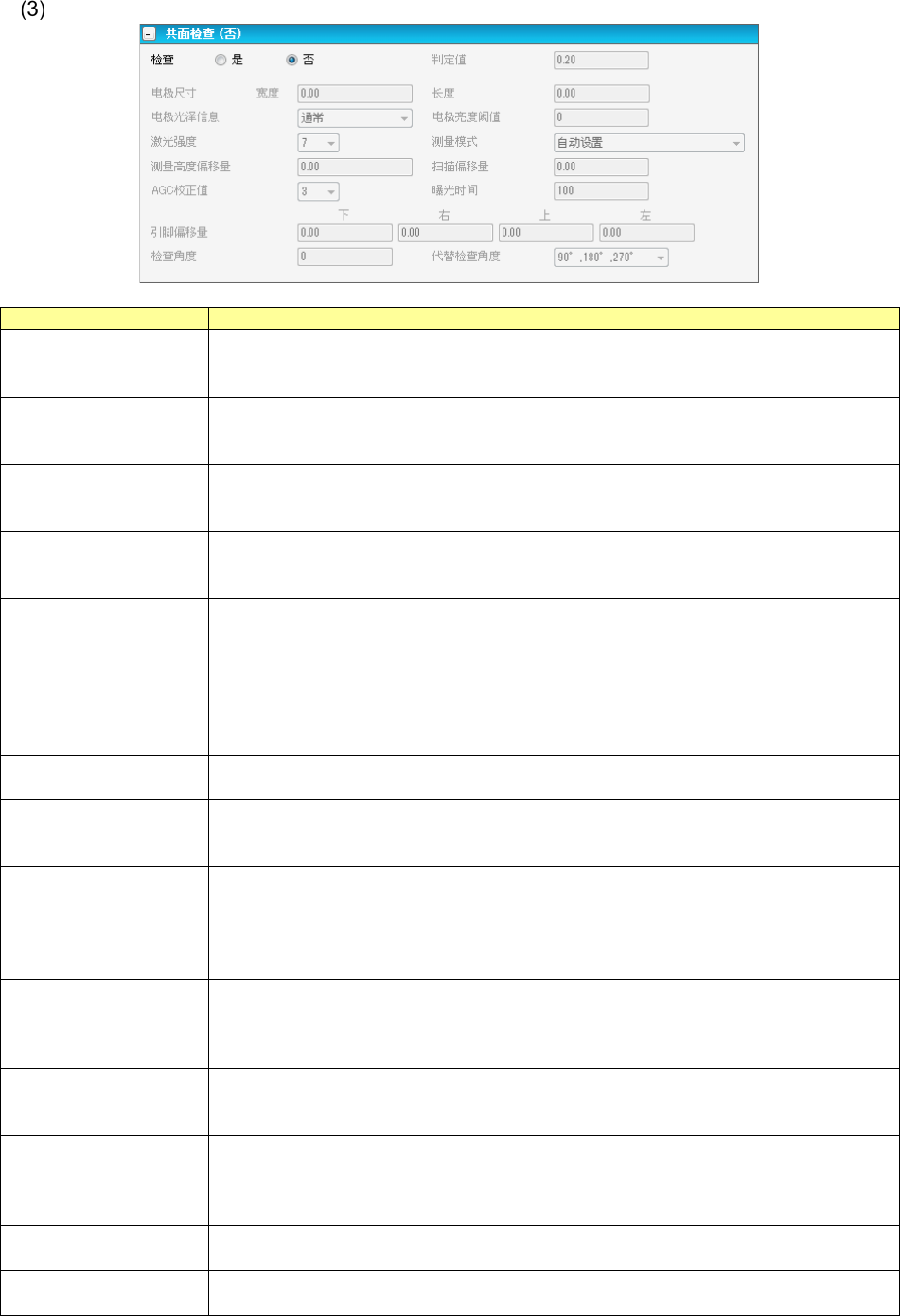

共面检查
项目
内容
共面检查
是/否
元件类型选择引脚元件时，共面的单选按钮变为可选择状态，可用单选按钮选择是否检查
元件引脚悬浮。
默认值为「否」。
共面检查
判定值 高度
指定共面检查中选择「是」时，此项变为可输入状态。
输入判定值。
输入范围为
0.01
～
1.00mm
（默认值：
0.20
）。
共面检查
电极尺寸 宽度，长度
指定共面检查中选择「是」时，此项变为可输入状态。
输入电极尺寸的宽度及长度。
输入范围为
0.00
～
3.00mm
（默认值：
0.00
）。
共面检查
电极光泽信息
指定共面检查中选择「是」时，此项变为可选择状态。
从组合框中选择电极光泽信息。
从「通常」、「有光泽」、「无光泽」选择。默认值为「通常」。
共面检查
电极亮度阈值
指定共面检查中选择「是」时，此项变为可输入状态。输入电极亮度阈值。
输入范围为 5～120。
默认值
球面元件 ： 50
球面元件以外
电极光泽信息通常 ： 40 电极光泽信息有光泽 ： 80
电极光泽信息无光泽
：
15
共面检查
激光强度
指定共面检查中选择「是」时，通过组合框选择激光强度。
输入范围为
0
～
7
（默认值：
7
）。
共面检查
测定高度偏移量
指定共面检查中选择「是」时，
此项变为可输入状态。
输入测定高度偏移量。
输入范围为
-4.00
～
4.00mm
（默认值：
0.00
）。
共面检查
扫描偏移量
指定共面检查中选择「是」时，
此项变为可输入状态。
输入扫描位置偏移量。
输入范围为
0.00
～
3.00mm
（默认值：
0.00
）。
共面检查
AGC
校正值
在共面检查中选择「是」时，通过组合框选择
AGC
校正值。
输入范围为
0
～
5
（默认值：
3
）。
共面检查
测定模式
指定共面检查中选择「是」时，此项变为可选择状态。
通过组合框选择测定模式。
从「自动设置」「 标准测定模式」「 高精度测定模式」中选择。
默认值为「自动设置」。
共面检查
曝光时间
指定共面检查中选择「是」时，此项变为可输入状态，
输入共面传感里的摄像机曝光时间。
输入范围为
1
～
1000
（默认值：
100
）。
共面检查
引脚偏移量
下，右，上，左
指定共面检查中选择「是」时，此项变为可输入状态，
输入从元件外形的端点到引脚前端的偏移量（下，右，上，左）。
引脚偏移量，因元件类型可设置的项目不同。
输入范围为
0.00
～
50.00mm
（默认值：
0.00
）。
共面检查
检查角度
设置检查时的元件角度。
输入范围为
0
～
359
（默认值：
0
）。
共面检查
代替检查角度
从「
90°,180°,270°
」「
180°
」「 否」中选择。
默认值为「
90°,180°,270°
」。
