图像控制数据（3010-20 系列）

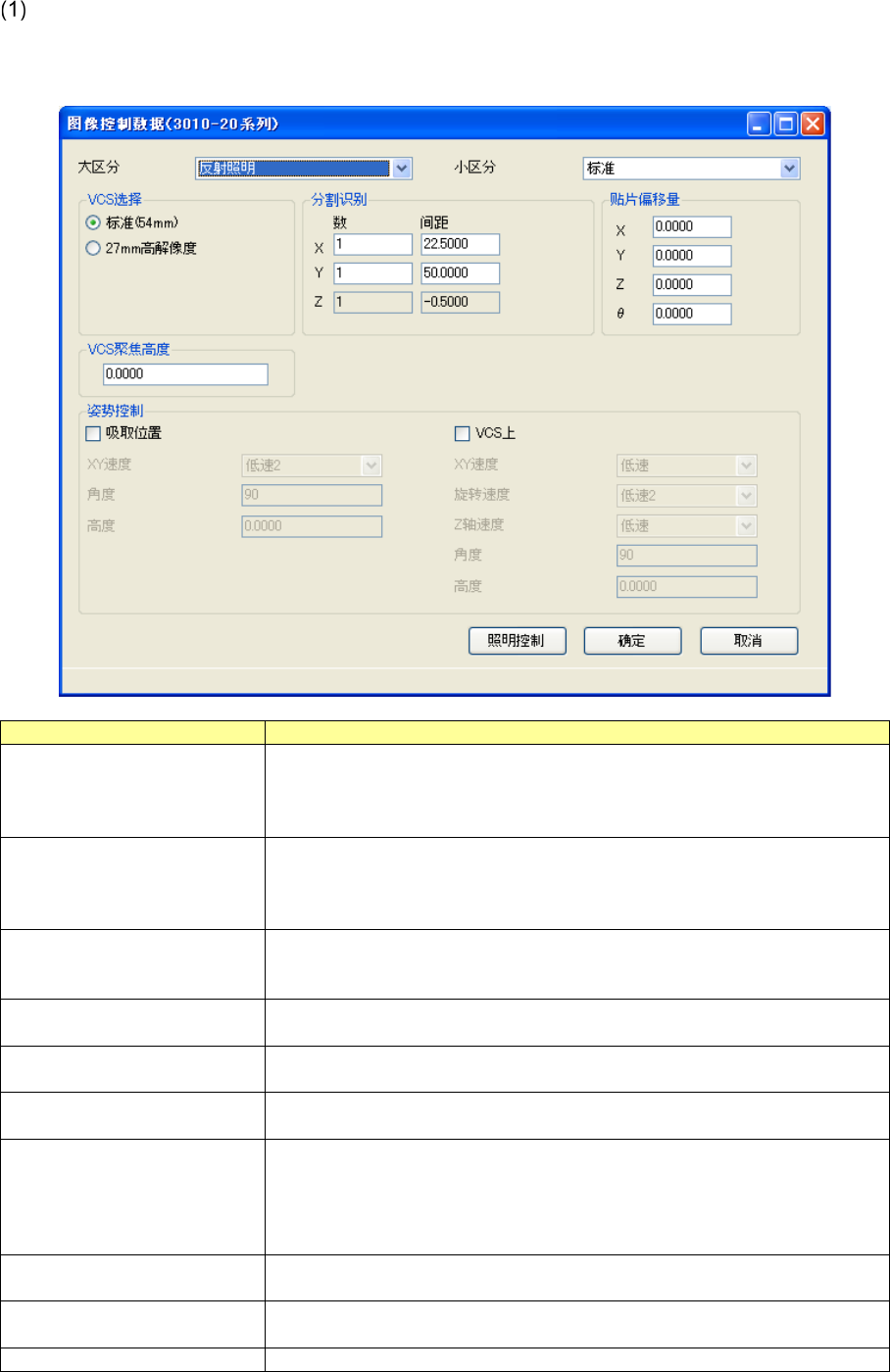

图像控制数据画面，用于设置图像识别时的动作详细数据。
在图像画面的图像控制数据上单击「编辑」按钮即可显示。
项目
内容
大区分
从组合框选择照明种类。
从「反射照明」「 透射照明」「 侧面照明」中选择。
元件类型为 BGA，FBGA 时默认为「侧面照明」。
其他元件类型时默认为「反射照明」。
小区分
从组合框选择照明的详细类型。
反射照明时，从「标准」（默认）「CBGA」「 LGA」中选择。
侧面照明时，从「红色侧面照明」「 蓝色侧面照明」中选择。
默认为空白。
分割识别
分割数
输入分割识别时的
X
，
Y
，
Z
分割数。
分割数的范围为 X(1～2)，Y(1～3)，Z(1～2)。(但 Z 不能编辑)
默认值为
X(1)
，
Y(1)
，
Z(1)
。
分割识别
间距
输入 VCS 的移动距离。机型不同输入范围也不同。
VCS 选择
用单选按钮选择
VCS
的种类。
按机型显示可选择的
VCS
。
VCS 聚焦高度
输入
VCS
识别高度。
输入范围为
-2.0000
～
2.0000
（默认值：
0
）。
贴片偏移量
X
，
Y
，
Z
，
θ
输入贴片时的元件的偏移量。
X 的输入范围为-99.00～99.00（默认值：0.00）
Y 的输入范围为-99.00～99.00（默认值：0.00）
Z 的输入范围为-10.00～10.00（默认值：0.00）
θ
的输入范围为
-3.00
～
3.00
（默认值：
0.00
）
姿势控制
吸取位置
设置吸取位置姿势时，选择复选框。
姿势控制
吸取位置
XY
速度
控制姿势的「吸取位置」复选框已勾选时，要从组合框选择控制姿势的速度。
从「超低速」
(
默认
)
，「低速」，「中速」，「高速」中选择。
姿势控制
控制姿势的「吸取位置」复选框已勾选时，要输入吸取后的姿势角度。
6-69
项目
内容
吸取位置 角度
输入范围为
0
～
359°
（默认值：
90°
）。
姿势控制
吸取位置 高度
姿势控制的「吸取位置」复选框已勾选时，要输入旋转时的高度。
输入范围为
-20.0
～
20.0mm
（默认值：
0mm
）。
姿势控制
VCS
上
要在
VCS
上进行姿势控制时，选择此复选框。
姿势控制
VCS 上 XY 速度
姿势控制的「
VCS
上」复选框已勾选时，要从组合框中选择分割识别动作时的
速度。
从「超低速」，「低速」
(
默认
)
，「中速」，「高速」中选择。
姿势控制
VCS 上 旋转速度
姿势控制的「
VCS
上」复选框已勾选时，要从组合框中选择分割识别动作时的
旋转速度。
从「超低速」
(
默认
)
，「低速」，「中速」，「高速」中选择。
姿势控制
VCS 上 Z 轴速度
姿势控制的「
VCS
上」复选框已勾选时，要从组合框中选择分割识别动作时的
Z 轴速度。
从「超低速」，「低速」
(
默认
)
，「中速」，「高速」选择。
姿势控制
VCS
上 角度
勾选姿势控制的「
VCS
上」复选框已勾选时，要输入识别时的姿势。
输入值仅为
90°
。
姿势控制
VCS
上 高度
姿势控制的「
VCS
上」复选框已勾选时，要输入旋转时的高度。
输入范围是
-20.0
～
20.0mm
（默认值：
0mm
）。
在 JM-10 或 JM-20 时，会显示以下画面。
6-70
项目
内容
大区分
从组合框选择照明种类。
从「反射照明」「侧面照明」中选择。
元件类型为 BGA、FBGA 时默认为｢侧面照明｣。
其他元件类型时默认为「反射照明」。
小区分
从组合框选择照明的详细类型。
・反射照明时，从「标准」（默认）｢CBGA｣｢LGA｣中选择。
・侧面照明时，从「红色侧面照明」「蓝色侧面照明」中选择。
分割识别
分割数
输入分割识别时的
X
，
Y
，
Z
分割数。
分割数的范围为 X(1～2)，Y(1～3)，Z(1～2)。(但 Z 不能编辑)
默认值为 X(1)，Y(1)，Z(1)。
另外，机种与 VCS 的种类不同，输入范围也有所不同。
机种为
JM-10
时不能编辑。
分割识别
间距
输入
VCS
的移动距离。机型不同输入范围也不同。
机种为
JM-10
时不能编辑。
VCS
选择
用单选按钮选择
VCS
的种类。
按机型显示可选择的
VCS
。
VCS
聚焦高度
输入
VCS
识别高度。
输入范围为
-2.0000
～
2.0000
（默认值：
0
）。
贴片偏移量
X
、
Y
、
Z
、
θ
输入贴片时元件的偏移量。
X 的输入范围为-99.00～99.00（默认值为：0.00）
Y 的输入范围为-99.00～99.00（默认值为：0.00）
Z 的输入范围为-10.00～10.00（默认值为：0.00）
θ
的输入范围为
-3.00
～
3.00
（默认值为：
0.00
）
DFFP
设置
仅当元件类型为「插入元件」，
VCS
选择为「
27mmDFFP
」时，此项才可设
定。
DFFP
设置
识别次数
从组合框选择识别次数。
从
1
～
3
的奇数值中选择。默认值为「
3
」。
DFFP
设置
间距
设置间距。
输入范围为
0.5
～
5.0
（默认值：
3.00
）。
DFFP
设置
阈值
设置阈值。
输入范围为
0
～
100
（默认值：
80
）。
DFFP
设置
过滤器
1
设置过滤器
1
。
输入范围为
3
～
15
（默认值：
5
）。
DFFP
设置
过滤器
2
设置过滤器
2
。
输入范围为
3
～
37
（默认值：
9
）。
