项目
内容
变形检查
用复选框选择是否进行变形检查。
默认值为不勾选。
变形检查
级别
勾选变形检查的复选框时，此项变为可输入状态，请设置变形检查级别。
输入范围为
1
～
100%
。默认值为
50%
。
编辑按钮
显示球面图案编辑画面。
浏览按钮
显示球面图案一览＆球面图案浏览画面。
1) 球面图案预览
元件类型指定为 BGA 或 FBGA 时，在 BGA 或 FBGA 面板上把识别类型指定为「全球面-基
板」，「全平面」，「全球面-陶瓷」之中的一个，单击「浏览」按钮，即可显示。
在画面上，可把注册的球面图案用树形控件显示，把选择的图案反映到数据中。
显示选择的图案
6-80
2) 编辑球面图案
识别类型指定「全球面-基板」、「全平面」、「全球面-陶瓷」中的一种，球面图案种类指定
为「用户数据」，单击「编辑」按钮后即可显示。
项目
内容
球面/索引 在按下球面标记的状态下，在球面图案区域单击鼠标左健，即可制成球面图
案。再次单击同一处，则可删除图案。
同样，在球面图案区域单击鼠标右键，即可制成索引标记。
再次单击同一处，则可删除标记。
四角形
在按下四角形的状态下，按住鼠标左键移动，即可设置球面配置区域。
在上述设置的球面配置区域中，以选择的图案涂上全区域。
选择中的区域
显示选择的球面配置区域的起始点与终止点坐标。
当前的球面
显示当前光标在第几行第几列。
球面尺寸
用单选按钮选择切换球面图案的显示尺寸。
球面图案名
显示当前编辑中的球面图案名。
球面图案浏览
显示当前注册的球面图案名。
球面图案种类
用组合框选择球面图案种类。
行，列
输入最大球数。
行的输入范围为 4～行的球面可设置最大数（默认:行的球可设置最大数）
列的输入范围为
4
～列的球面可设置最大数（默认
:
列的球可设置最大数）
外围型
输入球面图案种类选择交错外围型时的行数。
选择球面
/
索引
6-81
通用图像、插入元件（元件组/元件格式）

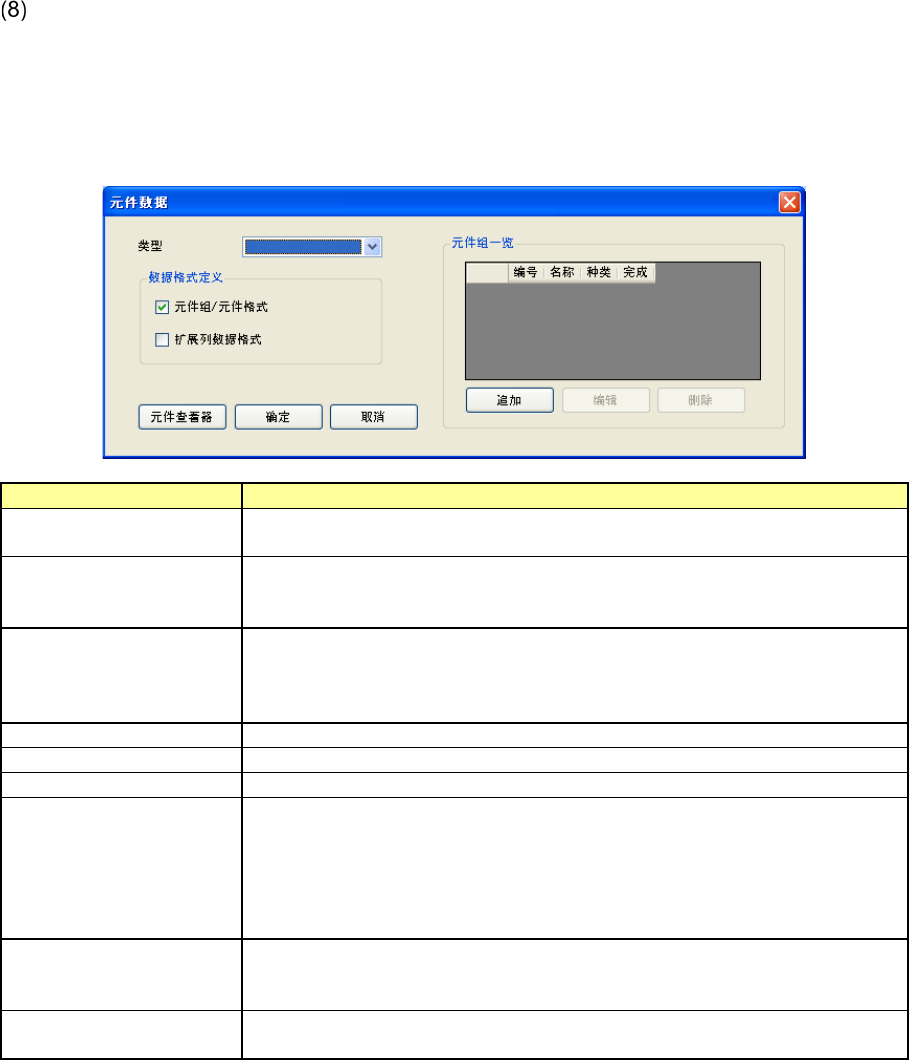

1) 元件数据
制作通用图像元件、插入元件的「元件数据」。
在元件数据画面上，对引脚元件的引脚长度・宽度・间距･配置等按组逐一进行设置。
选择图像元件主画面的「元件」按钮，即可显示。
项目
内容
元件类型
用组合框选择元件类型。默认为空白。
从「引脚元件类」「 球面元件类」「 外形元件类」中选择。
数据格式定义
用复选框选择数据格式定义。
从「元件组/元件格式」「 扩展列数据格式」中选择。
默认值为勾选「元件组
/
元件格式」。
元件组一览
No
：按组制作顺序从
1
开始显示序列号。
名称：显示元件组名称。
种类：显示元件组的种类。显示在「元件」画面的种类中设置的值。
完成：显示元件组是否完成。
元件查看器按钮
显示「元件查看器」画面。元件组未完成时，信息显示「元件数据尚未完成。」
确定按钮
使设置的元件组数据有效，返回调出的画面。
取消按钮
使设置的元件组数据无效，返回调出的画面。
追加按钮
∙
在类型选择引脚元件类时，选择「追加」按钮，可显示「引脚元件组定义」画
面。
∙ 在类型选择球面元件类时，选择「追加」按钮，可显示「元件组」画面。
∙ 在类型选择外形元件类时，选择「追加」按钮，可显示「外形元件组的图像编
辑」画面。
∙
元件组已注册时，选择「追加」按钮，可显示「引脚元件用简易输入」画面。
编辑按钮
元件组已被注册的状态下，「编辑」按钮会变为可选择的状态，在类型中选择引脚
元件类时，可显示「引脚元件简易输入」画面，在类型中选择外形元件类时，可显
示「用图像编辑外形元件组」画面。
删除按钮
元件组已被注册的状态下，「删除」按钮会变为可选择的状态，选择元件组，按下
「删除」按钮，可删除选择的元件组。可选择多个行。
