6-82

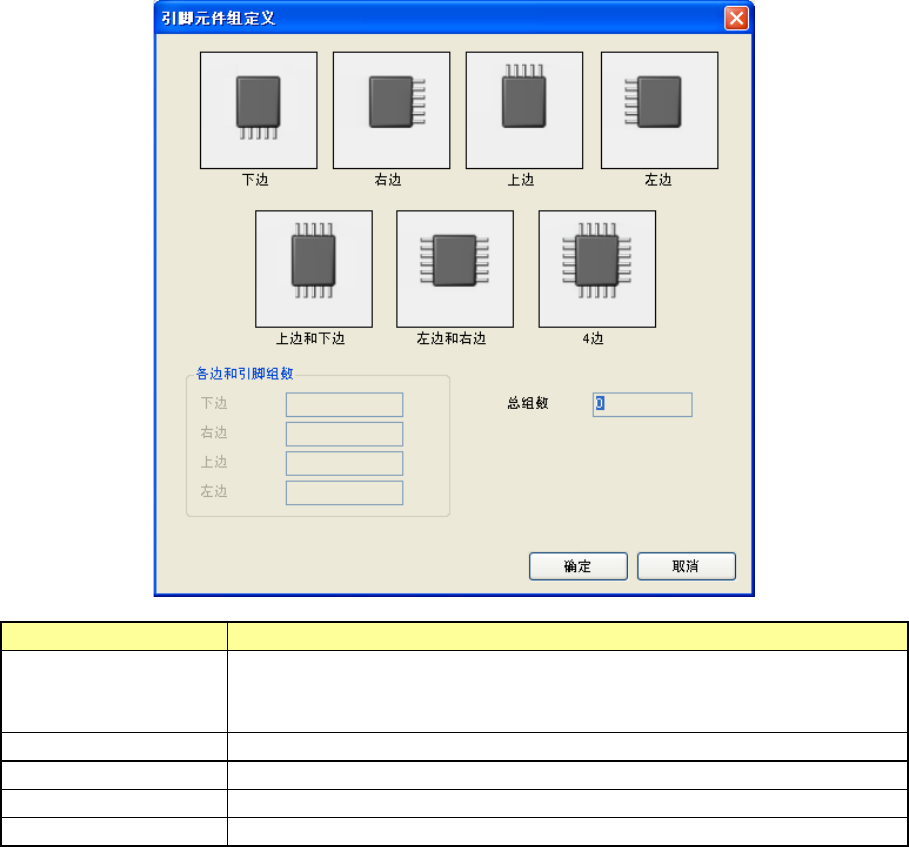

2) 引脚元件组定义

引脚元件组定义画面，以位图格式显示引脚元件的形状，通过选择位图进行元件组数的设置，

十分简便。

在元件数据画面中的类型指定引脚元件类，单击「追加」按钮即可显示此画面。

项目

内容

模板选择

选择与元件形状相同的模板。

不同的模板形状，各边的引脚组数的可输入边数会有变化。总组数的显示也会变化。

通过选择模板，可设置各边的引脚组数，总组数的默认值。

引脚组数

输入各边的引脚组数。

总组数

显示元件组数的总数。（不可输入）

确定按钮

选择「确定」按钮，显示「引脚元件简易输入」画面。

取消按钮

选择「取消」按钮，返回「元件数据」画面。

6-83

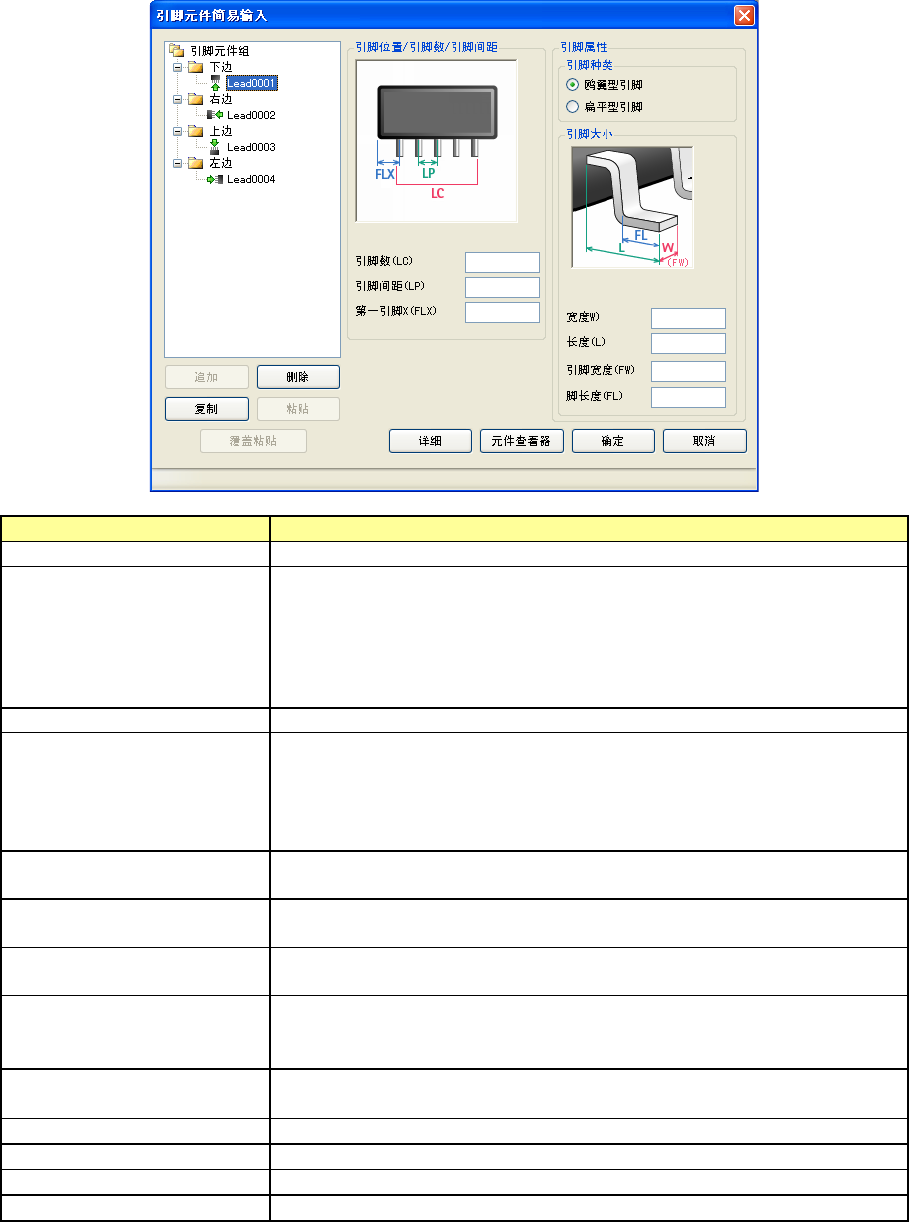

3) 引脚元件简易输入

在引脚元件简易输入画面中，用位图显示引脚元件的形状，可逐一对元件组的引脚数，引脚

间距，长度，宽度等进行设置，一目了然。

在引脚元件组定义画面中单击「确定」按钮，再在元件数据画面的元件组一览中双击引脚元

件、或选择「编辑」按钮单击，即可显示此画面。

在树形控件中选择元件组进行设置。

项目

内容

引脚元件组一览

单击树形控件的

[+]

部分会变为

[-]

，显示定义的元件组。

引脚位置

引脚数

引脚间距 / 第一引脚

引脚数，输入组内的引脚数。

引脚数的输入范围为 1～384（默认：空白）。

引脚间距，输入引脚中心到下一个引脚中心的距离。

引脚间距的输入范围为 0.20～22.00（默认：空白）。

第一引脚位置，输入从角到第一元件的距离。

第一引脚位置的输入范围及默认值，为根据元件外形尺寸与边的方向计算的值。

引脚种类

用单选按钮选择引脚的种类

(

鸥翼引脚

扁平引脚

)

。默认为扁平引脚。

引脚宽度，长度

引脚大小

输入引脚的宽度、长度、脚的宽度、脚的长度。

宽度的输入范围为 0.08～10.00（默认：空白）。

长度的输入范围为 0.10～10.00（默认：空白）

脚的宽度的输入范围为 0.08～引脚宽度（默认：空白）

脚的长度的输入范围为

0.10

～引脚长（默认：空白）

追加按钮

「追加」按钮，在树形控件上选择了「下边」「右边」「上边」「左边」

时为有效，

选择了追加按钮时，可追加元件组。组名上，按追加顺序自动附加升序号。

删除按钮

「删除」按钮，在选择树形控件上的元件组时为有效，选择此按钮，会显示提

示信息，选择「确定」可删除元件组。

复制按钮

「复制」按钮，在树形控件上选择了元件组时有效，选择该按钮时，将取得所

选择的元件组数据。

粘贴按钮

「粘贴」按钮，在树形控件上选择了「下边」「右边」「上边」「左边」时为有效。

选择该按钮时，把「复制」按钮所取得的元件组数据作为其他元件组粘贴在所

选择的边上。

覆盖粘贴按钮「覆盖粘贴」按钮，在树形控件上选择了元件组时为有效，选择该按钮时，把

「复制」按钮所取得的元件组数据，覆盖在所选择的元件组数据上。

详细按钮

选择「详细」按钮，即显示元件组画面。

元件查看器按钮

显示「元件查看器」画面。

确定按钮

使设置的元件组数据有效，返回「元件数据」画面。

取消按钮

废除设置的元件组数据，返回「元件数据」画面。

6-84

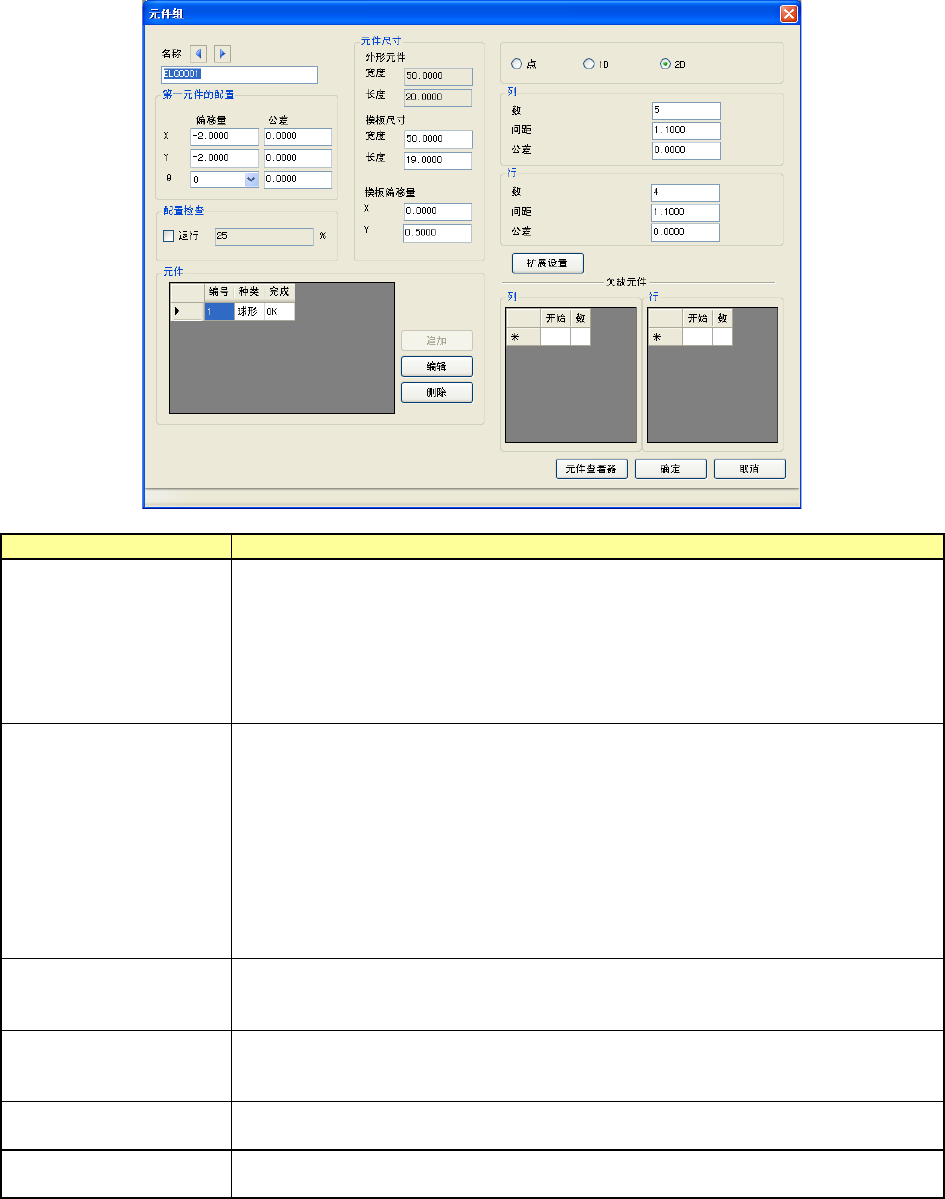

4) 元件组

在元件组画面中，可对元件组逐一进行元件位置、元件数、间距等详细设置。

在元件数据画面中按类型指定引脚元件类型时，单击引脚元件简易画面「详细」按钮，即可

显示此画面。

在元件数据画面中指定类型为球面元件类时，元件数据画面会显示「追加」按钮，或从元件

组一览双击球面元件，或单击「编辑」按钮，即可显示。

从元件组一览双击外形元件，或单击「编辑」按钮即可显示。

项目

内容

名称

显示元件组的名称。

可输入名称。输入 32 字符以内的半角英文数字符号。省略时，按类型显示下列默认值。

引脚元件：「Leadｘｘｘｘ」

球面元件：「ELGｘｘｘｘ」

外形元件（角）：「 Cornerｘｘｘｘ」

外形元件（边）：「Sideｘｘｘｘ」

「

xxxx

」为

位数字自动编号。

第一元件的配置

偏移量

输入从元件中心到基准引脚的前端中心坐标。

・X,Y

输入范围，为元件外形尺寸的范围内。

默认值，因元件类型而异。

・θ

可从 0，45，90，135，180，225，270，315°中选择一项。但，45，135，225，315°

的值，只可在球面、标记、重心或用户定义元件上设置。

默认值为，空白。

在元件画面中对元件数据进行了某种更改时，会显示「因元件数据有更改，第一元件

的配置偏移量

恢复为默认值。」的信息，将

值恢复为默认值。

第一元件的配置

公差

输入偏移量坐标的容许范围。

输入范围为 X,Y：-1.00～1.00，θ：-3.5～3.5。

默认值为

0.0000

。

配置检查

输入配置偏移判定级别。

勾选「运行」复选框，可输入「判定级别」。

输入范围为

～

200%

。默认为

25%

。

元件外形尺寸

外形元件

显示元件的外形尺寸。不可更改。

元件外形尺寸

模板尺寸

可输入模板尺寸。

默认值为
