6- 87 6) 元件（引脚时） 在元件画面中，可进行元件的种类、配置、尺寸等元件信息的详细设置。 单击元件组画面的「编辑」按钮，或双击元件，即可显示此画面。 选择元件的种类后，可显示下列图案。 外部引脚 / 内部引脚时
6-86

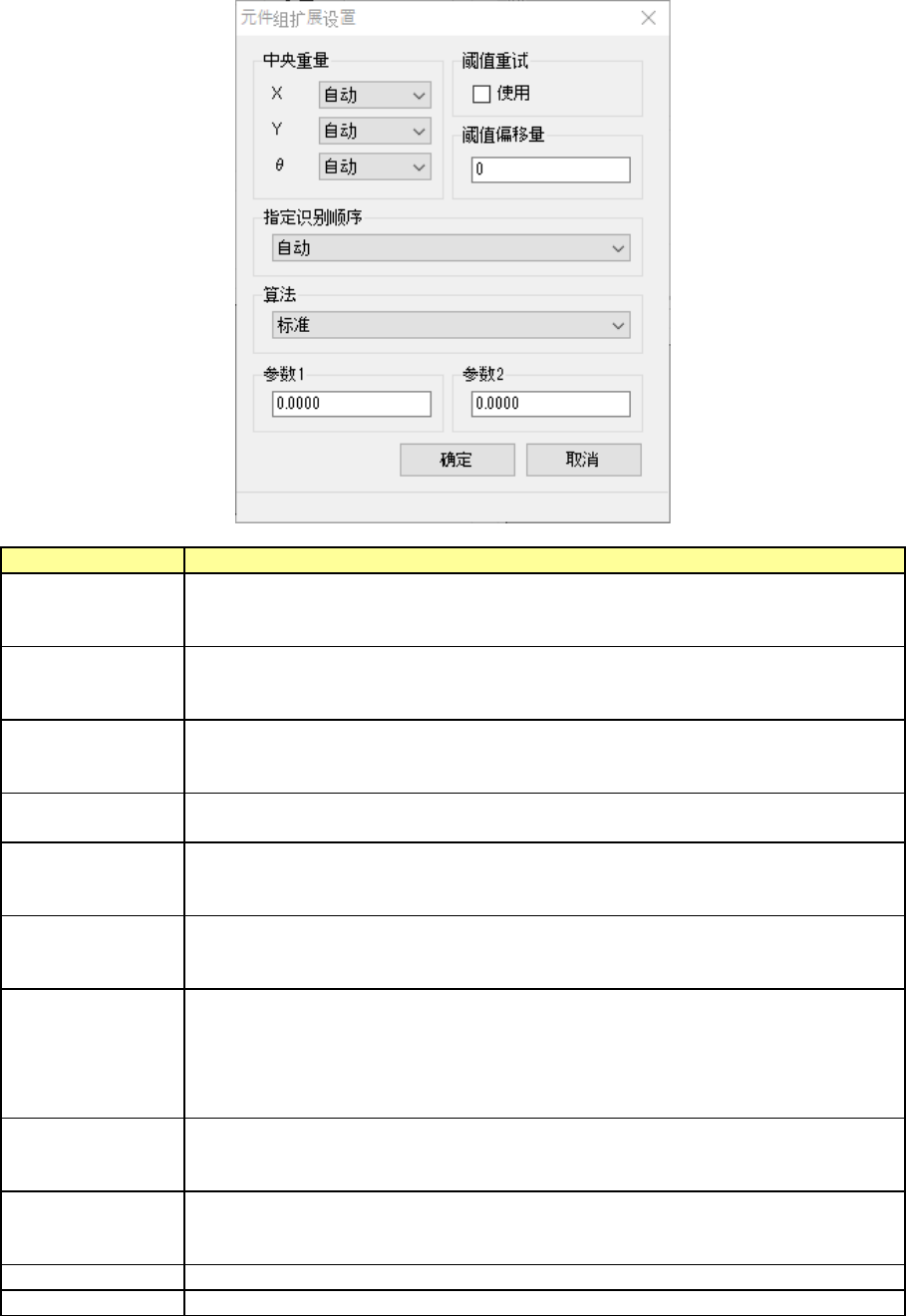

5) 元件组扩展设置
在画面上可进行元件组扩展数据的设置。
项目
内容
中央重量
X
在组合框里设置
X
定位使用的重量。
从「自动」，「未使用」，「1」～「100」中选择。
默认值为自动。
中央重量
Y
在组合框里设置
Y
定位使用的重量。
从「自动」，「未使用」，「1」～「100」中选择。
默认值为自动。
中央重量 θ 在组合框里设置 θ 定位使用的重量。
从「自动」，「未使用」，「1」～「100」中选择。
默认值为自动。
阈值重试
在复选框里设置阈值重试的
ON/OFF
。
默认值为
OFF
。
阈值偏移量
设置阈值偏移量。
输入范围为-127～127。
默认值为
0
。
指定识别顺序
用组合框选择指定识别顺序。
从「自动」，「定义顺序」中选择。
默认值为自动。
算法
用组合框选择算法。
元件类型为边、角、边(高精度)、角(锐角)、角(钝角)时，从「标准」「原来使用的算法 1」
「算法预备 2」中选择。
其他的元件类型时，从「标准」「算法预备 1/算法 1」「算法预备 2/算法 2」中选择。
默认值为标准。
参数
1
输入参数
1
。
输入-150.000～255.0000 中的一个值。
默认值为
0.0000
。
参数
2
输入参数
2
。
输入-150.000～255.0000 中的一个值。
默认值为
0.0000
。
确定按钮
更新元件组扩展设置的数据，返回「元件组」画面，显示追加或被更改的行。
取消按钮
元件组扩展设置的数据无效，返回「元件组」画面。
6-87

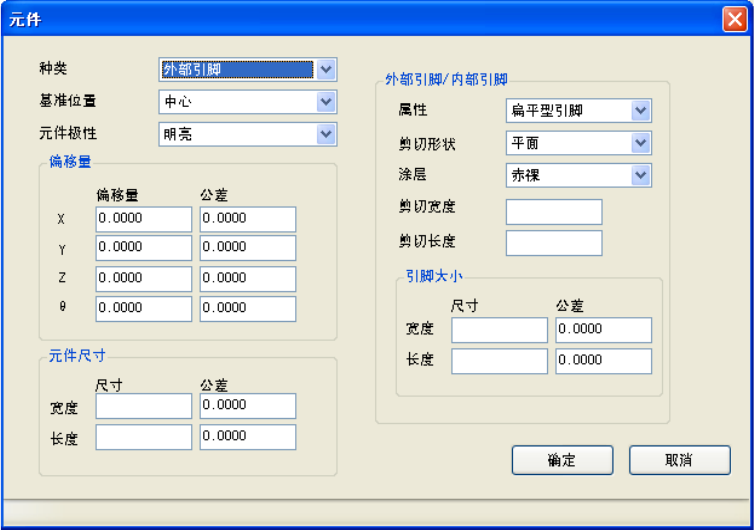

6) 元件（引脚时）
在元件画面中，可进行元件的种类、配置、尺寸等元件信息的详细设置。
单击元件组画面的「编辑」按钮，或双击元件，即可显示此画面。
选择元件的种类后，可显示下列图案。
外部引脚/内部引脚时
6-88
项目
内容
种类
用组合框选择元件类型。
从「外部引脚」「 内部引脚」「 球面」「 平面」「 列」中选择。
选择「球面」时可切换为球面元件设置画面，选择「平面」时可切换为平面元件
设置画面，选择「列」时可切换为列元件设置画面。
元件类型为「插入元件」时，可选择「INS 针」。选择「INS 针」时，画面会切
换为
INS
针设置画面。
基准位置
从组合框中选择元件的基准位置。
从「元件的中心」「 下面的中心」「 左下的位置」中选择。
默认为「元件的中心」。
元件极性
用组合框选择元件类型。
从「明亮」「 黑暗」中选择。
默认为「明亮」。
偏移量
偏移量，公差
偏移量
输入偏离元件组设置的坐标的偏移量。
输入范围 X,Y 为-外形尺寸～外形尺寸。Z 为 0～0。θ 为 0～359.9999
。（默认值
为 0.0000）
公差
输入偏移量的容许范围（0～0）。
默认值为
0
。
元件尺寸 宽度
尺寸，公差
尺寸
输入元件尺寸的宽度。输入范围为 0.0800mm～10.0000mm。
（默认为空白）
公差
输入大小的容许范围（
0.0000
～
1.0000
）。默认为
0.0000
。
元件尺寸 长度
尺寸，公差
尺寸
输入元件尺寸的长度。输入范围为 0.1000mm～10.0000mm。
（默认为空白）
公差
输入大小的容许范围（
0.0000
～
1.0000
）。默认为
0.0000
。
属性
用组合框选择引脚的种类。
从「扁平引脚」「 鸥翼引脚」中选择。
默认值，外部引脚类型时为「扁平引脚」，内部引脚时为「鸥翼引脚」。
剪切形状
用组合框选择引脚的剪切形状。
从「扁平」「 U 形剪切」「 左下剪切」「 右下剪切」中选择。
默认值为「扁平」。
涂层
用组合框选择引脚的涂层种类。
从「赤裸」「 镀金」「 镀焊锡」中选择。
默认值为「赤裸」。
剪切宽度
输入引脚剪切宽度。剪切形状选择「扁平」以外时，此项为可输入状态。输入范
围因元件大小会有变化。
剪切长度
输入引脚剪切长度。剪切形状选择「扁平」以外时，此项为可输入状态。输入范
围因元件大小会有变化。
引脚大小
尺寸
输入引脚宽度、长度。属性选择「鸥翼形引脚」时，此项为可输入状态。默认值
为空白。
宽度的输入范围为 0.08～（因元件大小会有变化）。
长度的输入范围为
0.10
～（因元件大小会有变化）。
引脚大小
公差
输入引脚宽度、长度的容许范围。默认值为
0
。
属性选择「鸥翼形引脚」时，此项为可输入状态。
宽度，长度的输入范围为
0.0000
～
0.1000
。
