6- 91 标记 项目 内容 种类 从组合框里选择元件类型。 从「标记 」「 边 」「 角」 「边 ( 高精度 ) 」「 角 ( 锐角 ) 」「 角 ( 钝角 ) 」中选择。 选择 「边」 「边 ( 高精度 ) 」 时会切换为边 / 边 ( 高精度 ) 元件设定画面， 选择 「角」 「角 ( 锐 角 ) 」「 角 ( 钝角 ) 」时会切换为角 / 角 ( 锐角 )/ 角 ( 钝角 ) 元件设定画面。 元件极性 从组合框里选择元件类型…
6-90

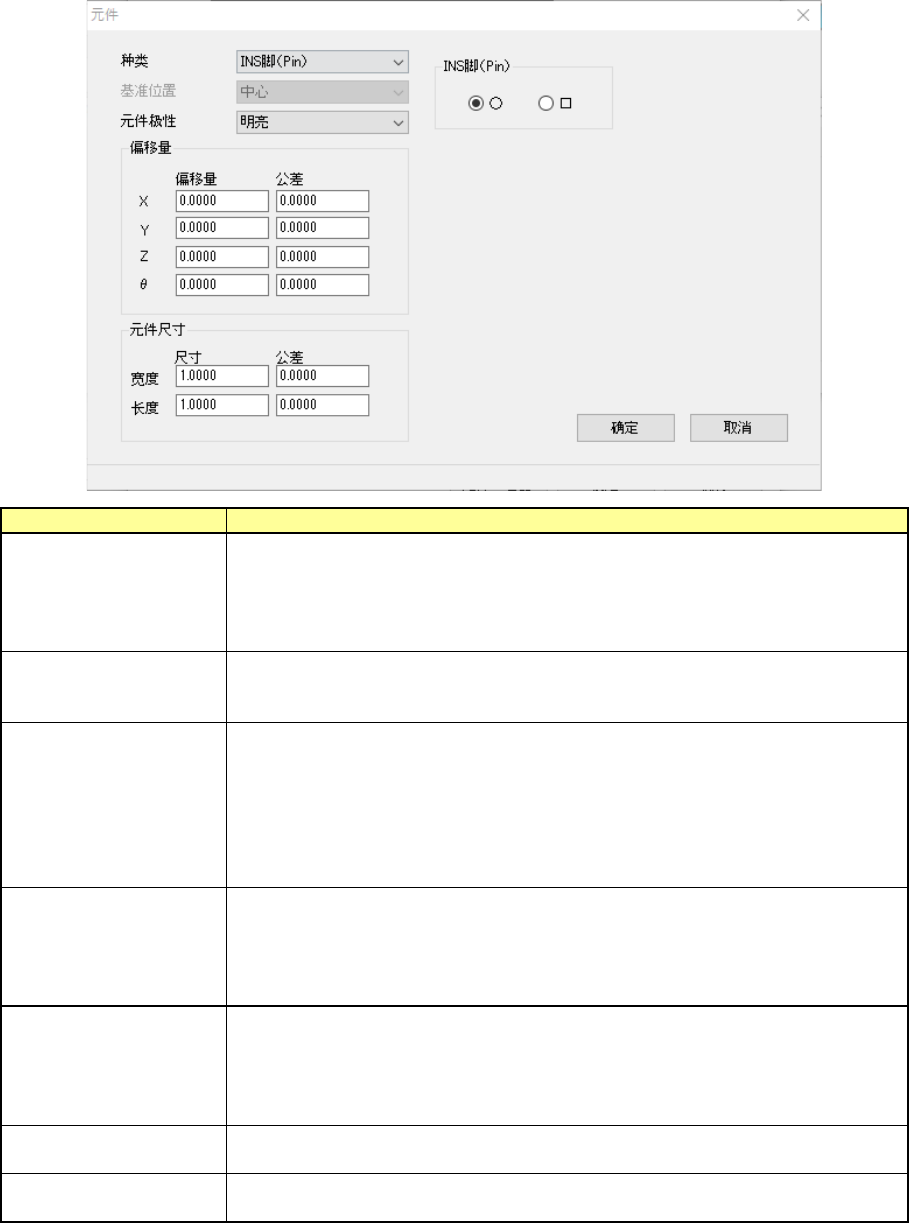

列/INS 脚时
项目
内容
种类
从组合框里选择元件类型。
从「外部引脚」「 内部引脚」「 球面」「 平面」「 列」中选择。
选择「外部引脚」「 内部引脚」时，会切换为外部引脚/内部引脚元件设定画面，选择
「球面」时会切换为球面元件设定画面，选择「列」时切换为列元件设定画面。
但，「外部引脚」「 内部引脚」，只有在元件组选择
“1D”
时才可选择。
元件极性
从组合框里选择元件类型。
选择「明亮」，或「黑暗」。
默认值为「明亮」。
偏移量
偏移量，公差
偏移量
输入距离元件组设定的坐标的偏差。
输入范围 X,Y 为-外形尺寸～外形尺寸。Z 为 0～0。
θ 为 0～359.9999。（默认值为 0.0000）
公差
输入偏移量容许范围（0～0）。
默认值为
0
。
元件尺寸 宽度
尺寸，公差
尺寸
输入元件尺寸的宽度（横）。输入范围为，0.0400mm～5.0000mm。
（默认值为空白）
公差
输入大小的容许范围（
0.0000
～
1.0000
）。默认值为
0.0000
。
元件尺寸 长度
尺寸、公差
尺寸
输入要素尺寸的长度(纵)。输入范围为 0.0400mm～5.0000mm。
（默认值为空白）
公差
输入大小的容许范围（
0.0000
～
1.0000
）。默认值为
0.0000
。
列
/INS
脚
形状
用单选按钮选择符合列形状的形状
ID
。
从「
□
」「
○
」中选择。默认值为「
○
」。
列
高度
输入列的高度。
输入范围为
0.0000mm
～
10.0000mm
（默认值：
0.0000mm
）。
6-91

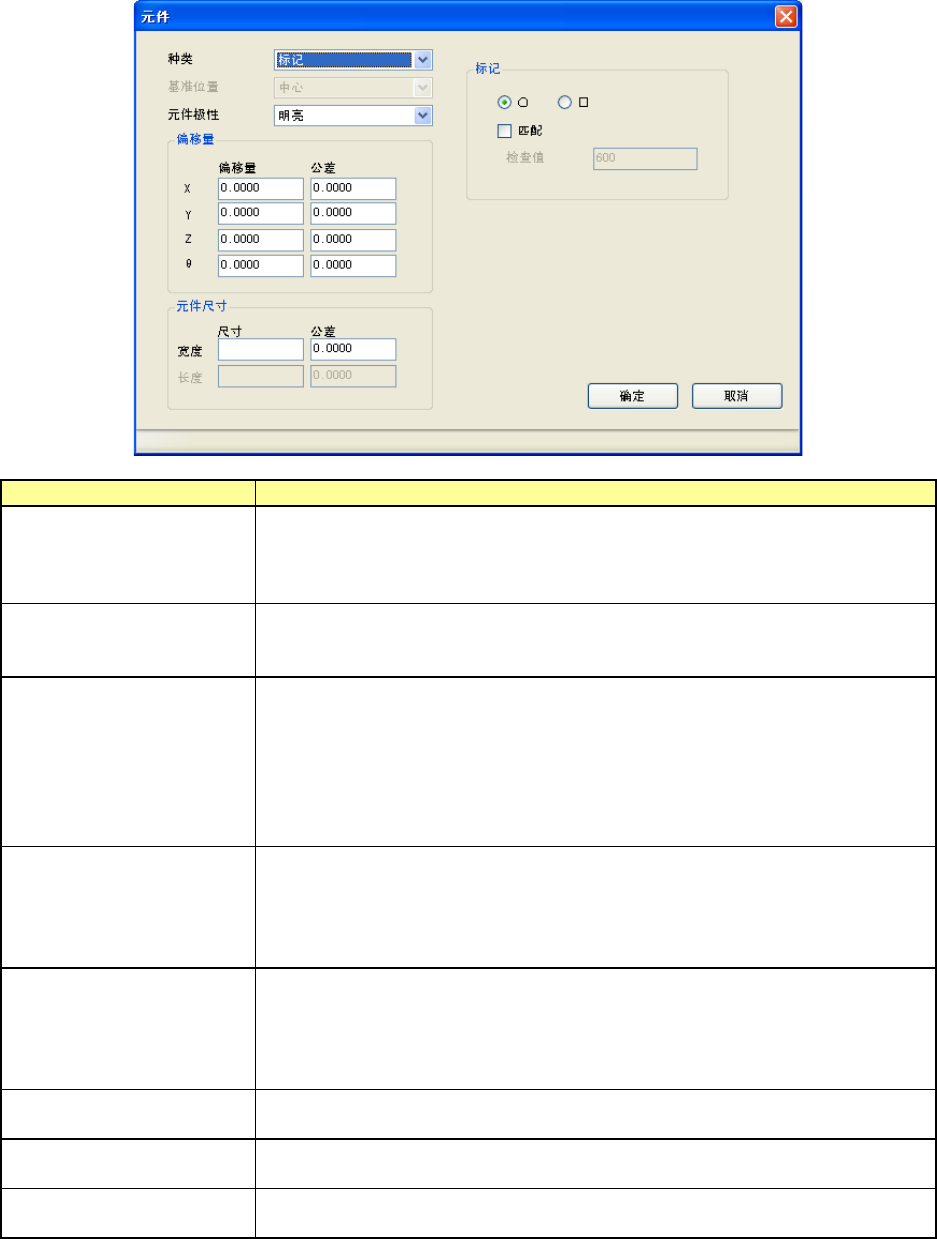

标记
项目
内容
种类
从组合框里选择元件类型。
从「标记」「 边」「 角」「边(高精度)」「 角 (锐角)」「 角 (钝角)」中选择。
选择「边」「边(高精度)」时会切换为边/边(高精度) 元件设定画面，选择「角」「角(锐
角
)
」「 角
(
钝角
)
」时会切换为角
/
角
(
锐角
)/
角
(
钝角
)
元件设定画面。
元件极性
从组合框里选择元件类型。
选择「明亮」，或「黑暗」。
默认值为「明亮」。
偏移量
偏移量，公差
偏移量
输入距离元件组设定的坐标的偏差量。
输入范围 X,Y 为-外形尺寸～外形尺寸。Z 为 0～0。
θ 为 0～359.9999。（默认值值为 0.0000）
公差
输入偏移量容许范围（0～0）。
默认值为
0
。
元件尺寸 宽度
尺寸，公差
尺寸
输入元件尺寸的宽度。输入范围为，0.2000mm～10.0000mm。
（默认值为空白）
公差
输入大小的容许范围（
0.0000
～
1.0000
）。默认值为
0.0000
。
元件尺寸 长度
尺寸，公差
尺寸
输入元件尺寸的长度。输入范围为，0.2000mm～10.0000mm。
（默认值为空白）
公差
输入大小的容许范围（
0.0000
～
1.0000
）。默认值为
0.0000
。
标记
形状
用单选按钮选择符合标记列形状的形状
ID
。
从「
□
」「
○
」中选择。默认值为「
○
」。
标记
匹配
要作为匹配检查对象时，选择勾选框。
标记
检查值
勾选框已勾选时可以输入此项，请输入检查值。
输入范围为
0
～
1000
，默认值为
600
。
6-92

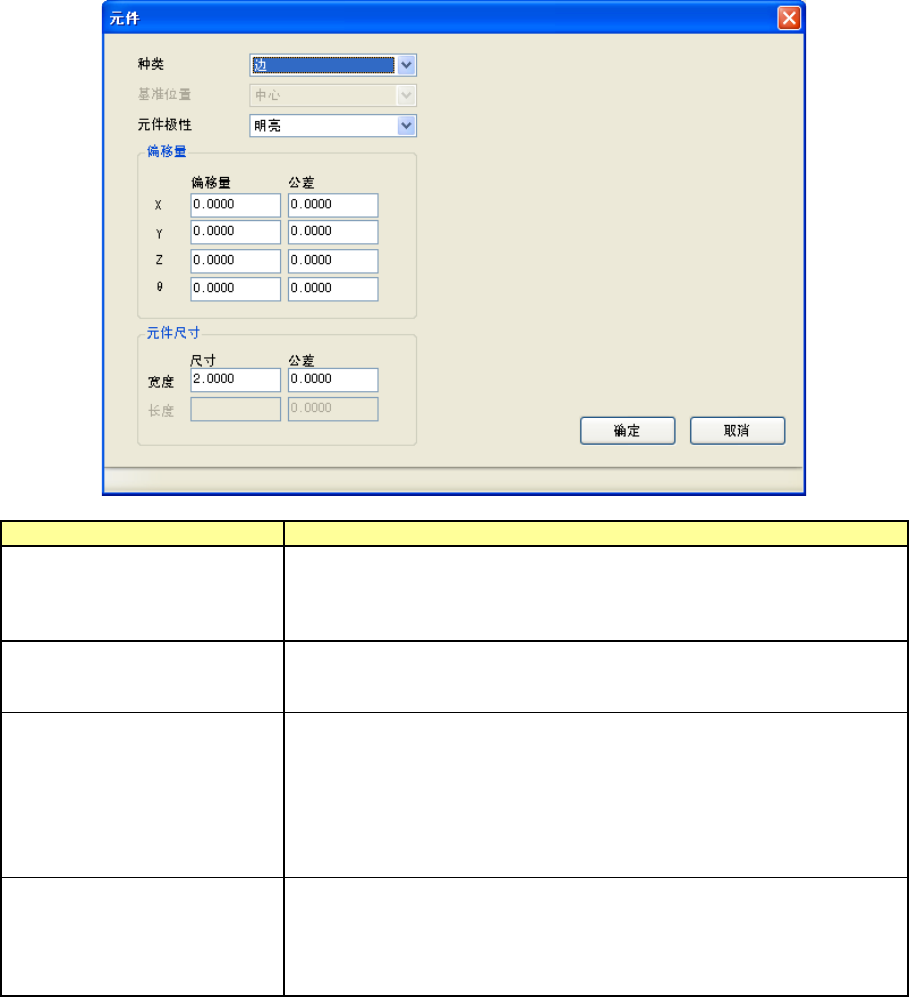

边，边（高精度）
项目
内容
种类
从组合框里选择元件类型。
从「标记」「 边」「 角」「边(高精度)」「 角 (锐角)」「 角 (钝角)」中选择。
选择「标记」时会切换为标记元件设定画面，选择「角」「角(锐角)」「 角 (钝角)
」
时会切换为角
/
角
(
锐角
)/
角
(
钝角
)
元件设定画面。
元件极性
从组合框里选择元件类型。
选择「明亮」，或「黑暗」。
默认值为「明亮」。
偏差量
偏差量，公差
偏移量
输入距离元件组设定的坐标的偏差。
输入范围 X,Y 为-外形尺寸～外形尺寸。Z 为 0～0。θ 为 0～359.9999。
（默认值为 0.0000）
公差
输入偏移量容许范围（0～0）。
默认值为
0
。
元件尺寸 宽度
尺寸，公差
尺寸
输入元件尺寸的长度。输入范围为 0.2000mm
～元件外形尺寸，横向。（默认
值为 2.0000mm）
公差
输入大小的容许范围（
0.0000
～
1.0000
）。默认值为
0.0000
。
