6- 100 ◆ 异形元件 ( 有引线 ) ◆ 异形元件 ( 有电极杆 ( 锡球 ))
6-99

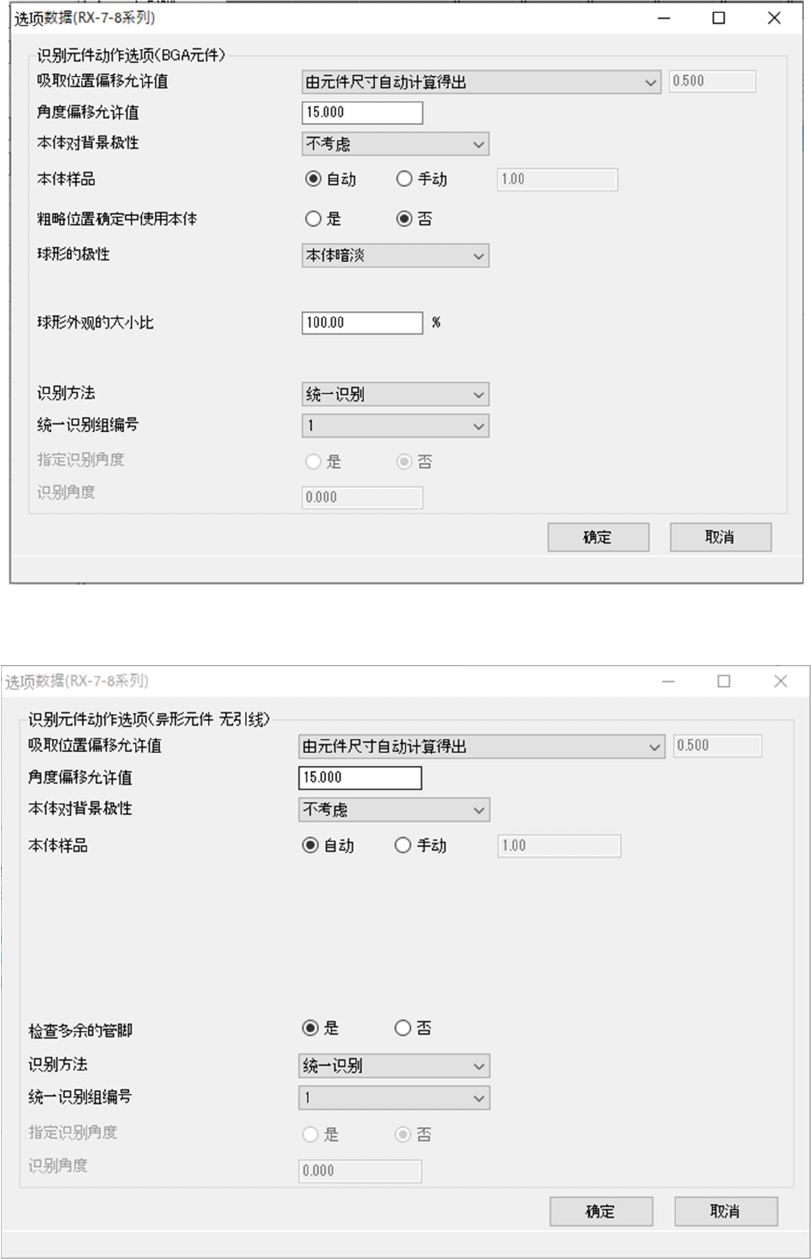

◆ BGA 元件
◆ 异形元件(无引线)
6-100
◆ 异形元件(有引线)
◆ 异形元件(有电极杆(锡球))
6-101
在 RX-7-8 系列的选购项数据画面设定以下项目。
项目
备注
吸取位置偏离容许值
选择零件（元件）识别时在哪个范围内进行识别。
选择「全画面」时，对全画面进行识别。
选择「指定位置」时，在指定的区域内进行识别。选择了「指定位置」时，输入识别
区域。
选择「自动算出零件尺寸」时，将考虑角度、角度偏离的容许值，自动设定识别区域，
进行识别。
识别区域的输入范围为 0.00～1000.00。
默认值为
0.50
。
角度偏离容许值
当识别所获得的元件角度与预想有元件的角度有所偏移时，应输入容许的角度偏移量。
输入范围为
0.00
～
180.00
。默认值为
15.00
。
本体对背景极性
从「暗」「明」「不考虑」中选择零件（元件）的本体与背景的明暗差别。
默认值为「不考虑」。
球形的极性
本体与球形的明暗差，从「本体暗淡」、「本体明亮」中进行选择。
默认值为「本体暗淡」。
本体辅助样本
指定本体检出时使用的辅助样本系数。
自动计算适当的本体子辅助样本时，请勾选自动。
设定系数时，选择手动。
系数的输入范围为
1.00
～
24.00
。默认值为
1.00
。
球形外观的大小比
当识别的球形尺寸与实际的球形尺寸不同时，对「识别的球形尺寸」相对于「实际的球
形尺寸」所占的比例进行设定。
输入范围为
0.01
～
200.00
。默认值为
100.00
。
本体分数门槛
为了判断是否进行使用本体定位，按
0.000
～
1.000%
范围输入临界值。
输入范围为
0.00 0.01
～
1.00
。默认值为
0.40
。
在粗定位中利用本体
当实际零件（元件）的引脚数比数据的引脚数多时，要检出多余的引脚，将其识别为
NG
时，请勾选此项。
默认值为「否」。
进行多余的脚的确定
当实际零件（元件）的引脚数比数据的引脚数多时，要检出多余的引脚，将其识别为
NG
时
默认值为「是」。
识别方法
通用贴片头的元件识别方法从「统一识别」、「个别识别」进行选择。
默认值为「统一识别」。
统一括识别组编号
由通用贴片头执行统一识别时，选择同一照明级别可以同时识别的组编号。
默认值为
1
。
指定识别角度
在识别方法设定为「个别识别」时进行选择。
指定角度从「是」「否」中进行选择。
默认值为「否」。
识别角度
在识别角度指定为「是」时进行设定。
输入范围为
0.000
～
359.999
。默认值为
0.000
。
背面贴片检测
设定在元件吸取时是否检测元件的背面贴片。
默认值为「否」。
背面贴片检测
-
接地面
接地面的亮度从「暗淡」、「明亮」中进行选择。
默认值为「暗淡」。
背面贴片检测
-
阈值
输入判断接地面光度的阈值。
输入范围为
0
～
255
。默认值为
100
。
