6-103
6-2-49-3-2 识别形状资讯
6-2-49-3-3 芯片元件
编辑按钮为无效。
RX-7-8 系列无需进行图像数据的设定。
6-2-49-3-4 引脚元件
按下编辑按钮则显示以下所示的画面。
将显示移动至中心位置。
为现在鼠标光标所在的
X,Y 坐标。
元件的显示方向。
仰视图从元件下面
俯视图从
元件上面进行显示。
初始值为仰视图。
显示倍率。
以中心为基准对形状资讯
画面进行放大缩小。
6-104
在引脚元件信息画面设定以下项目。
项目
备注
脚号码
可对以组为单位进行参数设定。
以下为以
1
组为单位进行的设定。
脚存在方向
设定引脚的存在方向。
脚数
输入引脚的根数。
输入范围为
1
999
默认值
8
脚间距
输入引脚的中心间距。
输入范围为
0.001
99.999
。( 默认:根据模型尺寸不同。
脚长度
输入引脚的长度。
输入范围为
0.001
99.999
。( 默认:根据模型尺寸不同。
脚宽度
输入引脚的宽度。
输入范围为
0.001
99.999
。( 默认:根据模型尺寸不同。
接地面的长度
输入引脚与基板的接地面长度。
输入范围为
0.001
99.999
。( 默认
0.000
脚前端体间隔
输入引脚前端至模板的间隔。
输入范围为
-999.999
999.999
。( 默认值:根据模型尺寸不同。
宽度方向补正
输入引脚的中心与元件中心的偏移量
输入范围为
-999.999
999.999
。( 默认值
0.000
脚长度容许率
输入对引脚长度的识别容许率
输入范围为
1
99
。( 默认值
20
脚宽度容许率
输入对引脚宽度的识别容许率
输入范围为
1
99
。( 默认值
20
)。
脚间距容许率
输入对引脚间距的识别容许率
输入范围为
1
99
。( 默认值
10
脚接地容许率
输入对引脚接地面的长度识别容许率
输入范围为
1
99
。( 默认值
20
脚弯曲容许值
以长度输入引脚前端部的弯曲容许值。
输入范围为
-999.999
999.999
。( 默认值
0.000
脚形状
从「
Gull-wing
」「
J-lead
」中选择引脚形状。
6-105

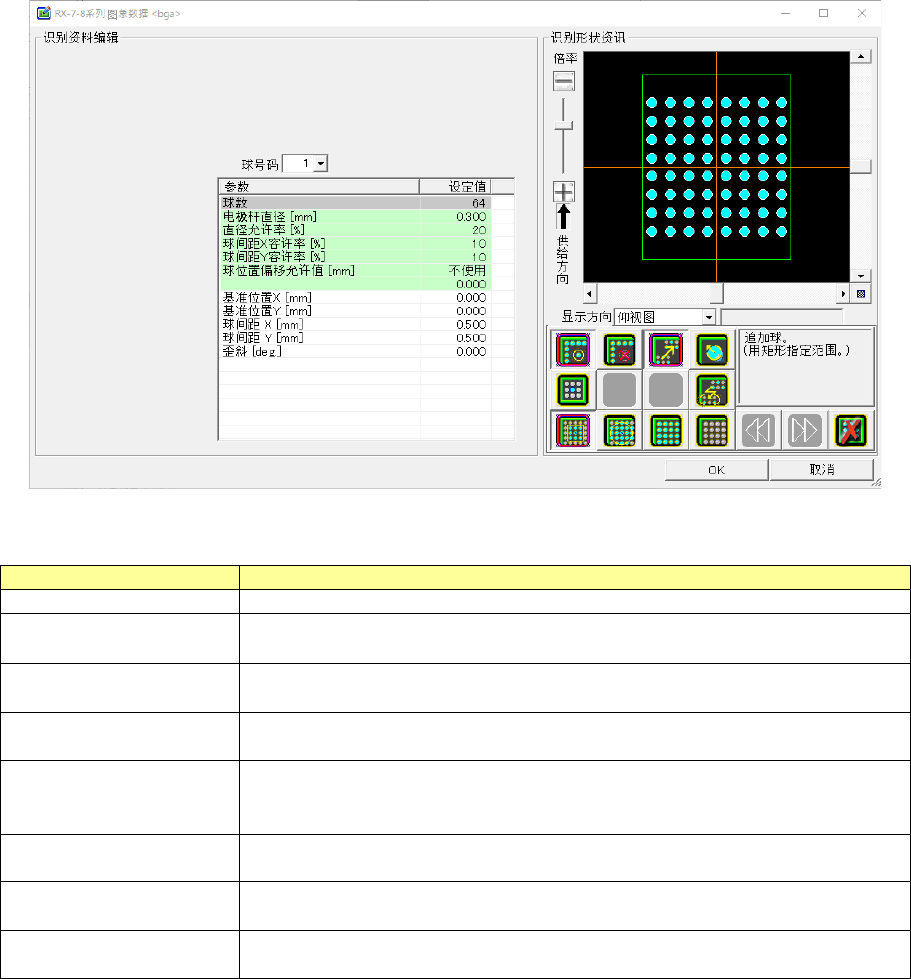

6-2-49-3-5 BGA 元件
按下编辑按钮则显示以下所示的画面。
RX-7-8 系列 BGA 元件画面设定以下的项目。
项目
备注
球数
不可以输入,显示用工具按钮布置的球数。
电极杆直径
输入电极杆的直径。
输入范围为
0.001
99.999
(默认值:
0.500
直径容许率
输入球的直径容许率。
输入范围为
1
99
。( 默认值:
20
)。
球间距 X,Y 许率
输入
X
方向、
Y
方向的球形间距的直径容许率。
输入范围为
1
99
。( 默认值:
10
)。
球位置偏移允许值
设定球形识别时的位置偏移容许值。默认值为未使用。
勾选「使用」则可以输入设定值。
输入范围为
0.001
99.999
基准位置
X/Y
输入球组的基准位置。
输入范围为
-99.999
99.999
。( 默认值:
0.000
)。
球间距 X,Y
输入
X
方向、
Y
方向的球形间距。
输入范围为
0.001
99.999
。( 默认值:
1.000
)。
歪斜
输入球的倾斜。
输入范围为
-360.000
360.000
。(默认值:
0.000
)。
