6-2-49-3-8 异形元件 (有锡球)

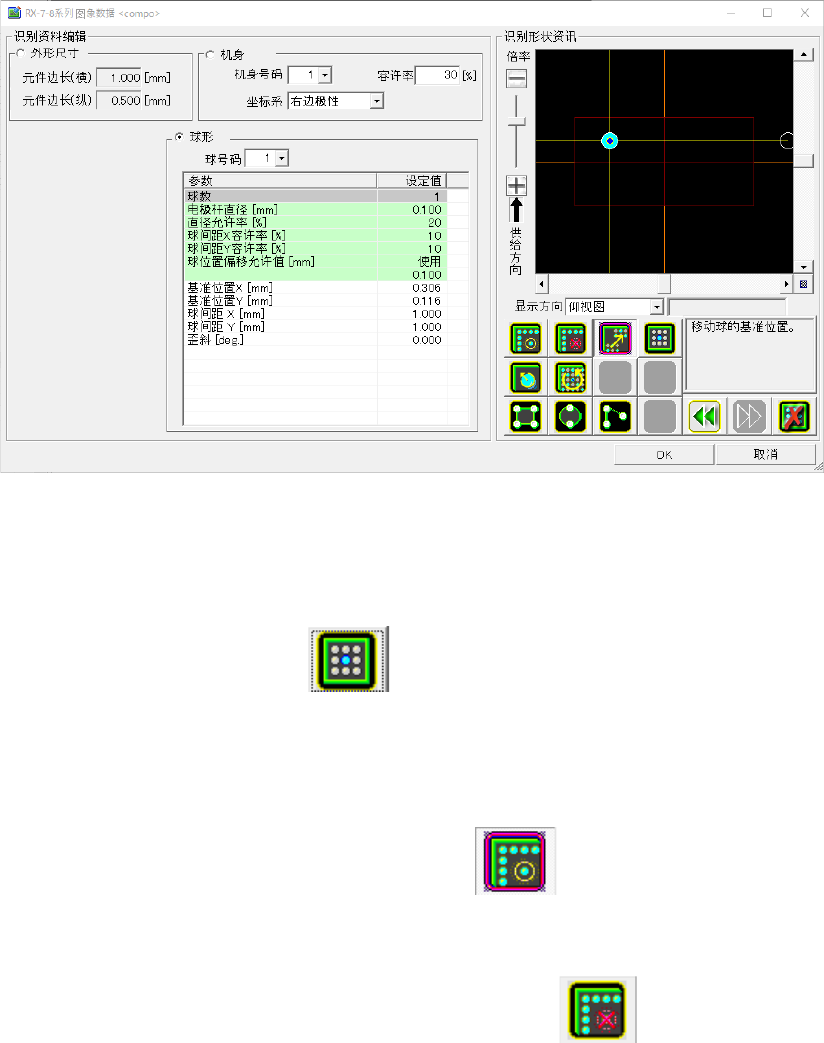

按下编辑按钮则显示以下所示的画面。
输入项目与 BGA 元件及异形元件（无引脚）相同。
◆ 新建锡球／锡球数的调整
1) 单击[锡球]。
2) 从[工具箱]单击制作锡球按钮 。新建锡球时，在外形尺寸的框中央会生成新的锡球图
案。锡球图案将以蓝色标记显示图案中心位置，以浅蓝色标记显示锡球所配置的位置，以白
色标记显示可配置锡球的位置。
3) 从[球号码]的组合框中选择要编辑锡球的锡球号码。
4) 要配置锡球时，需从[工具箱]单击添加锡球按钮
。
5) 用鼠标单击要配置锡球位置的白框标记，锡球即被配置到该位置。
6) 要删除已配置的锡球时，需从[工具箱]单击删除锡球按钮
。
7) 用鼠标单击配置锡球位置的浅蓝色标记，该位置的锡球配置即被清除。
◆ 编辑锡球的直径／间距
1) 单击[锡球]。
2) 从[球号码]的组合框中选择要编辑锡球的锡球号码。
6-112
3) 从[工具箱]单击锡球尺寸按钮 。
4) 要更改锡球的直径时，用鼠标单击锡球的基准位置的橙色标记，直接进行拖拽。
5) 锡球的直径将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
6) 要更改锡球的间距时，用鼠标单击锡球基准位置右上部的白色标记，直接进行拖拽。
7) 锡球的间距将对应鼠标指向的位置发生变化。调整结束后，松开鼠标的按钮。
◆ 移动锡球
1) 单击[锡球]。
2) 从[球号码]的组合框中选择要移动的锡球号码。
3) 在[工具箱]里单击锡球移动按钮 。
4) 用鼠标单击要移动锡球的基准位置的蓝色标记，直接进行拖拽。
5) 所有方向的锡球的位置将对应鼠标指向的位置发生变化。移动结束后，松开鼠标的按钮。
◆ 旋转锡球
1) 单击[锡球]。
2) 从[球号码]的组合框中选择要旋转锡球的锡球号码。
3) 从[工具箱]单击锡球旋转按钮 。
4) 用鼠标单击锡球右侧的黄色标记，直接进行拖拽。锡球图案将以锡球基准位置的灰色标记为
中心进行旋转。锡球位置的调整结束后，松开鼠标的按钮。
◆ 删除锡球
1) 单击[锡球]。
2) 从[工具箱]单击用于删除锡球的按钮 。
3) 从[球号码]的组合框中选择要删除锡球的锡球号码。
4) 用鼠标单击位于锡球基准位置的蓝色标记。（或在[编辑窗口]的任意位置单击鼠标右键。）
5) 显示确认删除的提示。单击[是]，即删除指定的锡球信息。
6-113
6-2-49-4 图像识别 RS-1 系列
如果元件类型为 BGA，FBGA，方芯片，则显示用于设置 RS-1 系列特定数据的 RS-1 系列面板。
在方形芯片的情况下
在 BGA FBGA 的情况下

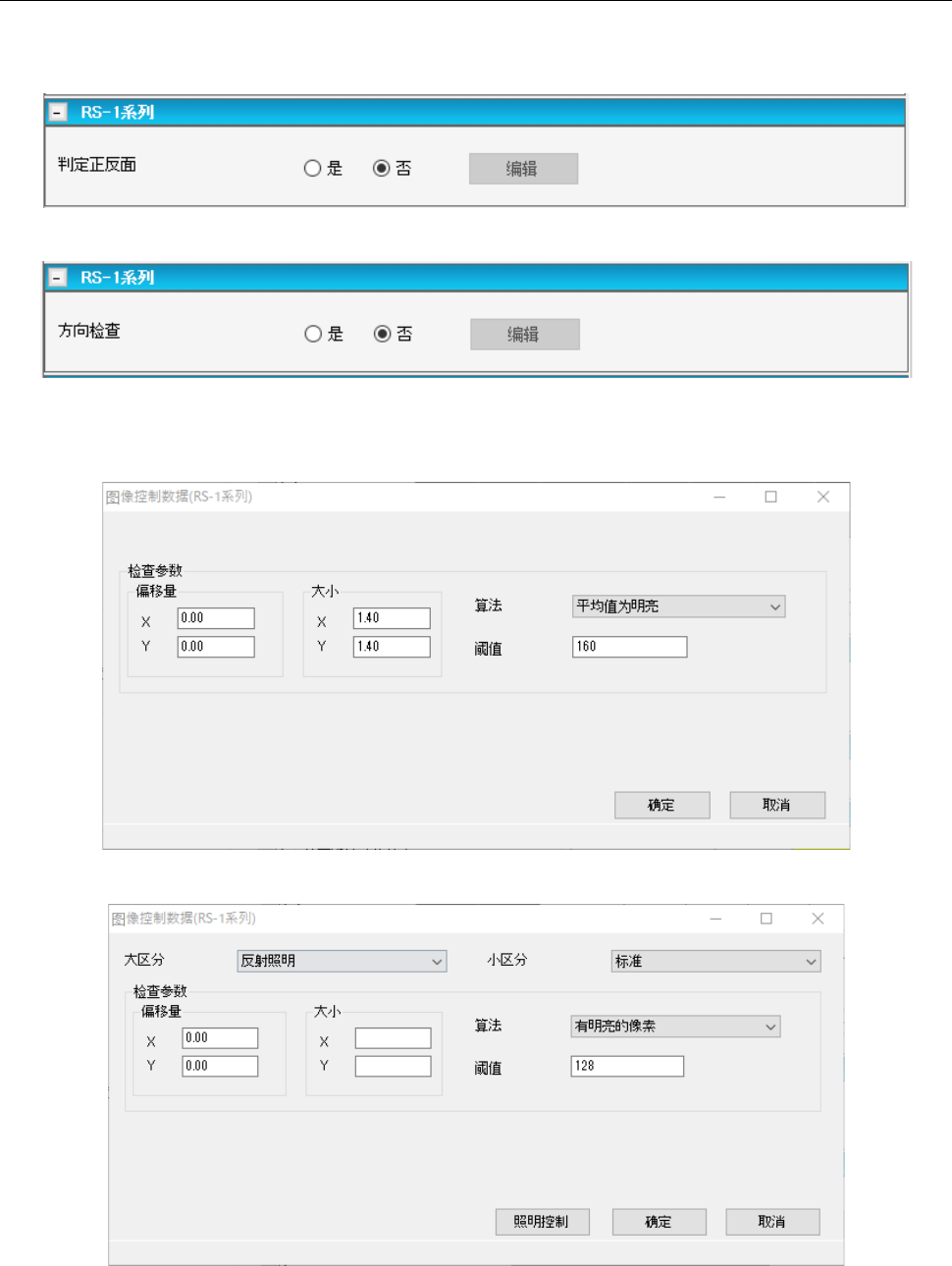

当您按编辑按钮时，将打开以下屏幕。
在方形芯片的情况下
在 BGA，FBGA 的情况下
