3- 22 3-4- 10 替换 选择菜单的「编辑」－「替换」，可将符合指定条件的元件数据，替换为替换项目中设置的数据。 3-4- 10 -1 替换条件 设置要替换的元件的筛选条件。 未选择的项目，会排除在替换条件对象外。但至少要设置 1 个替换条件。 项目 内容 元件类型 用组合框选择替换对象的元件类型。 包装 用组合框选择替换对象的包装。 定心方式 用组合框选择替换对象的定心方式。 外形尺寸 宽度 输入替换对象的元件尺寸的宽度尺寸的…
3-21
3-4-9 更改元件名/点胶图案名
3-4-9-1 更改元件名
选择菜单的「编辑」－「更改元件名」，可将元件名更改为指定的元件名。
3-4-9-2 变更点胶图案名
选择菜单的「编辑」－「变更点胶图案名」，可将点胶图案名变更为指定的点胶图案名。
3-22
3-4-10 替换
选择菜单的「编辑」－「替换」，可将符合指定条件的元件数据，替换为替换项目中设置的数据。
3-4-10-1 替换条件
设置要替换的元件的筛选条件。
未选择的项目，会排除在替换条件对象外。但至少要设置 1 个替换条件。
项目
内容
元件类型
用组合框选择替换对象的元件类型。
包装
用组合框选择替换对象的包装。
定心方式
用组合框选择替换对象的定心方式。
外形尺寸
宽度
输入替换对象的元件尺寸的宽度尺寸的最小、最大值。
输入范围为
0.001
～
180.000
。
长度
输入替换对象的元件尺寸的长度尺寸的最小、最大值。
输入范围为
0.001
～
180.000
。
高度
输入替换对象的元件尺寸的高度的最小、最大值。
输入范围为
0.000
～
999.999
。
封装尺寸
宽度
输入替换对象的元件尺寸的宽度尺寸最小、最大值。
输入范围为
0.01
～
180.00
。
长度
输入替换对象的元件尺寸的长度尺寸最小、最大值。
输入范围为
0.01
～
180.00
。
模板尺寸
宽度
输入替换对象元件本体横向尺寸的最小、最大值。
输入范围为
0.01
～
180.00
。
长度
输入替换对象元件本体纵向尺寸的最小、最大值。
输入范围为
0.01
～
180.00
。
高度
输入替换对象元件本体高度寸的最小、最大值。
输入范围为
0.01
～
55.00
。
默认按钮
将设置内容恢复为默认值。仅在替换项目画面时有效。
开始替换按钮
开始替换处理。未设置替换项目时，「开始替换」按钮无效。
清除按钮
清除全部显示项目。
关闭按钮
关闭替换画面。
3-23
3-4-10-2 替换项目
设置替换数据。
如果不选择或不输入，则排除在替换对象外。

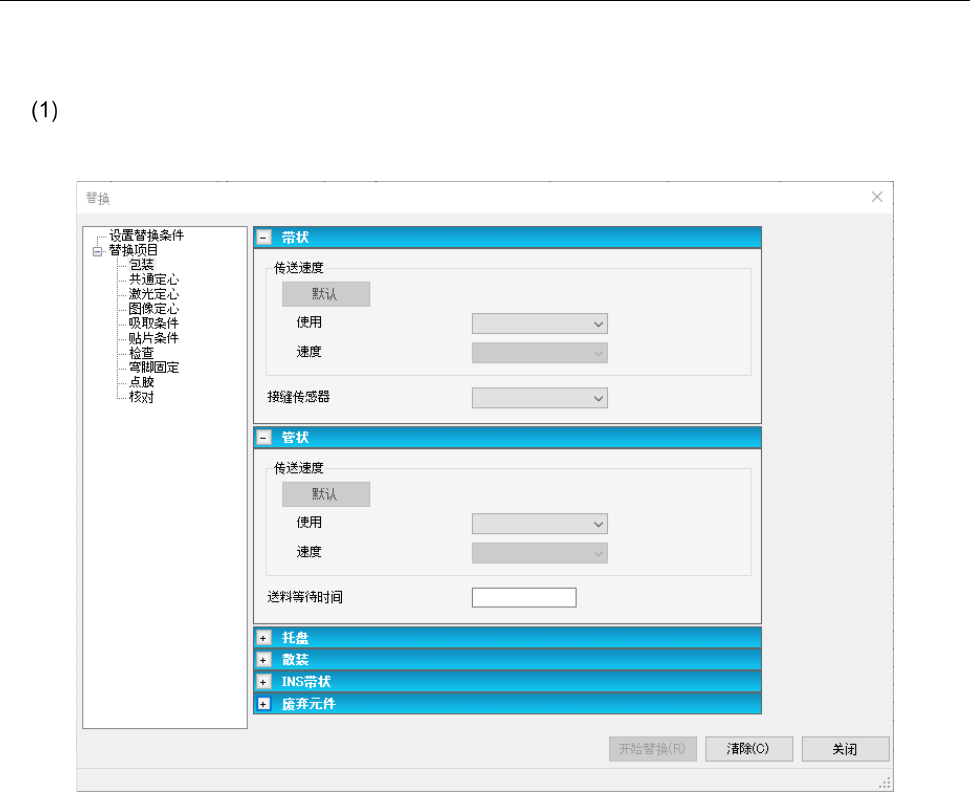

替换项目（包装）
在包装项目中设置替换数据。
