3- 25 替换项目（共通定心） 在共通定心中设置替换数据。 项目 内容 定心条件 定心条件 用组合框设置定心条件。 从「自动」 「激光定心优先」 「图像定心优先」中选择。 吸嘴数据 抓取位置 X 、 Y 输入抓取位置的替换值。 输入范围为 - 15.0000 ～ 15.0000mm 。 水平间隙 输入水平间隙的替换值。 输入范围为 - 9.0000 ～ 9.0000mm 。 吸取时吸嘴方向 输入吸取时吸嘴方向的替换值。 输入范围为 -…
3-24
项目
内容
带状
传送速度
传送速度 设置
“
使用
”
，
“
未使用
”
，并使用组合框设置速度。
使用 从「使用」「未使用」中选择。
速度 从「恢复默认」「高速」「中速」「低速」中选择。
使用默认按钮将速度恢复为默认值。
接缝传感器
接缝传感器设有组合框。
从「使用」「未使用」中选择。
管状
传送速度
传送速度 设置
“
使用
”
，
“
未使用
”
，并使用组合框设置速度。
使用 从「使用」「未使用」中选择。
速度 从「恢复默认」「高速」「中速」「低速」中选择。
使用默认按钮将速度恢复为默认值。
送料等候时间
输入送料待时间
输入范围为
50
～
200
。
托盘
默认按钮
在默认按钮返回下列项目复默认
MTC
MTC 速度
用组合框设置
MTC
速度。
从「恢复默认」「高速」「中速」「低速」「低速
2
」中选择。
吸取
用组合框设置吸取。
从「恢复默认」「大」「小」中选择。
自动
用组合框设置自动。
从「恢复默认」「自动选择」「不自动选择」中选择。
滑梭
用组合框设置滑梭。
从「恢复默认」「大」「小」「机械」中选择。
MTS
MTS 速度
用组合框设置
MTS
速度。
从「恢复默认」「高速」「中速」「低速」「低速
2
」中选择。
MTS 标记识别
用组合框设置
MTS
标记识别。
从「恢复默认」「是」「否」中选择。
DTS
DTS 速度
用组合框设置
DTS
速度。
从「恢复默认」「高速
2
」「高速」「低速」中选择。
MDS
MDS 送料方式
用组合框设置
MDS
送料方式。
从「恢复默认」、「滑梭」中选择。
散装 送料等候时间
输入
送
料等候时间。
输入范围为
5
～
200
。
INS 带状
钳位等候时间。
输入钳位等候时间。
输入范围为
5
～
200
。
钳位释放等候时间
输入钳位释放等候时间。
输入范围为
5
～
200
。
保持时间
输入保持时间。
输入范围为
5
～
200
。
关闭时间
输入关闭时间。
输入范围为
5
～
200
。
送料类型
从「恢复默认」、「一个进料」、「 两次进料」中选择。
要返回到默认按钮的默认。
废弃元件
默认按钮
用默认按钮使下列项目恢复默认。
2070-80 系列
用组合框设置
2070-80
系列的元件处理位置。
从「恢复默认」「废弃
BOX
」「返回托盘」「
IC
回收带」「元件保护」中选择。
其他模型
用组合框设置其他模型的元件处理位置。
从「恢复默认」「废弃
BOX
」「返回托盘」「
IC
回收带」「元件保护」中选择。
RX-7-8
系列
（
P20
贴片头）
用组合框设置
RX-7-8
系列
(P20
贴片头
)
的元件处理位置。
从「恢复默认」「废弃
BOX
」「元件保护」中选择。
RX-7-8
系列
（
P16
贴片头）。
用组合框设置
RX-7-8
系列
(P16
贴片头
)
的元件处理位置。
从「恢复默认」「废弃
BOX
」「元件保护」中选择。
RX-7-8
系列
（
P8
贴片头）。
用组合框设置
RX-7-8
系列
(P8
贴片头
)
的元件处理位置。
从「恢复默认」「废弃
BOX
」「元件保护」中选择。
3-25

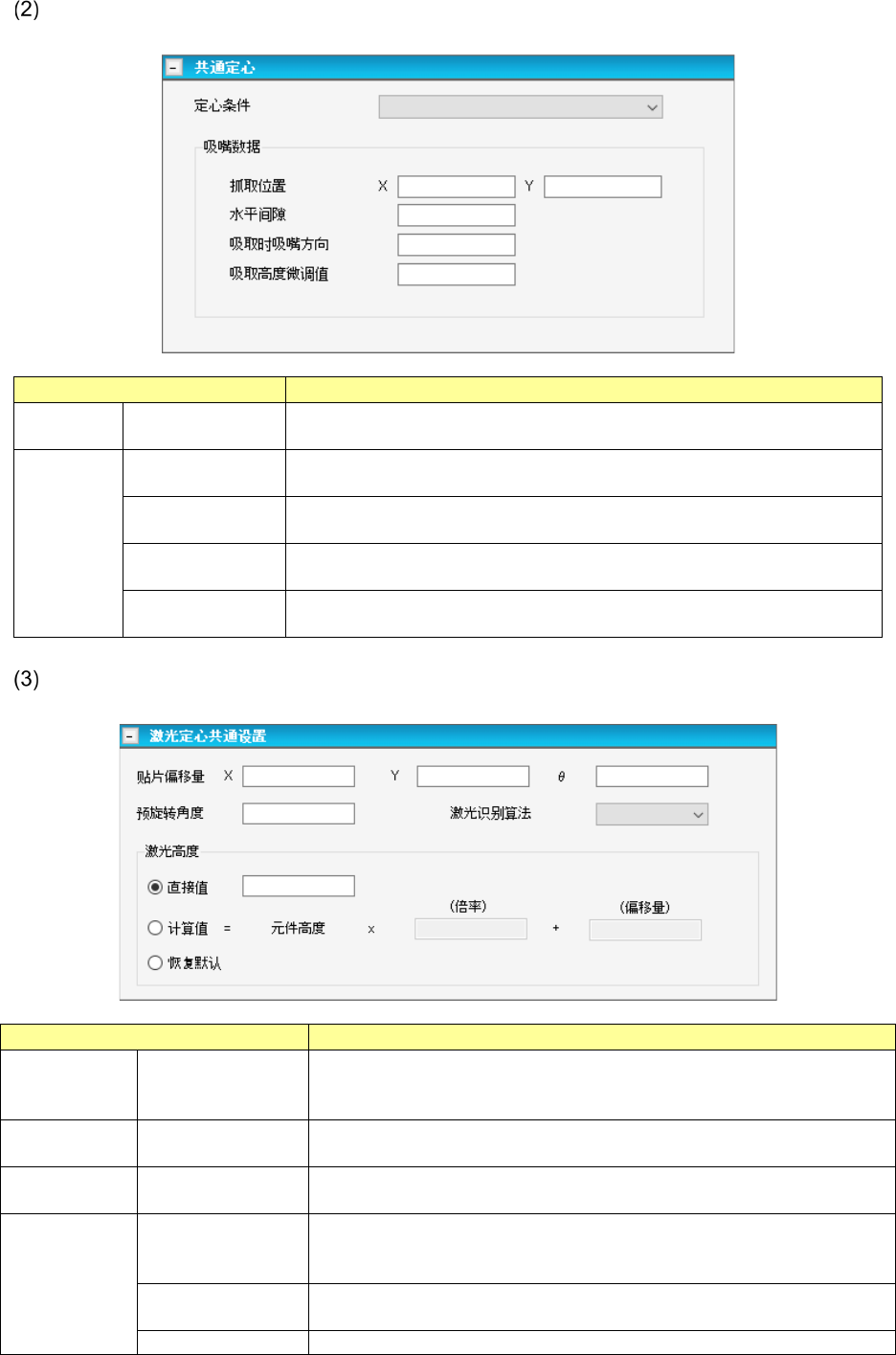

替换项目（共通定心）
在共通定心中设置替换数据。
项目
内容
定心条件
定心条件
用组合框设置定心条件。
从「自动」「激光定心优先」「图像定心优先」中选择。
吸嘴数据
抓取位置
X
、
Y
输入抓取位置的替换值。
输入范围为
-15.0000
～
15.0000mm
。
水平间隙
输入水平间隙的替换值。
输入范围为
-9.0000
～
9.0000mm
。
吸取时吸嘴方向
输入吸取时吸嘴方向的替换值。
输入范围为
-0.0000
～
359.9875
。
吸取高度微调值
输入吸取高度微调值的替换值。
输入范围为
-3.0000
～
3.0000mm
。
替换项目（激光定心）
设置激光定心中要替换的数据。
项目
内容
贴片偏移量
贴片偏移量
X
、
Y, θ
输入对左右非对称形元件进行贴片时的偏移量。
XY 的输入范围为 -99.00～99.00mm。
θ
的输入范围为
0.00
～
359.95mm
。
预旋转角度
预旋转角度
输入相对供应角度的倾斜角度。
输入范围为
0
～
359°
激光识别算法
激光识别算法
用组合框选择激光识别的算法。
从「算法
0
」～「算法
3
」中选择。
激光高度
直接值
用激光高度的单选按钮选择「直接值」时，要输入从元件表面到激光面的偏
移量值。
输入范围为
-55.00
～
10.00mm
计算值 用激光高度的单选按钮选择「计算值」时，要输入对于元件高度的倍率及偏
移量值。
恢复默认
从元件轮廓获得的默认值替换。
3-26

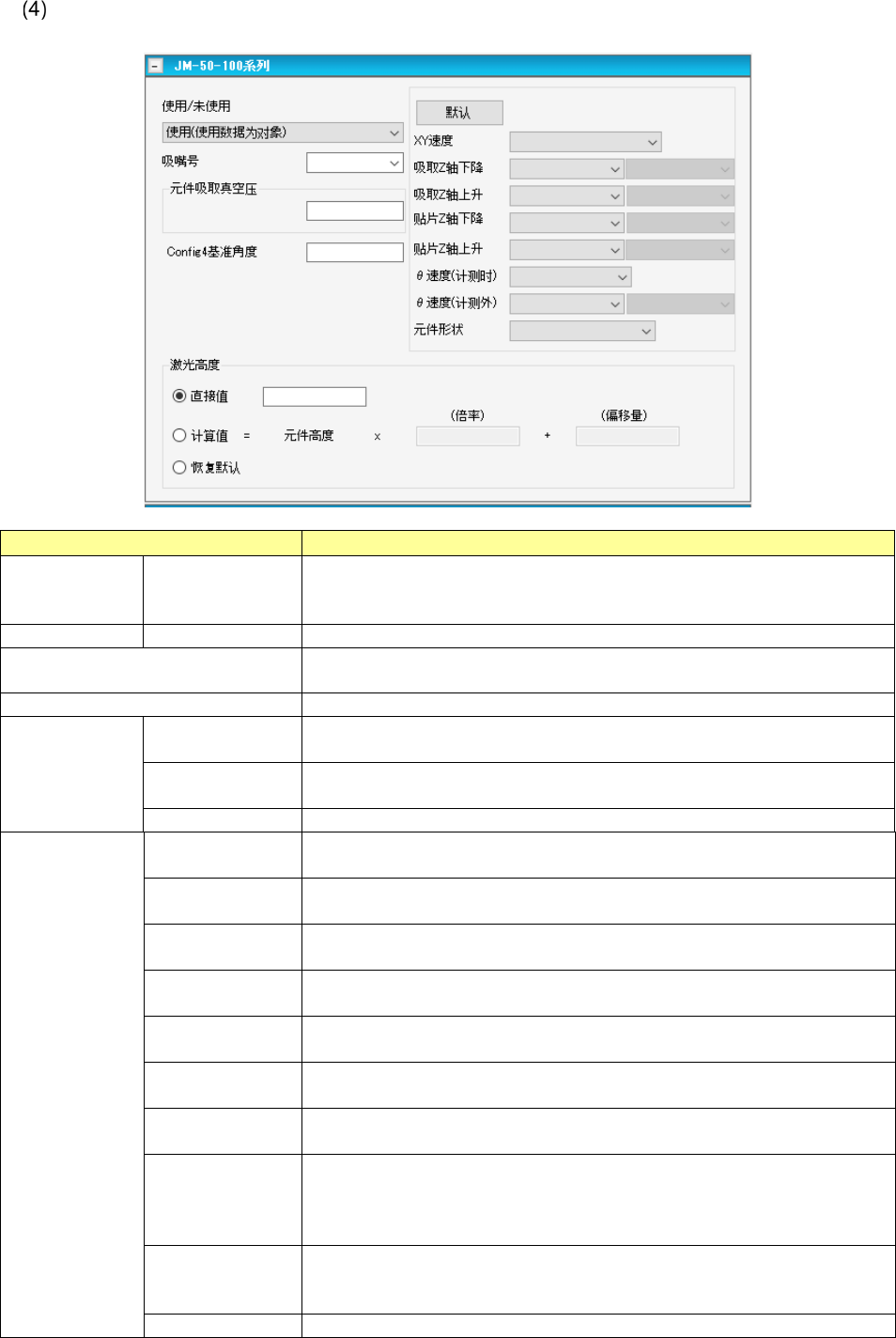

替换项目（激光定心）（JM-50-100 系列）
设置激光定心中要替换的 JM-50-100 系列固有数据。
项目
内容
使用/未使用 使用/未使用
通过组合框设定使用
/
未使用。
从「使用（仅使用的数据对象）」「使用（仅不使用的数据对象）」「使用（所有
对象）」「 不使用」中选择。
吸嘴号
吸嘴号
通过组合框设定吸嘴号。
元件吸取真空压
设定元件吸取真空压的真空泵。
替换后的值有时被取整。
Config4
基准角度
元件形状为「
Config4
」时，输入所使用的基准角度。
激光高度
直接值
在激光高度的单选按钮中选择了「直接值」时，输入从元件表面至激光面的偏
移值。
计算值
在激光高度的单选按钮中选择了「计算」时，输入相对于元件高度的倍率及偏
移量。
恢复默认
从元件轮廓获得的默认值替换。
速度
XY 速度
通过组合框设定
XY
速度。
还可设定「恢复默认」。
吸取 Z 轴下降
通过组合框设定吸取
Z
轴下降速度。
还可设定「恢复默认」。
吸取 Z 轴上升
通过组合框设定吸取
Z
轴上升速度。
还可设定「恢复默认」。
贴片 Z 轴下降
通过组合框设定贴片
Z
轴下降速度。
还可设定「恢复默认」。
贴片 Z 轴上升
通过组合框设定贴片
Z
轴上升速度。
还可设定「恢复默认」。
θ 速度（计测时）
通过组合框设定
θ
速度（计测时）。
还可设定「恢复默认」。
θ 速度（计测外）
通过组合框设定
θ
速度（计测外）。
还可设定「恢复默认」。
元件数据的设定
通过组合框设定元件数据。
θ速度(计测时)为「低速」、θ速度(计测外)为「低速」、「低速 2」时，可以进
行设定。
从「标准元件」「 重 元件」中进行选择。
元件形状
通过组合框设定元件形状。
从「恢复为默认」「 不设定」「 Config0」「 Config1」「 Config2」「 Config3」「 Config5」
中选择。
默认按钮
将各速度恢复为默认值。
