3- 32 替换项目（激光定心）（ 3010 - 20 系列） 设置激光定心中要替换的 3010 - 20 系列固有数据。
3-31
项目
内容
使用
/
未使用
使用
/
未使用
通过组合框设置使用
/
未使用。
从「使用（使用数据为对象）」「使用（未使用数据为对象）」「使用（全部
对象）」「 未使用」中选择。
吸嘴号
吸嘴号
通过组合框设置吸嘴号。
元件吸取
真空压
真空泵
设置元件吸取真空压的真空泵。
替换后的值有时被取整。
激光高度
直接值
用激光高度单选按钮选择「直接值」时，输入从元件表面至激光面的偏移
（补正）值。
计算值
用激光高度单选按钮选择「计算」时，输入相对于元件高度的倍率及偏移
（补正）值。
恢复默认
从元件轮廓获得的默认值替换。
FX-3 XY 速度
通过组合框设置
FX-3
的
XY
速度。
另外，可设置为「恢复默认」。
FX-3 吸取 Z 轴下降
通过组合框设置
FX-3
的吸取
Z
轴下降速度。
另外，可设置为「恢复默认」。
FX-3 吸取 Z 轴上升
通过组合框设置
FX-3
的吸取
Z
轴上升速度。
另外，可设置为「恢复默认」。
FX-3 贴片 Z 轴下降
通过组合框设置
FX-3
的贴片
Z
轴下降速度。
另外，可设置为「恢复默认」。
FX-3 贴片 Z 轴上升
通过组合框设置
FX-3
的贴片
Z
轴上升速度。
另外，可设置为「恢复默认」。
FX-3R/FX-3RA
XY
速度
通过组合框设置
FX-3R/FX-3RA
的
XY
速度。
另外，可设置为「恢复默认」。
FX-3R/FX-3RA
吸取
Z
轴下降
通过组合框设置
FX-3R/FX-3RA
的吸取
Z
轴下降速度。
另外，可设置为「恢复默认」。
FX-3R/FX-3RA
吸取
Z
轴上升
通过组合框设置
FX-3R/FX-3RA
的吸取
Z
轴上升速度。
另外，可设置为「恢复默认」。
FX-3R/FX-3RA
贴片
Z
轴下降
通过组合框设置
FX-3R/FX-3RA
的贴片
Z
轴下降速度。
另外，可设置为「恢复默认」。
FX-3R/FX-3RA
贴片
Z
轴上升
通过组合框设置
FX-3R/FX-3RA
的贴片
Z
轴上升速度。
另外，可设置为「恢复默认」。
θ 速度（计测时）
通过组合框设置
θ
速度（计测时）。
另外，可设置为「恢复默认」。
θ 速度（计测外）
通过组合框设置
θ
速度（计测外 ）。
另外，可设置为「恢复默认」。
元件形状
通过组合框设置元件形状。
从「恢复默认」「 不设置」「 有缺角」「 无缺角」「 PLCC」「 圆筒」「 灵活」
中选择。
默认按钮
将各速度恢复为默认值。
3-32

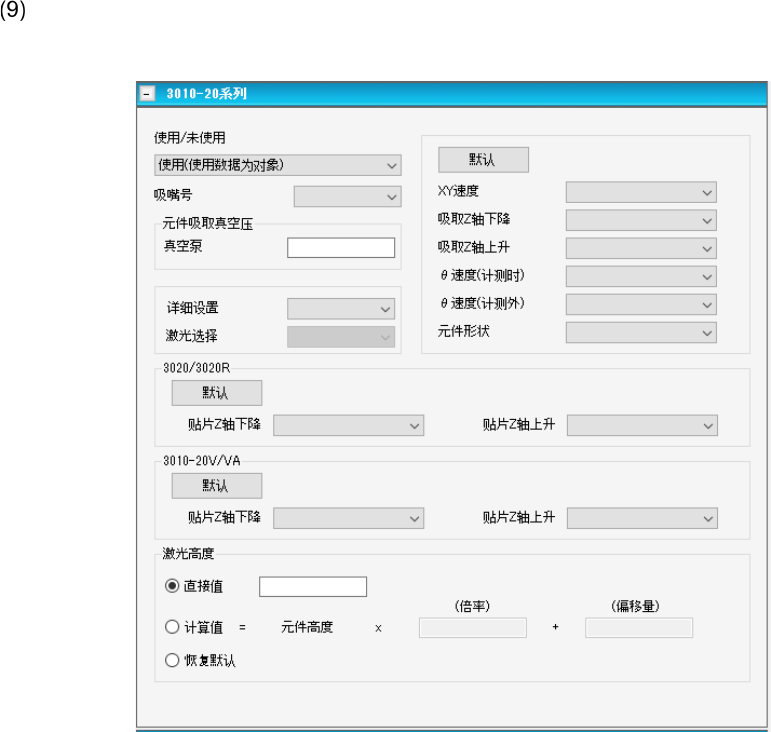

替换项目（激光定心）（3010-20 系列）
设置激光定心中要替换的 3010-20 系列固有数据。
3-33
项目
内容
使用
/
未使用
使用
/
未使用
通过组合框设置使用
/
未使用。
从「使用（使用数据为对象）」「使用（未使用数据为对象）」「使用（全
部对象）」「 未使用」中选择。
吸嘴号
吸嘴号
通过组合框设置吸嘴号。
元件吸取
真空压
真空泵
设置元件吸取真空压的真空泵。
替换后的值有时被取整。
激光高度
直接值
用激光高度单选按钮选择「直接值」时，输入从元件表面至激光面的偏移值
。
计算值
用激光高度单选按钮选择「计算」时，输入相对于元件高度的倍率及偏移值
。
恢复默认
从元件轮廓获得的默认值替换。
速度
XY
速度
通过组合框设置
XY
速度。
另外，可设置为「恢复默认」。
吸取
Z
轴下降
通过组合框设置吸取
Z
轴下降速度。
另外，可设置为「恢复默认」。
吸取
Z
轴上升
通过组合框设置吸取
Z
轴上升速度。
另外，可设置为「恢复默认」。
贴片
Z
轴下降
（
3020/3020R
）
通过组合框设置
3020/3020R
的贴片
Z
轴下降速度。
另外，可设置为「恢复默认」。
贴片
Z
轴上升
（
3020/3020R
）
通过组合框设置
3020/3020R
的贴片
Z
轴上升速度。
另外，可设置为「恢复默认」。
贴片
Z
轴下降
（
3010/3020V/3020VR
）
通过组合框设置
3010/3020V/3020VR
的贴片
Z
轴下降速度。
另外，可设置为「恢复默认」。
贴片
Z
轴上升
（
3010/3020V/3020VR
）
通过组合框设置
3010/3020V/3020VR
的贴片
Z
轴上升速度。
另外，可设置为「恢复默认」。
θ
速度（计测时）
通过组合框设置
θ
速度（计测时）。
另外，可设置为「恢复默认」。
θ 速度（计测外）
通过组合框设置 θ 速度（计测外）。
另外，可设置为「恢复默认」。
元件形状
通过组合框设置元件形状。
从「恢复默认」「 不设置」「 有缺角」「 无缺角」「 PLCC」「 圆筒」「 灵活
」
中选择。
默认按钮
将各速度恢复为默认值。
详细设置
详细设置
通过组合框设置是否设置激光选择。
从「是」「否」选择。
激光选择
通过组合框设置激光选择。
从「自动」「
LNC60
」「
FMLA
」中选择。
