3- 39 替换项目（图像定心）（ RS -1 系列） 设置图像定心中要替换的 RS -1 系列固有数据。 项目 内容 使用 / 未使用 使用 / 未使用 通过组合框设置使用 / 未使用。 从 「使用 （使用数据为对象） 」 「使用 （未使用数据为对象） 」 「使用 （全 部对象 ）」「 未使用」中选择。 不间断图像 识别 不间断图像识别 通过组合框设置是否进行不间断图像识别。 从「是」 「否」中选择。 多功能图象 识别 多功能图象识别…
3-38
替换项目（图像定心）
设置图像定心的替换数据。
项目
内容
识别中心偏移量 识别中心偏移量 X、Y 设置识别中心偏移量。
替换项目（图像定心）（JM-50-100 系列）
设置图像定心中要替换的 JM-50-100 系列固有数据。
项目
内容
使用/未使用 使用/未使用
通过组合框设置使用
/
未使用。
从「使用（使用数据为对象）」「使用（未使用数据为对象）」「使用（全
部对象）」「 未使用」中选择。
吸嘴号
吸嘴号
用组合框设置吸嘴号。
元件吸取真空压
设置元件吸取真空压的真空泵。
替换后的值有时被取整。
速度
XY 速度
通过组合框设置
XY
速度。
另外，可设置为「恢复默认」。
吸取 Z 轴下降
通过组合框设置吸取
Z
轴下降速度。
另外，可设置为「恢复默认」。
吸取 Z 轴上升
通过组合框设置吸取 Z 轴上升速度。
另外，可设置为「恢复默认」。
贴片 Z 轴下降
通过组合框设定贴片
Z
轴下降速度。
还可设定「恢复默认」。
贴片 Z 轴上升
通过组合框设定贴片 Z 轴上升速度。
还可设定「恢复默认」。
θ 速度
通过组合框设置
θ
速度。
另外，可设置为「恢复默认」。
元件数据的设定
通过组合框设定元件数据。
θ速度为「低速」、「低速 2」时，可以进行设定。
从「标准元件」「重元件」中进行选择。
默认按钮
将各速度恢复为默认值。
3-39

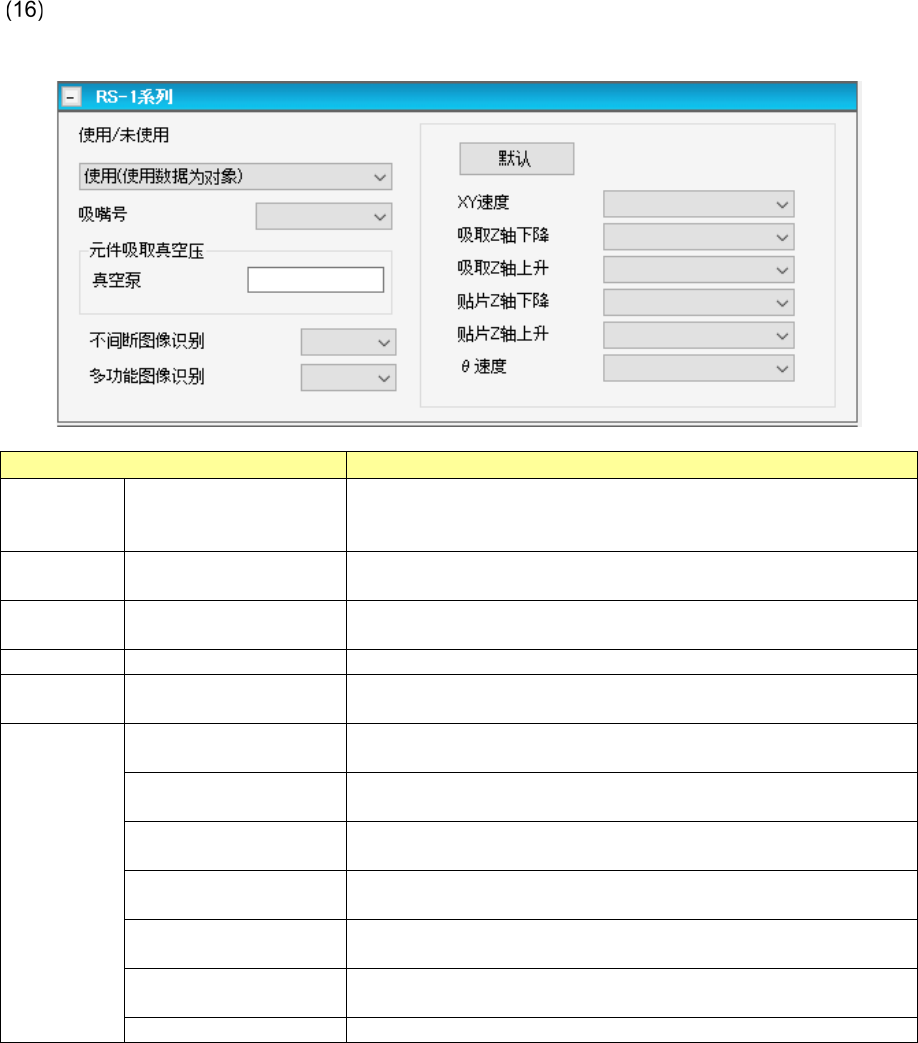

替换项目（图像定心）（RS-1 系列）
设置图像定心中要替换的 RS-1 系列固有数据。
项目
内容
使用/未使用 使用/未使用
通过组合框设置使用
/
未使用。
从「使用（使用数据为对象）」「使用（未使用数据为对象）」「使用（全
部对象）」「 未使用」中选择。
不间断图像
识别
不间断图像识别
通过组合框设置是否进行不间断图像识别。
从「是」「否」中选择。
多功能图象
识别
多功能图象识别
通过组合框设置是否进行多功能图象识别。
从「是」「否」中选择。
吸嘴号
吸嘴号
用组合框设置吸嘴号。
元件吸取
真空压
真空泵
设置元件吸取真空压的真空泵。
替换后的值有时被取整。
速度
XY 速度
通过组合框设置
XY
速度。
另外，可设置为「恢复默认」。
吸取 Z 轴下降
通过组合框设置吸取
Z
轴下降速度。
另外，可设置为「恢复默认」。
吸取 Z 轴上升
通过组合框设置吸取
Z
轴上升速度。
另外，可设置为「恢复默认」。
贴片 Z 轴下降
通过组合框设定贴片
Z
轴下降速度。
还可设定「恢复默认」。
贴片 Z 轴上升
通过组合框设定贴片
Z
轴上升速度。
还可设定「恢复默认」。
θ 速度
通过组合框设置 θ 速度。
另外，可设置为「恢复默认」。
默认按钮
将各速度恢复为默认值。
3-40

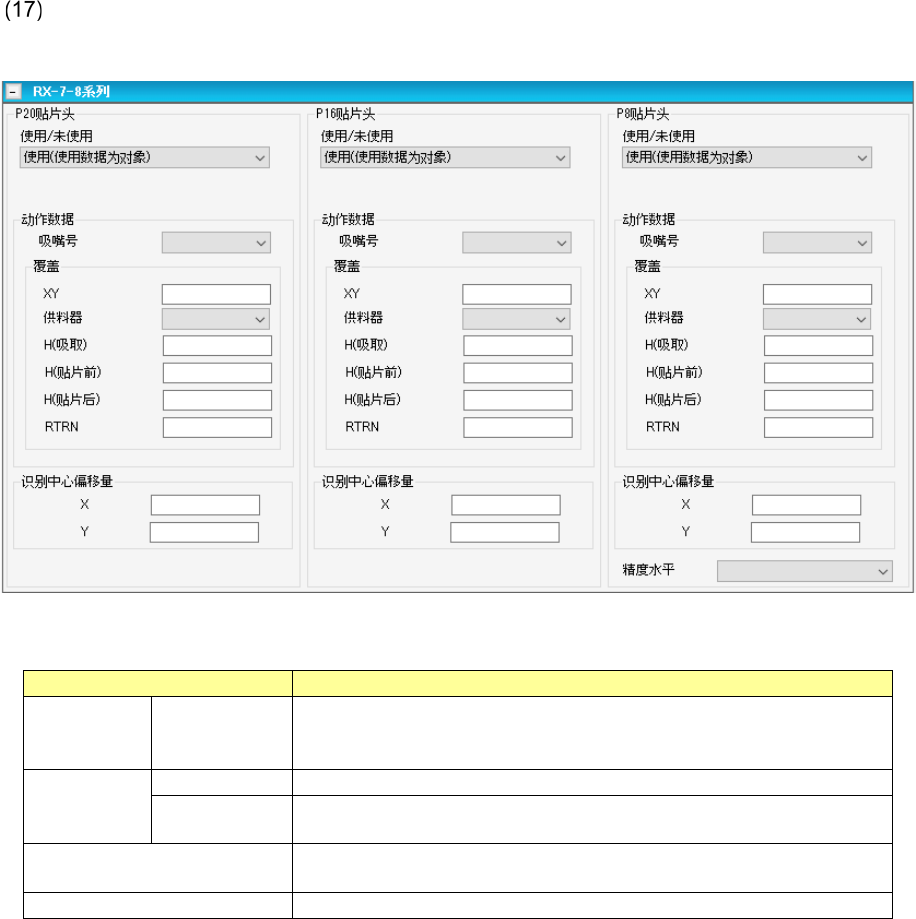

替换项目（图像定心）（RX-7-8 系列）
设置图像定心中要替换的 RX-7-8 系列固有数据。
分别设置 P20 贴片头、P16 贴片头、P8 贴片头。
项目
内容
使用
/
未使用
使用
/
未使用
通过组合框设置使用
/
未使用。
从「使用（使用数据为对象）」「使用（未使用数据为对象）」「使用（全部
对象）」「 未使用」中选择。
动作数据
吸嘴号
选择优先吸嘴。
覆盖
设定整体的覆盖率。
分别设定
XY
、供料器、
H(
吸取
)
、
H(
贴片前
)
、
H(
贴片后
)
、
RTRN
。
精度水平
对贴片时需采用高位置决定精度的元件选择级别。
可以选择「返回默认值」。
识别中心偏移量
设定图像识别时距离元件中心的偏移量。
