3- 50 对 P 20 贴片头、 P 16 贴片头、 P8 贴片头共同的项目进行设定。 项目 内容 自动示教 X,Y 使用组合框设置自动示教 X,Y 。 从「是」「否」中选择设置。 自动示教高度 使用组合框设置自动示教高度。 从「是」「否」中选择设置。 设置 P20 贴片头的项目。 项目 内容 找到元件开头 使用组合框设置吸取时是否执行元件找开头。 从「是」「否」中选择设置。 使用组件数据的阈值 使用组合框设置是否使用元件找开头时在组…
3-49

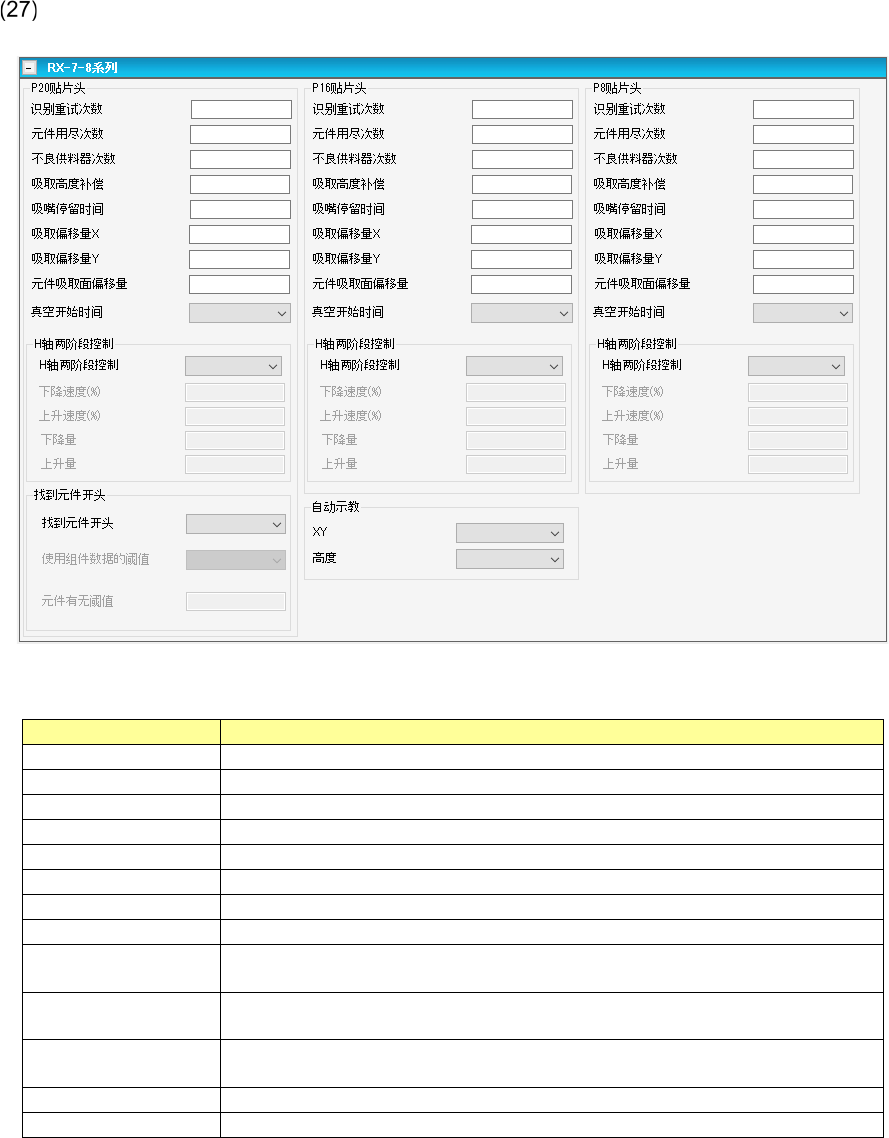

替换项目（吸取条件）（RX-7-8 系列）
设定吸取条件中要替换的 RX-7-8 系列固有数据。
分别设置 P20 贴片头、P16 贴片头、P8 贴片头。
项目
内容
识别重试次数
设定识别重试次数。
元件用尽次数
设定作为元件用尽的计数次数。
不良供料器次数
设定作为不良供料器的计数次数。
吸取高度补偿
设定供料器行走面高度的偏移量。
吸嘴停留时间
为了确保吸取动作，设定吸嘴在吸取位置（下降位置）的停止时间。
吸取偏移量
X,Y
部设定从元件中心移动到吸取位置的
XY
方向的偏移量。
元件吸取面偏移量
设定元件上面的高度到元件吸取面的高度。
真空开始时间
选择在吸嘴下降前开始真空，还是在下降后开始真空。默认值为下降前。
H 轴两阶段控制
指定吸取时吸嘴是否上升，下降速度是否为两阶段控制。
实施两阶段控制时，输入上升与下降两阶段控制的各段高度、速度。
下降速度(%)
输入下降时进行覆盖的速度。
请在图像定心（
RX-7-8
系列）的覆盖速度中输入比设定的
[H (
吸取
)]
值更慢的速
度。
上升速度(%)
输入上升时进行覆盖的速度。
请在图像定心（
RX-7-8
系列）的覆盖速度中输入比设定的
[H (
吸取
)]
值更慢的
速度。
下降量
输入下降时改变速度的高度。
上升量
输入上升时改变速度的高度。
3-50
对 P20 贴片头、P16 贴片头、P8 贴片头共同的项目进行设定。
项目
内容
自动示教
X,Y
使用组合框设置自动示教
X,Y
。
从「是」「否」中选择设置。
自动示教高度
使用组合框设置自动示教高度。
从「是」「否」中选择设置。
设置 P20 贴片头的项目。
项目
内容
找到元件开头
使用组合框设置吸取时是否执行元件找开头。
从「是」「否」中选择设置。
使用组件数据的阈值
使用组合框设置是否使用元件找开头时在组件数据中设置的阈值。
从「是」「否」中选择设置。
元件有无阈值
设置阈值。
3-51
替换项目（吸取条件）（JX-350 系列）
设定吸取条件中要替换的 JX-350 系列固有数据。
项目
内容
Z 轴 2 段控制
控制
通过组合框设定 Z 轴 2 段控制。
从「是」「否」中选择。
下降时转换高度
进行
Z
轴
2
段控制时，设定下降时转换高度。
上升时转换高度
进行
Z
轴
2
段控制时，设定上升时转换高度。
真空控制
调整
通过组合框设定真空控制调整。
从「是」「否」中选择。
真空开始时间
进行真空控制调整时，设定开始时间。
真空开始校正值
进行真空控制调整时，设定开始校正值。
真空稳定时间
进行真空控制调整时，设定稳定（等待）时间。
吸取高度补偿
吸取高度补偿
设定吸取高度补偿量。
替换项目（吸取条件）（RX-6 系列）
设置吸取条件中要替换的 RX-6 系列固有数据。
项目
内容
控制方式
(3
个吸嘴
/6
个吸嘴
)
控制方式
通过组合框设置
3
个吸嘴
/6
个吸嘴用的控制方式。
从「行程」「 负荷」中选择。
吸取高度补偿
(3
个吸嘴
/6
个吸嘴
)
吸取高度补偿
控制方式设置为「行程」或「负荷」时，设置
3
个吸嘴
/6
个吸
嘴用的吸取高度补偿量。
真空控制
调整
用组合框设置真空控制调整。
从「是」「否」中选择。
真空开始时间
进行真空控制调整时，设置开始时间。
真空开始校正值
进行真空控制调整时，设置开始校正值。
真空稳定时间
进行真空控制调整时，设置等待稳定的时间。
