4-1
打印

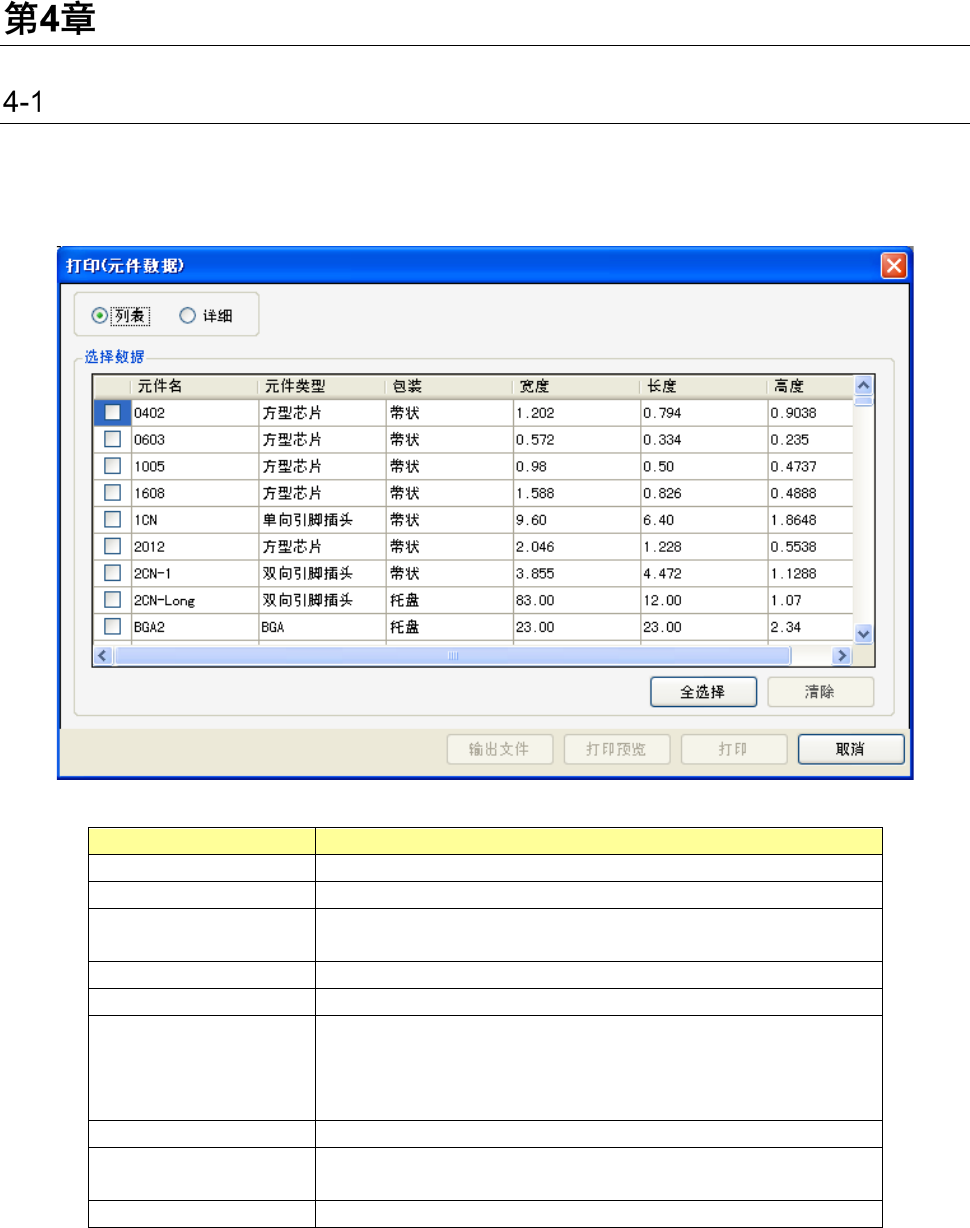

元件数据打印
选择菜单的「文件」－「打印&文件输出」，即显示元件数据打印画面。
可选择当前注册的元件数据，进行打印或文件输出。
并且，生成打印预览时显示对话框的语言与 OS 相关联，无法通过语言切换功能进行切换。
项目
内容
列表
用单选按钮选择是否进行元件数据列表打印。
详细
用单选按钮选择是否对元件数据进行详细打印。
选择数据
选择要打印的元件数据。
选择行，或单击复选框，选择对象数据。
全选择
将所有元件数据作为打印对象。
清除
将所有元件数据从打印对象删除。
输出文件
将当前选择的元件数据保存到文件里。
它的打印图像输出为 PDF 格式。
或者你也可以选择以 CSV 格式输出。
保存文件后，结束打印。
打印预览
可对当前选择的元件数据的打印图像进行确认。
打印
对当前选择的元件数据进行打印。
打印后，退出打印。
取消
退出打印。
4-2

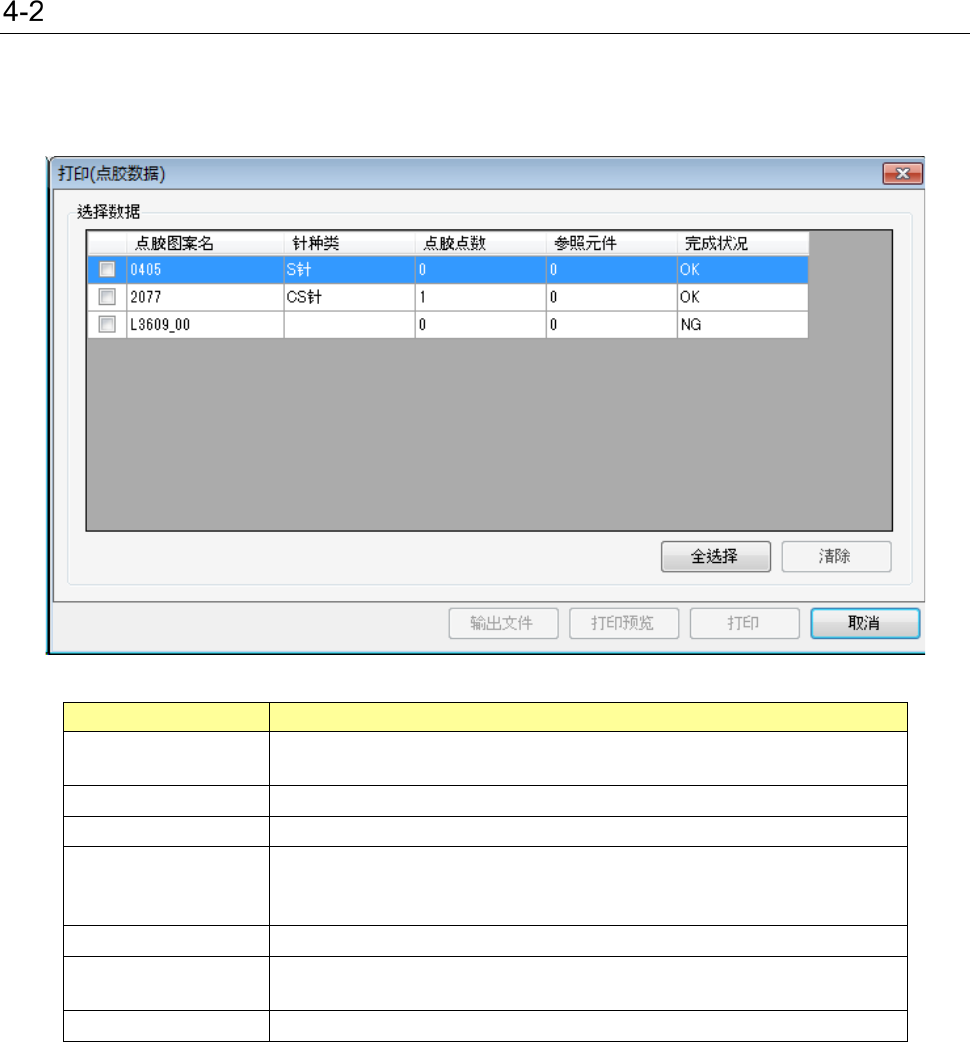

点胶数据打印
在显示点胶列表画面的状态，通过选择菜单的「文件」－「打印&文件输出」，显示出点胶数据打印画
面。
选择现在登录的点胶数据，执行打印或文件输出。
项目
内容
选择数据
选择要打印的点胶数据。
进行行选择或点击复选框，选择对象数据。
全选择
全部点胶数据为打印对象。
清除
将全部点胶数据从打印对象中除外。
文件输出
将现在选择的点胶数据保存在文件中。
可以选择将打印文件输出为 pdf，或者 csv 格式。
保存文件后，结束打印。
打印预览
可以确认现在选择的点胶数据的打印预览。
打印
打印现在选择的点胶数据。
打印后，结束打印。
取消
结束打印。
5-1

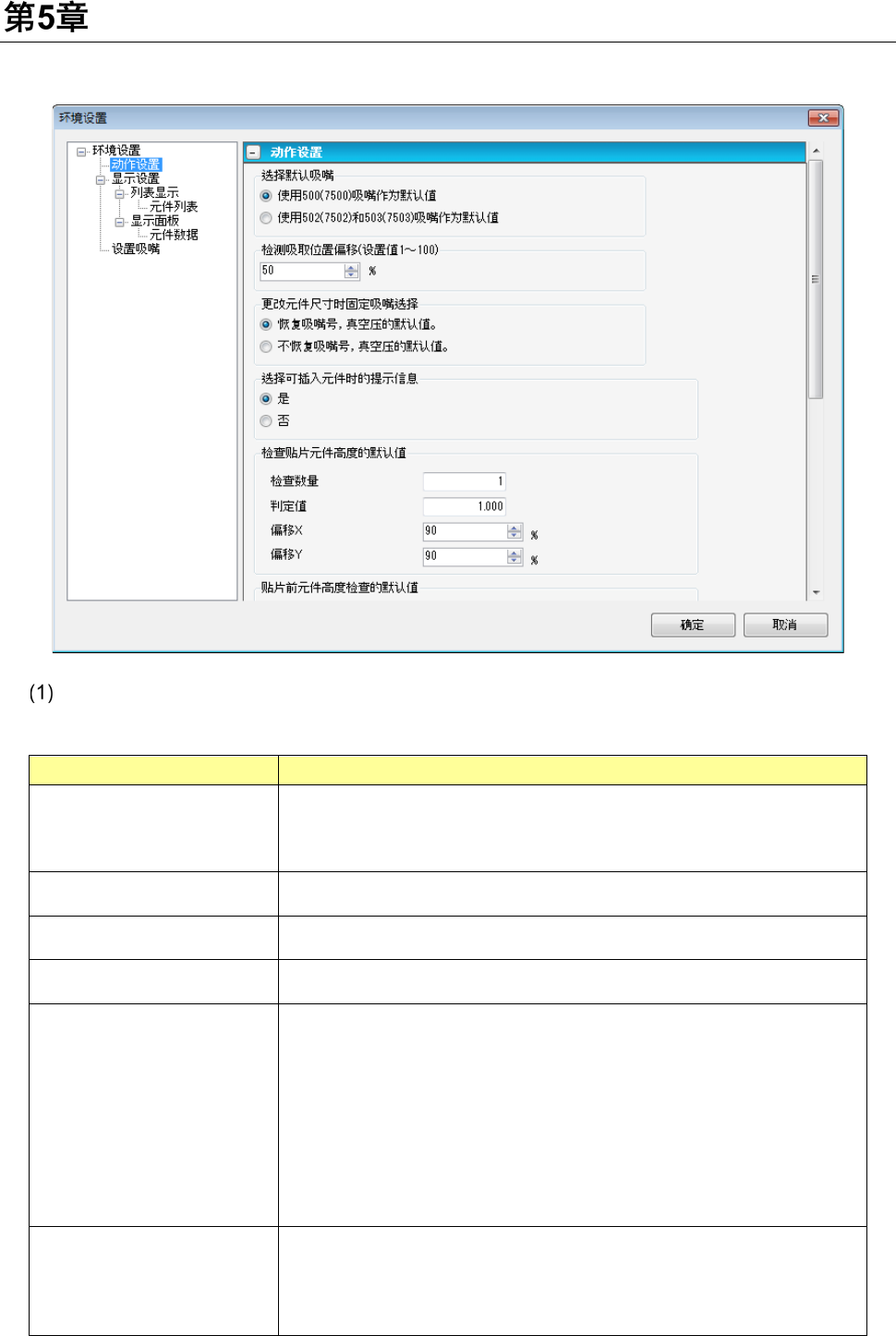

环境设置
选择菜单的[工具]-[环境设置]，即显示环境设置画面。
动作设置
对注册元件数据时的动作进行设置。
项目
内容
选择默认吸嘴
制作元件数据时设置吸嘴默认值，当元件数据的数据值为
500
号吸嘴时，
用单选按钮选择保持设置 500 号还是设置 502、503 号吸嘴。
默认为选择「使用 500 吸嘴作为默认值」。
RS-1
，默认值是
7500
或
7502
、
7503
。
检测吸取位置偏移
输入用于计算检测吸取位置偏移的判定值设置值。
输入范围为
1
～
100%
。默认值为
50%
。
更改元件尺寸时固定吸嘴选择
更改了元件尺寸时，选择是否将吸嘴号及真空压恢复为默认值。
默认选择为「恢复」。
选择可插入元件时的提示信息
选择可插入元件判定所必要的元件类型时，是否显示确认提示信息。
默认值为「是」。
检查贴片元件高度的默认值
可以设置两个默认值：SMT 和 MI。您可以指定默认值。
INS 的电解电容器总是设定 MI 的默认值。
SMT 的默认值 MI 的默认值
检查数量： 4 2
判定值： 0.500mm 1.000mm
偏移（补正）X： 40% 90%
偏移（补正）Y： 40% 90%
贴片前元件高度检查的默认值
设置贴片前检查元件高度时使用的默认值。默认值如下。
检查数量： 4
判定值： 1.000mm
偏移 X： 90%
偏移
Y
：
90%
