9|Pièces de rechange et d'usure
9.4.8 Système de positionnement pour pot de brasage double avec couvercles
excentriques, variable y
Aperçu

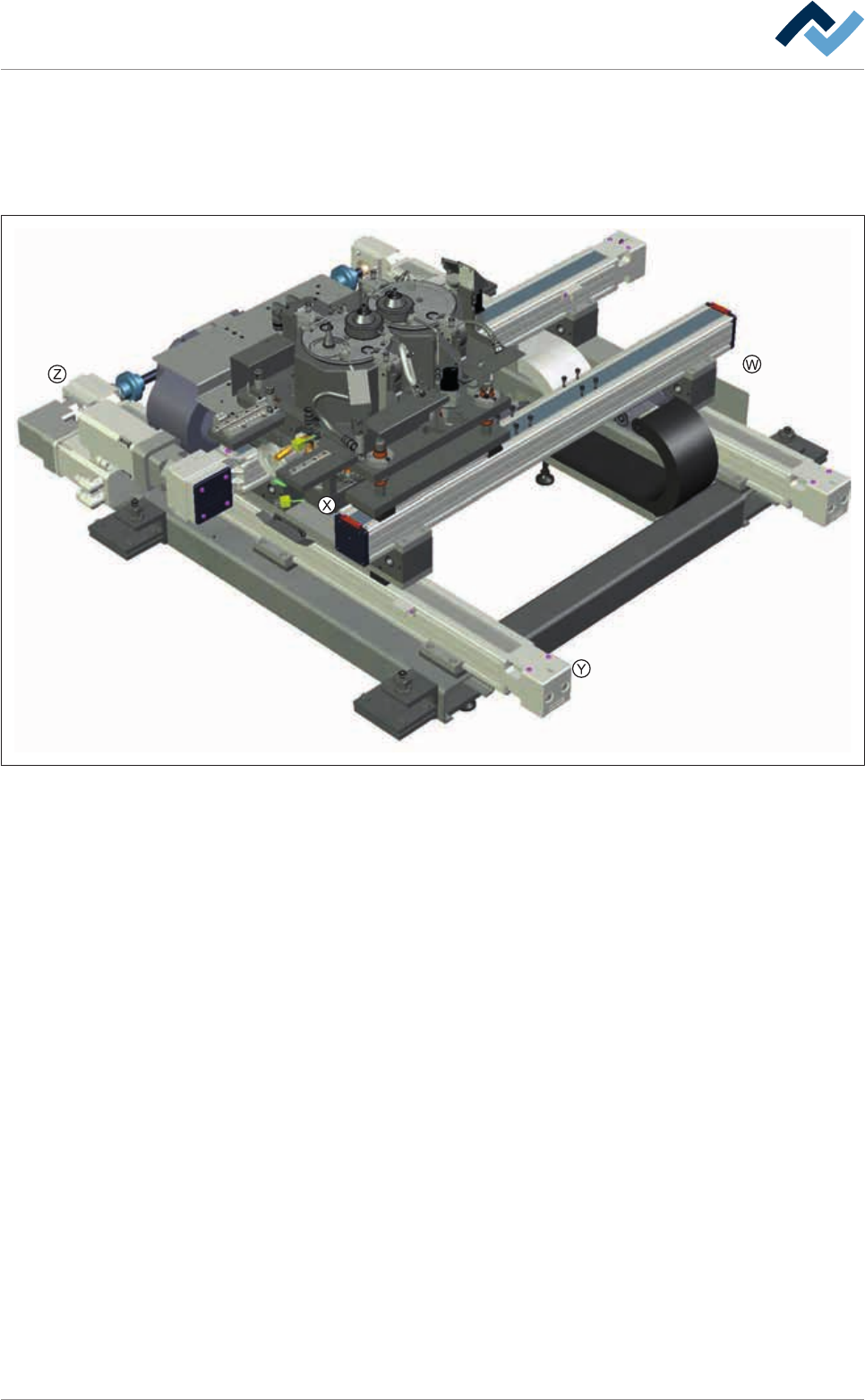

Fig.178: EM113-23-00
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 441/567
9|Pièces de rechange et d'usure
Système de positionnement Pot de brasage excentrique, variable y, vue
[Z]
1 4 53 2 67
3
4

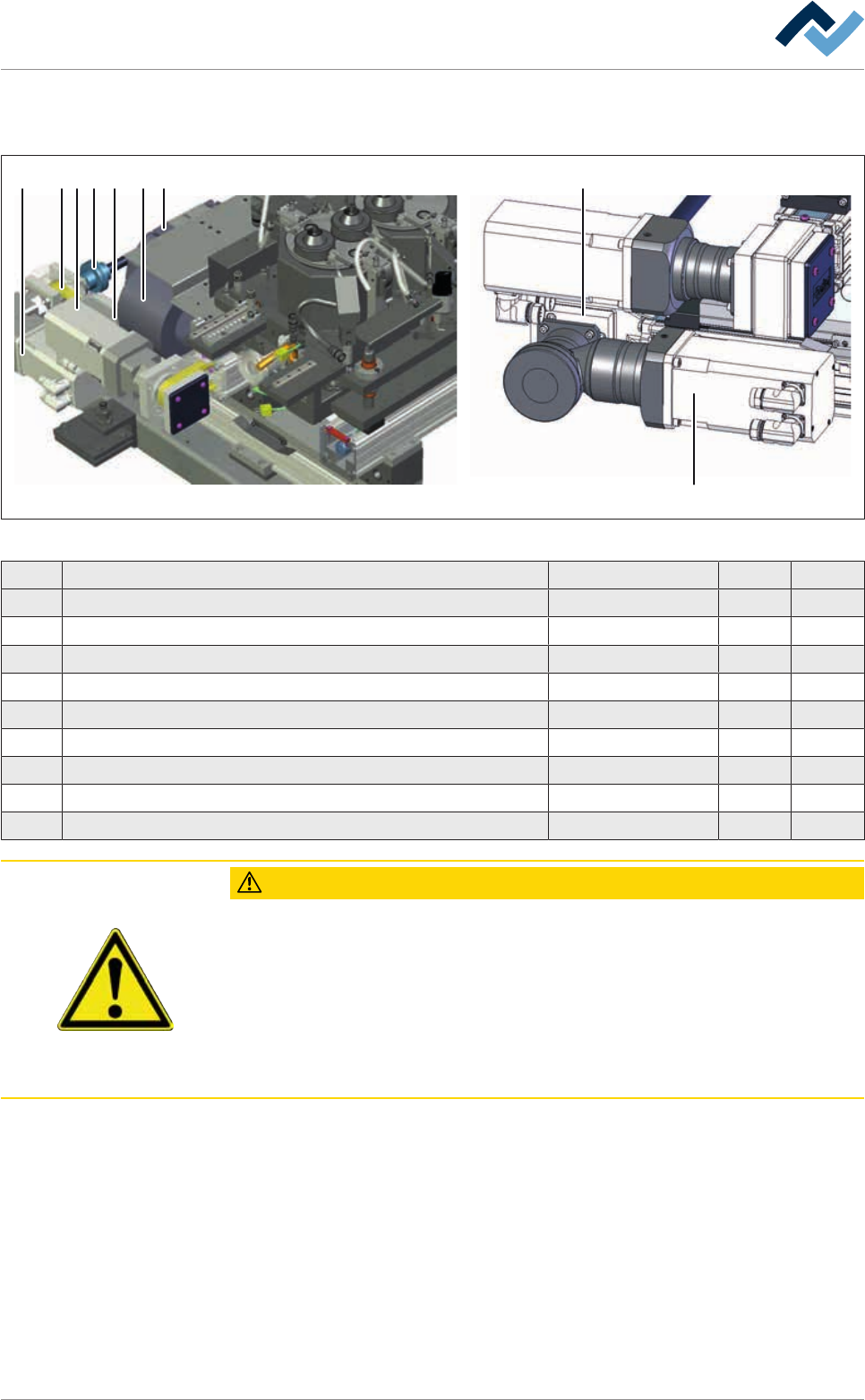

Fig.179: EM113-23-00a
Pos Appellation Numéro de référence A B
3 Motor/gear combination --> 2010 175816 X
3 Motor/gear combination 2010 --> 191607 X
4 Motor/gear combination --> 2010 175817 X
4 Motor/gear combination 2010 --> 191608 X
5 Coupling 175820 X
6 Energy chain 188761 X
7 Energy chain 188750 X
Energy chain 188754
8 Blanket for positioning system: EM113-23-00 (not shown) 253581 X
ATTENTION
Dysfonctionnement possible !
Si le motoréducteur 175816 est remplacé par 191607, vous devez charger les para-
mètres correspondants dans le régulateur d'entraînement. Lisez à cet égard le docu-
ment [100049_SSD_Drive_einrichten.pdf] dans le support [Product data Versaflow 3].
Vous pouvez trouver les paramètres du type WPLN dans le répertoire [Software\Ins-
tallationen\Parker\Maschinendaten\638_Versaflow3xx\Parameter]. Si le motoréduc-
teur 175817 est remplacé par 191608, aucun ajustement des paramètres n'est néces-
saire.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 442/567
9|Pièces de rechange et d'usure
Système de positionnement Pot de brasage excentrique, variable y, vue
[X], [Y]
1 567 72 3 4

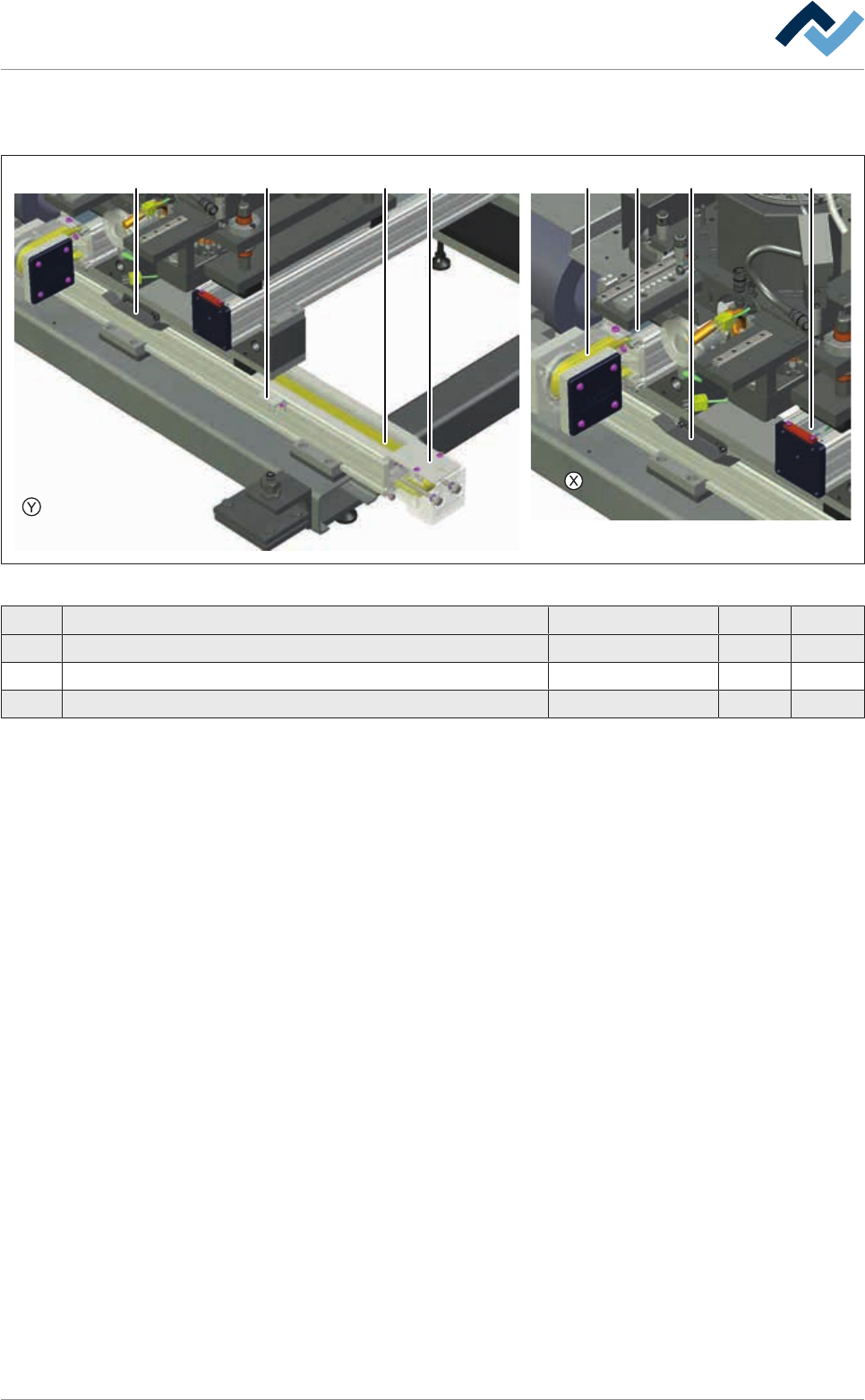

Fig.180: EM113-23-00b
Pos Appellation Numéro de référence A B
5 Wearing part package steel band deflection 175815 X
6 Assembly set limit switch 175818 X
7 Cam set 175819 X
