5.3.10.8 Contrôler la butée et la fixation du circuit
Nous vous expliquons ce processus en prenant exemple sur un module de brasage.
Vérifiez toutes les butées disponibles sur la machine de la même manière.
ü Tout d'abord, régler la largeur de convoyeur et déposer un circuit à l'entrée de
la machine.
a) Dans la fenêtre de base, dans le cadre [Brasage], cliquer sur la touche
. La fe-
nêtre de saisie [Module de brasage] apparaît :
Edition Module de brasage
Vitesse convoyeur
Convoyeur
Fonctions commutation
Pièces à braser dans le moduleCapteurs
Signal du capteur
Module pas vide
Signal capteur temporisé
Utilisateur:
sans
Mode maintenance

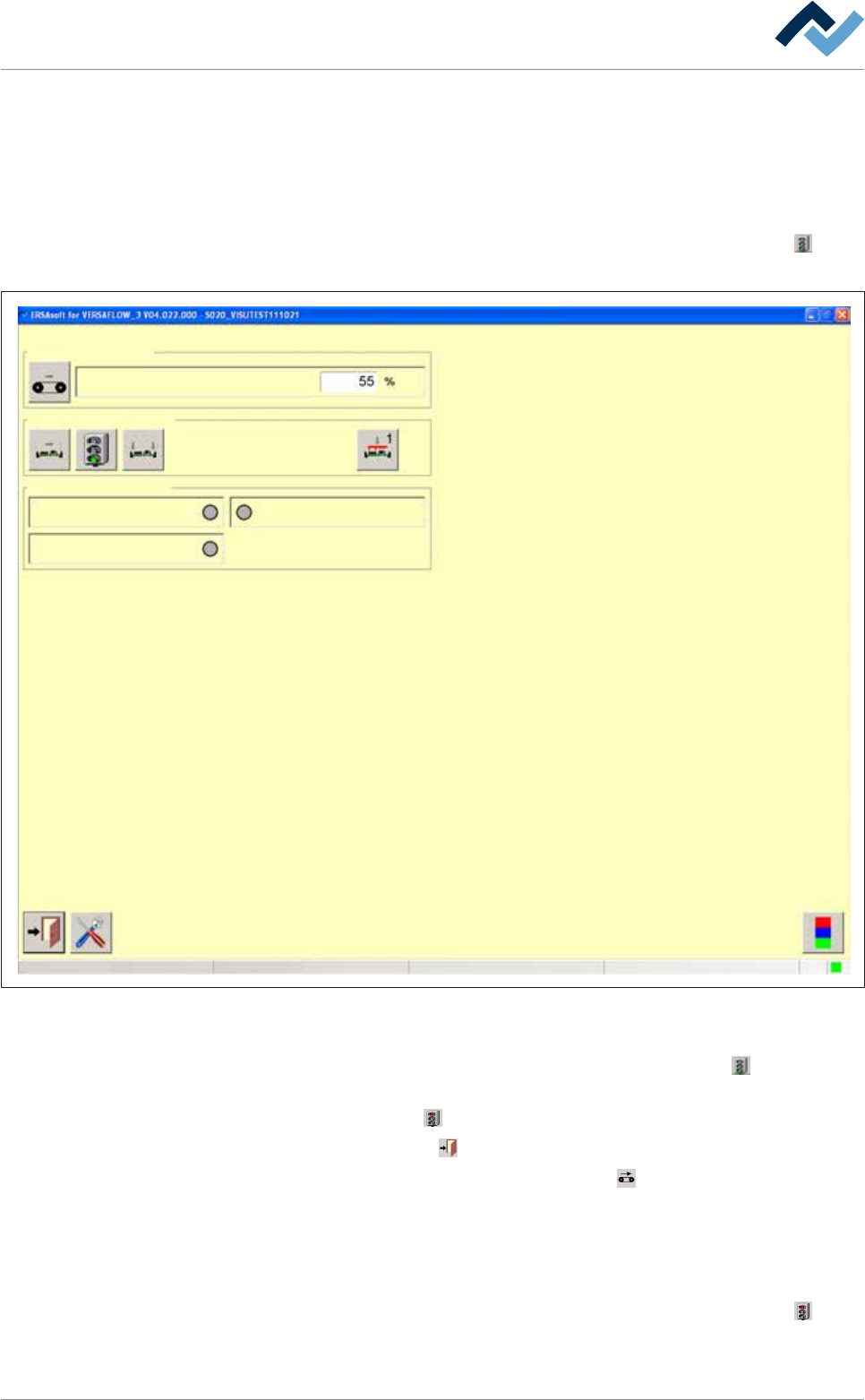

Fig.18: La fenêtre de saisie
ü Contrôler la butée et la fixation du circuit :
a) Dans le cadre [Fonctions commutation], cliquer sur la touche
.
ð Ainsi, la butée est fermée au niveau du module de brasage. La touche se
transforme en
.
b) Cliquer sur la touche
pour fermer la fenêtre.
c) Dans la fenêtre de base; cliquer sur la touche
dans la barre de symboles in-
férieure, pour ajuster tous les convoyeurs.
ð Le circuit est maintenant transporté jusqu'au module de brasage et y est
arrêté par la butée.
d) Arrêter le convoyeur.
e) Dans la fenêtre de base, dans le cadre [Brasage], cliquer sur la touche
. La fe-
nêtre de saisie [Module de brasage] apparaît.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 109/567
5|Mise en service
f) Dans le cadre [Fonctions commutation], cliquer sur la touche pour fixer le
circuit sur le côté. Ensuite, cliquer sur la touche
pour fixer le circuit en haut/
en bas.
ð Une fois le circuit fixé, les touches sont représentées en jaune.
g) Si toutes les fonctions sont assurées, vous pouvez désactiver la butée et les
fixations et faire ressortir le circuit de la machine.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 110/567
5|Mise en service
5.4 Préparer la machine pour l'utilisation
Une fois toutes les fonctions vérifiées, vous pouvez préparer la machine au fonc-
tionnement. Ouvrez pour cela la fenêtre de base :
Préchauffage Module de brasage SortieEntrée Module d´entrée
Pot de brasage
Utilisateur: sans
Module fluxeur
Mode maintenance
Fig.19: La fenêtre de base
Déterminer les heures de marche et de coupure
Programmateur horaire. Cliquez sur cette touche pour ouvrir la fenêtre [Program-
mateur horaire]. Dans cette fenêtre, vous pouvez déterminer l'heure actuelle ainsi
que les heures d'activation et de désactivation de la machine.
Rechercher ou éditer un programme de brasage
Editer prog de brasage. Cliquez sur cette touche pour ouvrir la fenêtre [Editer prog
de brasage]. Dans cette fenêtre, vous pouvez établir des programmes de brasage
ou bien traiter et modifier des programmes de brasage existants. Vous pouvez ras-
sembler plusieurs programmes de brasage dans une bibliothèque, pour en aug-
menter la visibilité.
Lisez à ce sujet le chapitre L'éditeur de programmes de brasage [
}171].
Modifier le mode de travail, démarrer un programme de brasage
En cliquant sur cette touche, vous pouvez modifier le mode de fonctionnement de
la machine ou sélectionner un programme de brasage.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 111/567
