6.4 La visualisation des processus de commande
La visualisation et l'utilisation des processus de commande se font via le logiciel de
commande. Elle permet l'utilisation et la surveillance confortables de tous les pro-
cessus de travail.
Le point de départ de l'interface utilisateur est toujours la fenêtre de base. Il s'agit
de la fenêtre de départ, à partir de laquelle il est possible d'accéder confortable-
ment aux autres fenêtres de dialogue. Dans cette fenêtre de base, la machine est
représentée schématiquement avec ses différents modules.
Préchauffage Module de brasage SortieEntrée Module d´entrée
Pot de brasage
Utilisateur: sans
Module fluxeur
Mode maintenance

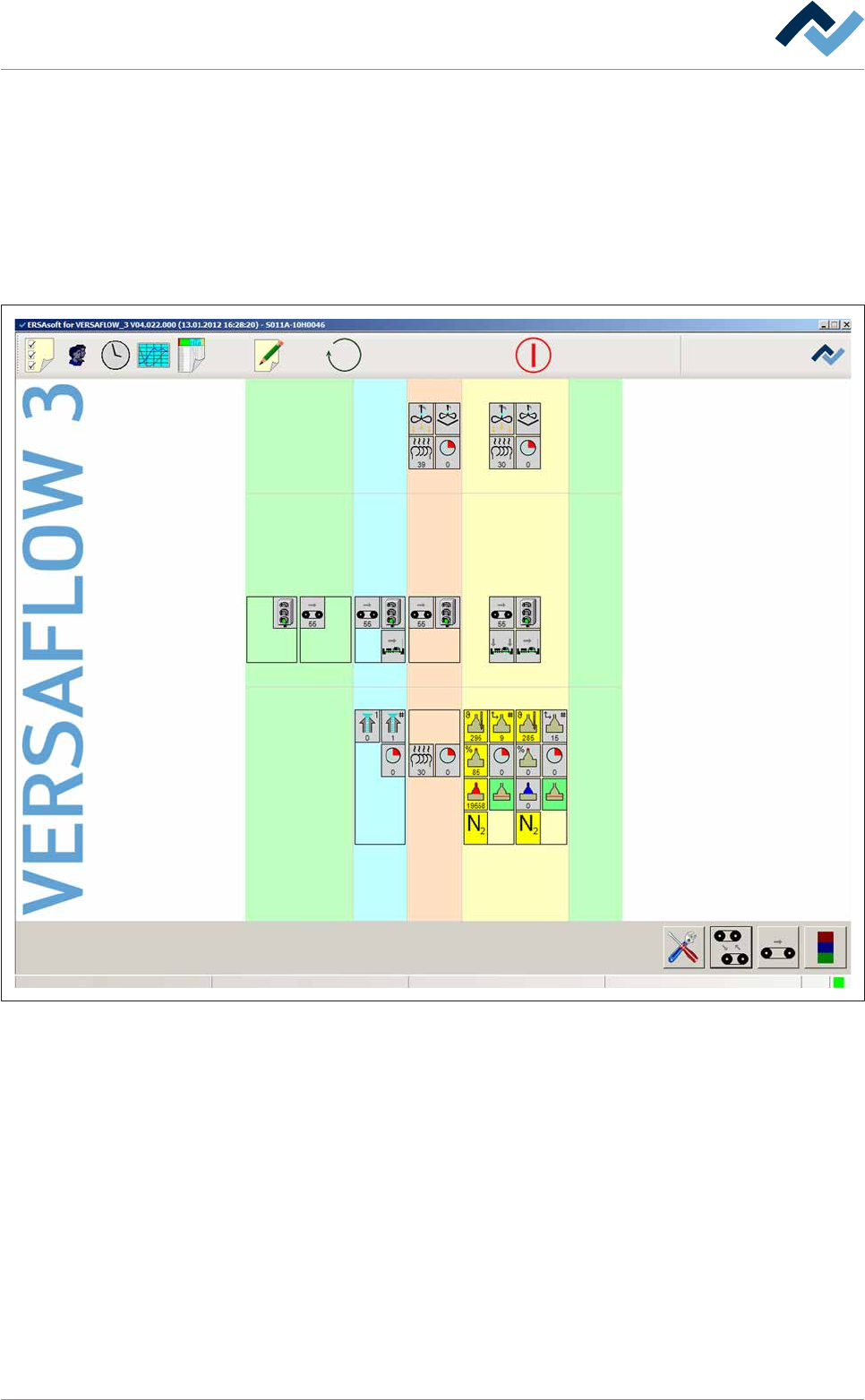

Fig.20: La fenêtre de base du logiciel de commande
Dans l'exemple ci-dessus, la machine est divisée en zones comme suit :
– Entrée
– Module d´entrée
– Module fluxeur
– Préchauffage
– Module de brasage
– Sortie
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 131/567
6|Description des fonctions
6.4.1 Barre d'outils supérieure
Cette barre d'outils se trouve sur la partie supérieure de la fenêtre de dialogue de
démarrage :
Préchauffage Module de brasage SortieEntrée Module d´entrée
Pot de brasage
Utilisateur: sans Mode maintenance
Module fluxeur
Fig.21: Barre d'outils supérieure
La barre d'outils supérieure dispose des boutons suivants :
Configuration. Cliquez sur cette touche pour ouvrir la fenêtre [Configuration]. La
configuration de la machine ne peut être effectuée que par le personnel formé de
la société ERSA GmbH.
Réglages généraux. Cliquez sur cette touche pour ouvrir la fenêtre [Réglages géné-
raux]. Dans cette fenêtre, vous pouvez saisir et gérer des utilisateurs, déterminer la
langue d'utilisation et les couleurs ainsi que les emplacements de sauvegarde pour
les données de processus et les programmes de brasage.
Consulter le chapitre Fenêtre de dialogue d'entrée [Configurations générales]
[}136].
Enregistreur de procédé. Cliquez sur cette touche pour ouvrir la fenêtre [Enregis-
treur de procédé]. L'enregistreur de processus sert à enregistrer les données de
mesure produites et à représenter les résultats de mesure enregistrés sous forme
de graphiques. Vous pouvez mettre en place des filtres sur certaines valeurs mesu-
rées et améliorer ainsi la clarté. Les valeurs mesurées sont enregistrées automati-
quement et peuvent être ensuite consultées et imprimées ultérieurement à des
fins de comparaison.
Consulter le chapitre L'enregistreur.
Programmateur horaire. Cliquez sur cette touche pour ouvrir la fenêtre [Program-
mateur horaire]. Dans cette fenêtre, vous pouvez déterminer l'heure actuelle ainsi
que les heures d'activation et de désactivation de la machine.
Consulter le chapitre La fenêtre de réglages [Programmateur hebdomadaire]
Editer prog de brasage. Cliquez sur cette touche pour ouvrir la fenêtre [Editer prog
de brasage]. Dans cette fenêtre, vous pouvez établir des programmes de brasage
ou bien traiter et modifier des programmes de brasage existants. Vous pouvez ras-
sembler plusieurs programmes de brasage dans une bibliothèque, pour en aug-
menter la visibilité.
Consulter le chapitre L'éditeur de programmes de brasage
Données procédé. Cliquez sur cette touche pour ouvrir la fenêtre [Données procé-
dé]. Cette fonction permet d'enregistrer et de mettre par écrit tout le processus de
brasage. Vous pouvez observer, exporter et imprimer les données d'un lot de pro-
duction. Vous pouvez établir automatiquement pour chaque pièce à braser d'une
série, un fichier de données de processus.
Consulter le chapitre .
Déclarer utilisateur. Cliquez sur cette touche pour ouvrir la fenêtre [Déclarer utilisa-
teur]. Cliquez sur cette touche pour déconnecter l'utilisateur actuel. La clé disparaît
et l'interface apparaît en gris.
Aucun utilisateur connecté. Si aucun utilisateur n'est connecté, le symbole de la clé
est masqué. L'interface est ensuite représentée en gris.
