6|Description des fonctions 6.9.8 Réglages Module de préchauffage Dans cet exemple, le module de préchauffage dispose d'un chauffage supérieur des composants pneumatiques et de tubes quartz dynamiques, qui préchau…
6|Description des fonctions
Position parking et position si encombrement
Avec les champs de saisie [Position parking], vous pouvez définir une position pour
une buse, qui est toujours suivie lorsque le traitement est achevé. Dans cette posi-
tion, le module attend le circuit suivant. Vous pouvez également atteindre cette
position manuellement.
Avec les champs de saisie [Posit. si encombrement], vous pouvez définir une posi-
tion pour une buse, qui est toujours suivie lorsqu'un circuit se retrouve encombré
quelque part dans la machine.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 183/567
6|Description des fonctions
6.9.8 Réglages Module de préchauffage
Dans cet exemple, le module de préchauffage dispose d'un chauffage supérieur des
composants pneumatiques et de tubes quartz dynamiques, qui préchauffent le cir-
cuit par en-dessous. La cassette du préchauffage inférieur est divisée en trois seg-
ments.
Activer le module
ü Activer le module :
a) Dans la fenêtre [Données générales programme] dans le niveau 1, activer la
case du module.
ð Le module est désormais activé et est utilisé dans le programme de brasage.
Régler la température et la durée de préchauffage
ü Régler la température et la durée de préchauffage par le haut :
a) Dans la fenêtre [Données générales programme], cliquer sur les champs de sai-
sie du niveau 2 et saisir la température de préchauffage en [°C], la durée de
préchauffage en [s].
ð Le circuit est désormais soumis pendant la durée de [Durée préchauffage] à la
température de préchauffage venant du haut.
Régler la vitesse convoyeur
ü Régler la vitesse convoyeur :
a) Dans la fenêtre [Données générales programme] dans le niveau 3, cliquer sur le
champ de saisie de la section de convoyeur.
b) Saisir la vitesse convoyeur en [%] de la valeur de vitesse maximale possible.
ð Le circuit est ensuite transporté dans le module suivant à cette vitesse.
Préchauffage segmenté : Activer les segments
ü Activer les segments du préchauffage venant du bas :
a) Dans la fenêtre [Données générales programme] dans le niveau 6, activer la
cases.
ð Si une case est activée, le segment du chauffage est utilisé dans le programme
de brasage.
Procéder aux réglages élargis dans la fenêtre [Données additionnelles
générales]
ü Procéder aux réglages élargis :
a) Ouvrir la fenêtre [Données générales programme].
b) Cliquer sur la touche
sous le niveau 6 dans le module correspondant.
Ouvrir la fenêtre de dialogue [Données additionnelles générales]. L'encadré jaune
fournit des informations sur la fréquence d'ouverture de la fenêtre de dialogue.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 184/567
6|Description des fonctions
Utilisateur:
ersa
Editeur de programmes de brasageDonnées additionnelles générales
Informations
Nom du programme
Version:
Dernière modification par:
Texte d'information
Convoyeur
Réglage largeur convoy.
Données graphiques
Durée process
Délai répétition préchauffage
Données additionnelles générales
Nombre répétition préchauffage
Table valeur puissance
Puissance tubes IR
Entrée MB1 si préchauff 2 vide
Chauffage
température veilleConsigne
Durée
60
30
0
30
30
60
0
80
Mode maintenance

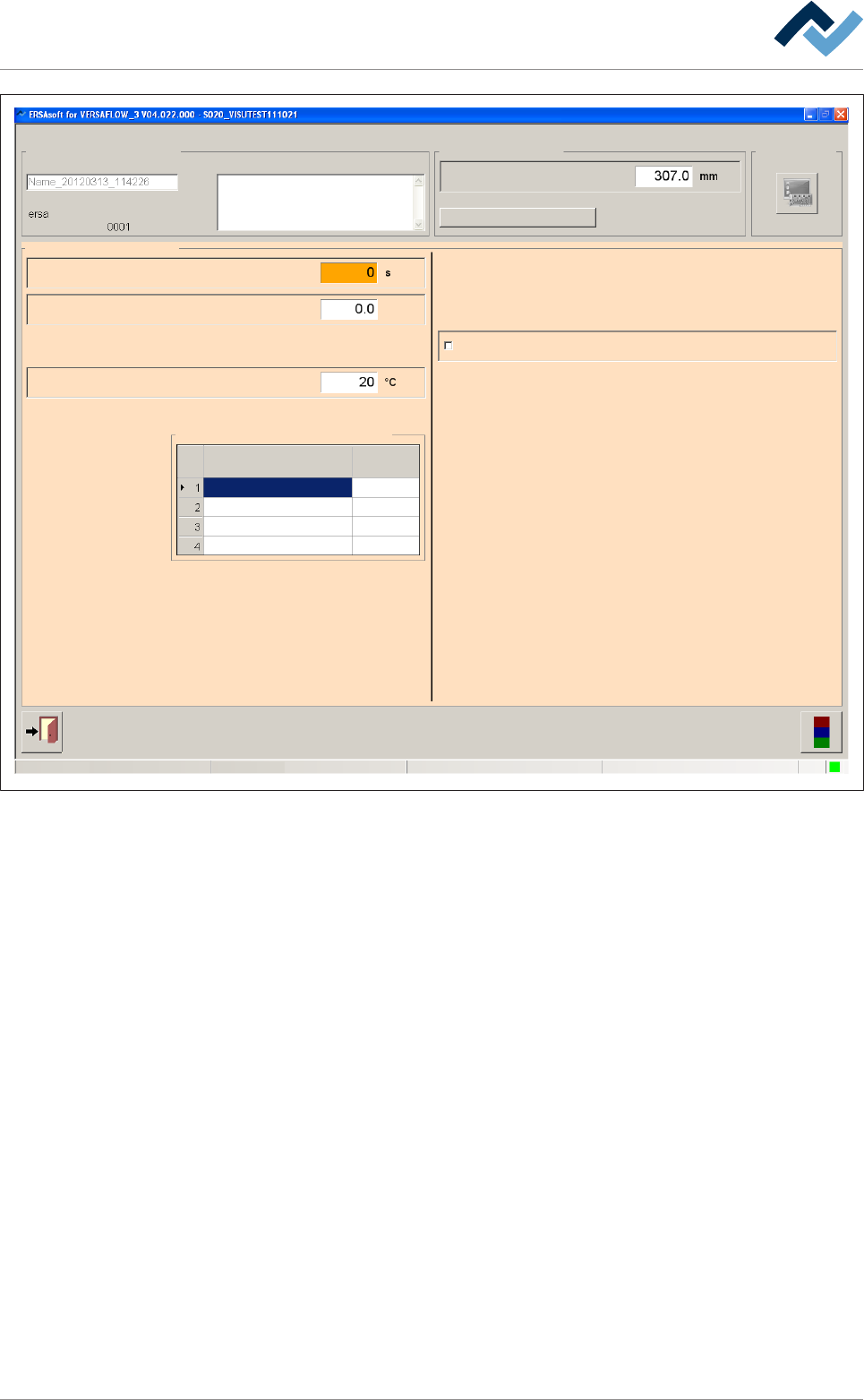

Fig.38: La fenêtre [Données additionnelles générales]
Saisir la durée d'attente entre deux cycles de chauffage
ü [Délai répétition préchauffage], si le module suivant n'est pas encore prêt :
a) Cliquer dans le champ de saisie [Délai répétition préchauffage] et saisir une du-
rée d'attente en [s].
ð Le circuit est pré-chauffé. Si le module suivant n'est pas encore prêt, la durée
d'attente s'écoule. Au bout de cette durée, le cycle de chauffage se répète si
vous avez entré une valeur supérieure à 0 dans le champ de saisie [Nombre ré-
pétition préchauffage].
Saisir les valeurs Nombre répétition préchauffage
ü [Nombre répétition préchauffage], si le module suivant n'est pas encore prêt :
a) Cliquer sur le champ de saisie [Nombre répétition préchauffage] et saisir le
nombre de répétitions de préchauffe.
ð Si le module suivant n'est pas encore prêt, le cycle de chauffage se répète
conformément à votre saisie. Si le module n'est toujours pas prêt ensuite, un
message s'affiche. Si vous avez saisi la valeur [0], le cycle de chauffage ne se ré-
pète pas.
Saisir les valeurs température veille
ü Saisir la valeur de [température veille] en [°C] :
