6.9.11.1 Données fluxage Module de fluxage
Il est possible de saisir les positions d'arrivée de la buse dans les registres sous
forme de coordonnées. Lorsque les coordonnées sont saisies, celles-ci sont tou-
jours traitées comme coordonnées d'arrivée, à partir de la barrière (= point zéro). À
l'aide du clavier, il est possible de saisir les coordonnées en [mm], avec une préci-
sion de 1/10 de mm. Observer le dessin suivant :
Sens du convoyage
Butèe (= origine)PCB
Convoyeur
+Y
+X
29,5
13,5
Buse

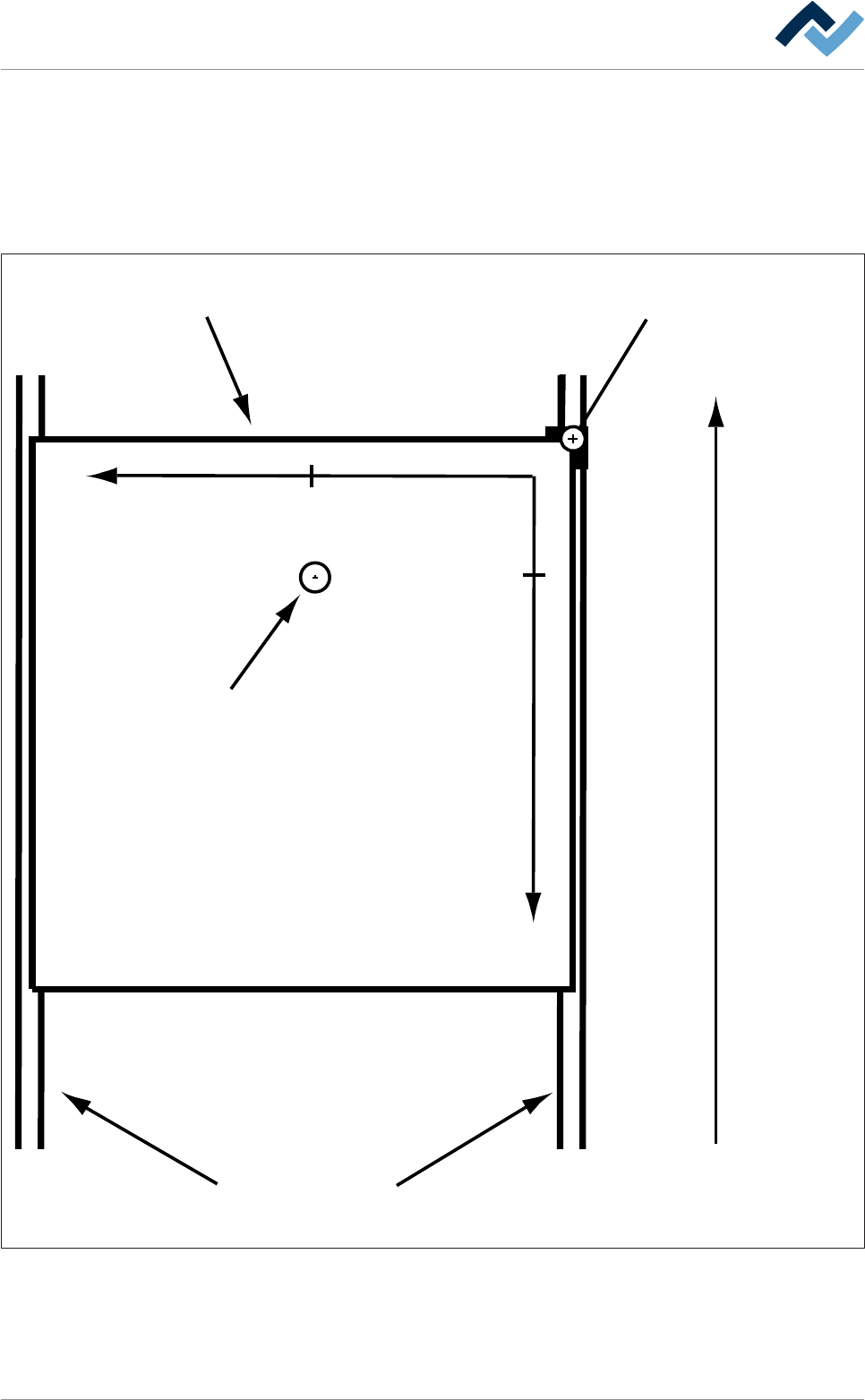

Fig.42: Saisie des coordonnées pour le fluxage : Dans l'exemple présenté, la buse se trouve en position finale [X = 13,5] / [Y = 29,5]
(vue d'en haut)
– Le registre [Position finale X] : Saisissez ici la position finale de la buse dans la
direction X en [mm].
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 195/567
6|Description des fonctions
– Le registre [Position finale Y] : Saisissez ici la position finale de la buse dans la
direction Y en [mm].
– Le registre [Vitesse X/Y [mm/s]] : Saisissez ici la vitesse de déplacement de la
buse en [mm/s]. La buse se déplace à cette vitesse jusqu'à la position finale X/
Y.
– Le registre [Mode] : Saisissez ici, quelles buses doivent procéder au brasage.
Pour cela, utilisez la table ci-dessous.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 196/567
6|Description des fonctions
Seule la buse 1 doit être utilisée
ü Lorsque seule la buse 1 doit être utilisée pour le fluxage :
a) Consultez la table. Si seule la buse 1 doit être utilisée, saisissez dans le registre
[Mode] le chiffre [1].
ð Un fois ce set de données exécuté, le fluxeur procède au brasage avec la buse
[1].
Seule la buse 2 doit être utilisée
ü Lorsque seule la buse 2 doit être utilisée pour le fluxage :
a) Consultez la table. Si seule la buse 2 doit être utilisée, saisissez dans le registre
[Mode] le chiffre [2].
ð Un fois ce set de données exécuté, le fluxeur procède au brasage avec la buse
[2].
Exemple d'application
Vous pouvez utiliser cette fonction, lorsque les deux buses doivent être raccordées
à différents réservoirs de flux : La buse 1 utilise le flux A, la buse 2 utilise le flux B.
ü Lorsque les buses 1, 3 et 4 doivent être utilisées pour le fluxage :
a) Consultez la table. Si les buses 1, 3 et 4 doivent être utilisées, saisissez dans le
registre [Mode] le chiffre [13].
ð Un fois ce set de données exécuté, le fluxeur procède au brasage avec les
buses 1, 3 et 4.
Mode Buse 1 Buse 2 Buse 3 Buse 4
1 X
2 X
3 X X
4 X
5 X X
6 X X
7 X X X
8 X
9 X X
10 X X
11 X X X
12 X X
13 X X X
14 X X X
15 X X X X
Les buses correspondantes doivent être disponibles et configurées ! Pour la réparti-
tion des buses, veuillez prendre en compte le schéma suivant :
